Ringfäste Vario TYP004 10 mm 45 röd

Ringfitting Vario TYP004 10 mm, 45° – beslag för stålflettad bromsledning

Denna ringfitting från JMP (MPN: 757.23.08, GTIN: 4043981246353) är ett formsprutad beslag avsett för stålflettade (stålflex) bromsledningar och Vario speed-bromsar. Den används som förbindelse- och monteringspunkt där en exakt vinkel och en liten dimension krävs, exempelvis i trånga motorcykelkonstruktioner eller vid finjustering av bromsledning.

• Funktion: Ringfittingen skapar en verktygsvänlig och mekaniskt stabil anslutningspunkt mellan stålflettad bromsledning och tillhörande komponenter. Den överför hydrauliskt tryck och säkerställer en fast mekanisk låsning vid monteringspunkten utan att skada slangen när korrekt moment används.

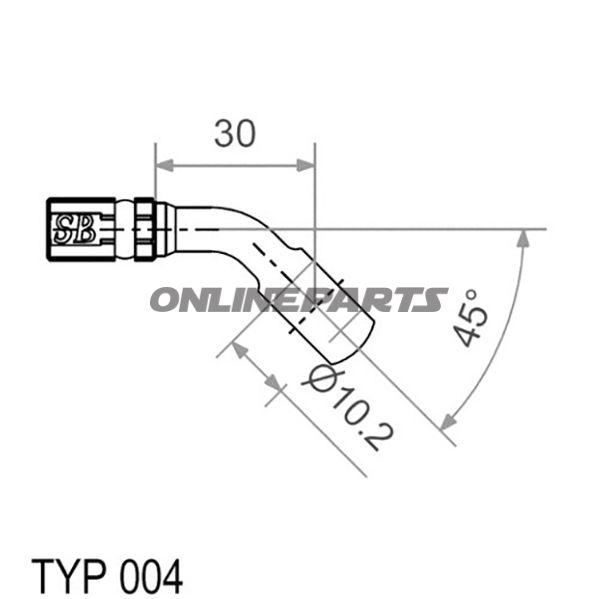

• Geometri: Kugelhuvudets diameter 18 mm, borrning cirka 10,2 mm och en lutning/vinkel på 45°, vilket gör den lämplig i situationer där ledningen ska ändra riktning i en skarp men kontrollerad vinkel.
• Dimensioner: Längd cirka 30 mm, anpassad till kompakta monteringsförhållanden.
• Färg och finish: Röd lack på utsidan, som kan hjälpa med visuell identifiering och korrosionsskydd under normal användning. Lackeringen är en ytbehandling, inte en bärande belastningskomponent.

Materialval och egenskaper

Produkten är tillverkad av material som passar för hydrauliska och mekaniska förbindningar på motorcyklar; JMP anger en robust konstruktion designad för att tåla vanliga driftsbelastningar. Ytbehandlingen (röd lack) skyddar mot lätt korrosion och gör fittingen lättare att identifiera vid service. Konstruktionen förutsätter korrekt åtdragning och användning tillsammans med kompatibla muttrar och ändstycken till stålflex.

Kompatibilitet och användning

• Designad för stålflettade bromsledningar och Vario speed-bromsar; kontrollera alltid dimensionen (10,2 mm borrning och kugelhuvud Ø 18 mm) mot den aktuella fittingen och slangändan.
• Vinkeln på 45° gör den lämplig för omläggning av rördragning i trångmonteringsområde, men kräv plats för korrekt montering och momentnyckel för att undvika deformering av slangändan.
• Använd tillsammans med korrekta kopplingar och brickor i rekommenderade material för att säkerställa läckagesfri anslutning.

Tekniska kommentarer till mekaniker

• Kontrollera passform och tätning före slutlig montering; en borrning på ca 10,2 mm ska matcha aktuellt slang- eller adapterdiameter.
• Använd korrekt åtdragningsmoment och säkerställ att kugelhuvud och kontaktytor är rena för att undvika punktbelastning eller läckage.
• Överväg slangdragning och frihet för rörelse vid hjulolyckans slag för att undvika oönskad spänning i bromsledningen.

Model- och leverantörsidentifikation: JMP 757.23.08 (GTIN 4043981246353). Dessa koder kan användas vid beställning eller vid sökning efter kompatibilitet i reservdelsdatabaser.
