Ringfäste Vario TYP003 10 mm 30 svart

Ringfitting Vario TYP003 10 mm, 30 mm längd — till broms- och styrkomponenter

Produktöversikt: Denna Ringfitting Vario TYP003 från JMP (MPN: 757.02.41, GTIN: 4043981236828) är en kompakt fittingsdel avsedd för monterings på flexibla broms- eller styrledningar, t.ex. stålflex (stahlflex) eller motsvarande hydrauliska rör. Den används typiskt där en ringförbindelse (banjo-style) eller exakt vinkelplacering är nödvändig framför fittings eller speed brake-mekanismer.

Funktion och användning

• Fittingsuppgiften är att säkerställa en mekanisk förbindelse mellan bromsrör/stålrör och komponenter med ringförbindelse, samtidigt som tätning och korrekt vinkelposition upprätthålls.
• Den korta längden (30 mm) gör den lämplig där utrymmet är begränsat, och där man önskar ett kontrollerat avstånd från monteringsplanet till slangen eller röret.
• Kulhuvudet (18 mm i diameter) och borrhålet (10,2 mm) anger dimensioner till bolten och genomförningen, vilket är avgörande vid val av rätt boltar och tätningar.
• Vinkeln/ställningen på 30° gör det möjligt att föra slangen i en definierad riktning utan att introducera skarpa böjningar.

Material och yta

Beskrivningen anger inte uttryckligen material, men produkter av denna typ från JMP tillverkas normalt i stål eller legerat stål för att uppnå nödvändig mekanisk styrka och korrosionsbeständighet under belastning. Ytan är svartlackerad/yta-behandlad, vilket minskar korrosion och ger ett neutralt visuellt intryck vid montering på synliga delar.

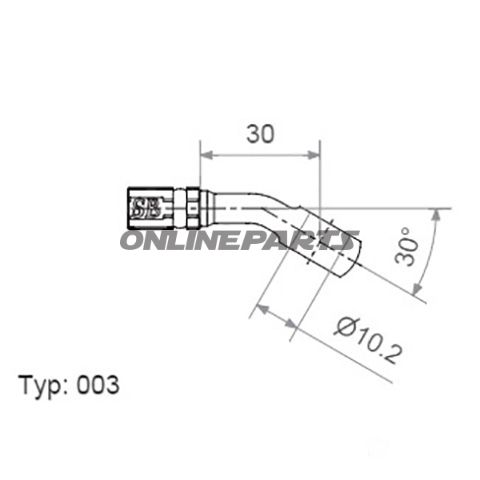

Tekniska detaljer

• Längd: 30 mm
• Kulhuvud: Ø 18 mm
• Borrar dimensions: 10,2 mm (genomföring)
• Vinkel / stigning: 30°
• Färg/yta: svart (lack/ytbehandling)
• Tillverkare: JMP — MPN 757.02.41 — GTIN 4043981236828

Kompatibilitet och monteringsanteckningar

• Kontrollera boltdiameter och tjocklek i förhållande till borrhålet 10,2 mm; lämplig bolt/tätning ska väljas för att säkerställa tätning och korrekt moment.
• Kulhuvudets 18 mm diameter ska vara kompatibel med den motsvarande komponenten eller fästet för att säkerställa korrekt montering utan spel.
• 30°-vinkeln underlättar routing av slang eller rör; vid begränsat utrymme bör monteringsvinkeln verifieras för att undvika skarpa böjningar i slangen.
• Använd korrosionsbeständiga skivor och momentangivelser enligt tillverkarens rekommendationer vid hydrauliska förbindelser.

Fördelar med att välja denna fittings

• Kort, exakt längd för utrymmesbegränsade miljöer.
• Tydligt definierade borr- och kulldimensioner gör val av boltar och tätningselement överskådligt.
• Svart ytbehandling minskar synligt slitage och rostbildning i vanliga användarmiljöer.

Observera: De angivna dimensionerna (kulhuvud Ø18 mm, borr 10,2 mm, vinkel 30° och längd 30 mm) bör bekräftas i förhållande till den konkreta komponentens specifikation och monteringsrum på fordonet. Produkten levereras som en enkel fitting (inte i bulkförpackningar) — kontakta återförsäljaren om förpackning eller antal vid köp är relevant för ditt ändamål.
