Ringfäste Vario TYP003 10 mm 30 silver

Ringfitting Vario TYP003 10 mm, längd 30 mm — fittings till broms- och hydraulikslangar

Produktöversikt: Denna ringfitting, märkt JMP (MPN: 757.02.36, GTIN: 4043981236781), är en Vario TYP003 10 mm fittings designad för användning på broms- och hydraulikslangar, till exempel stålfodrade (stålflex) ledningar till motorcykelbromsar och -kopplingar. Den levereras i blank silverfärg och har en total längd på 30 mm.

• Funktion: Ringfittingen skapar en mekanisk förbindelse mellan hydraulslangen och komponenten (t.ex. bromsok, huvudcylinder eller adapter). Den är utförd med kulanformad huvud för att säkerställa korrekt flataffinitet vid montering och för att kompensera för mindre vinkelavvikelser i installationen.
• Konstruktion och dimensioner:
  • Kulahuvudets diameter: 18 mm
  • Genomgångsboring: 10,2 mm (anges som borrspår/öppning till slang eller bult)
  • Vinkel/gängstigning: 30° (anger den koniska/anpassade vinkeln för tätning och monteringsvinkel)
  • Längd: 30 mm
  • Färg/ yta: silver (vanligt kromat eller polerat metalliskt ytskikt)
• Materialval och egenskaper: Produkten är tillverkad i rostbeständigt metall lämplig för hydrauliska tillämpningar. Materialvalet prioriterar dimensionell stabilitet under tryck och motstånd mot korrosion i väderförhållanden; ytskiktet (silver) minskar korrosion och ger bra slitstyrka i monteringsområden. Den kulformade änden minskar punktbelastning och förbättrar tätytan i samband med skruv- eller bultförskruvning.
• Användningsområden och kompatibilitet: Lämplig för användning med stålfodrade bromsvätskeliner och Vario-typer av fittings i motorcykelservice. Passar vanligtvis till system där en 10 mm borröppning och en kula diameter på cirka 18 mm är specificerad. Inte alla fabrikat och modeller använder samma geometri — kontrollera mått och vinkel mot befintliga komponenter före montering.
• Monteringsanvisningar: Använd korrekt moment vid åtdragning och följ tillverkarens instruktioner för hydrauliska kopplingar. Se till att rena ytor och korrekt tätning används vid återmontering. Undvik att skada kulytskiktet genom att använda för hårt verktyg, eftersom små repor kan påverka tätningen.
• Identifiering: Produkten levereras av JMP och kan identifieras med MPN 757.02.36 och GTIN 4043981236781 — dessa nummer kan användas för att kontrollera kompatibilitet med reservdelskataloger eller tekniska manualer.

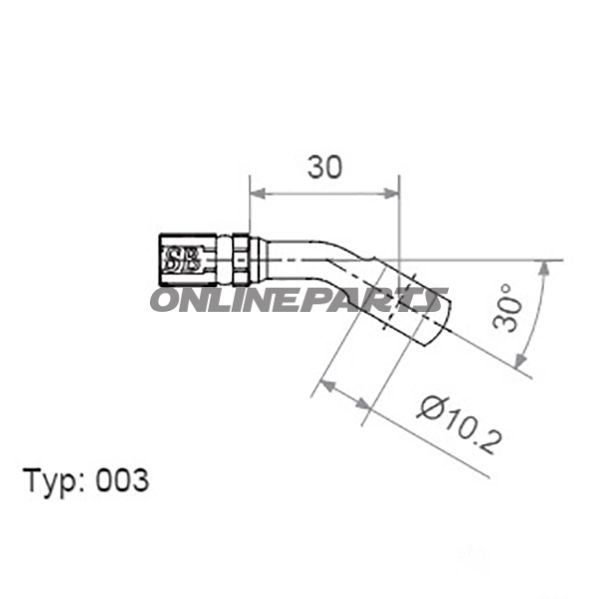

Kort teknisk sammanfattning: Ringfitting Vario TYP003 10 mm, kulahuvud Ø18 mm, borrning 10,2 mm, vinkel 30°, längd 30 mm, silver. Märke: JMP (MPN: 757.02.36, GTIN: 4043981236781).

Not: Denna beskrivning innehåller mått och funktionella egenskaper för fackmän; bekräfta alltid passform och mått fysiskt vid utbyte i befintliga hydrauliksystem.
