Ringfäste Vario kort TYP001 10 mm 0 krom

Ringfitting for Vario-styrning och Speed-bromsar — 10 mm, 20° vinkel, silver

Denna ringfitting från JMP (MPN: 757.18.39, GTIN: 4043981245844) är avsedd för anslutning av stålfleksförbromsvätskor och Vario-ledningar i motorcykelbroms- och styrsystem. Den kombinerar ett kulhuvud med en precisionsborra mått och en specificerad vinkel för att ge korrekt geometrisk anpassning i trånga monteringsförhållanden.

• Funktion: Fittingen fungerar som övergångs- och monteringspunkt för stålflex- eller Vario-ledningar till speed-bromsar. Kulhuvudet tillåter viss rörlighet/justering, medan borrning och vinkel säkerställer att slangen kan föras med rätt lutning utan oönskade belastningar.
• Konstruktion och material: Tillverkad i metall med silverfärgad yta. Materialvalet fokuserar på styrka och slitstyrka för användning i hydrauliska bromssystem; ytan skyddar mot korrosion i vanliga väg- och väderförhållanden. Beskrivning och angivelse av material (t.ex. rostfritt stål) framgår inte uttryckligen i leverantörstexten, men produktens utformning är vanligtvis utförd i metalllegeringar lämpliga för hydraulikkomponenter.

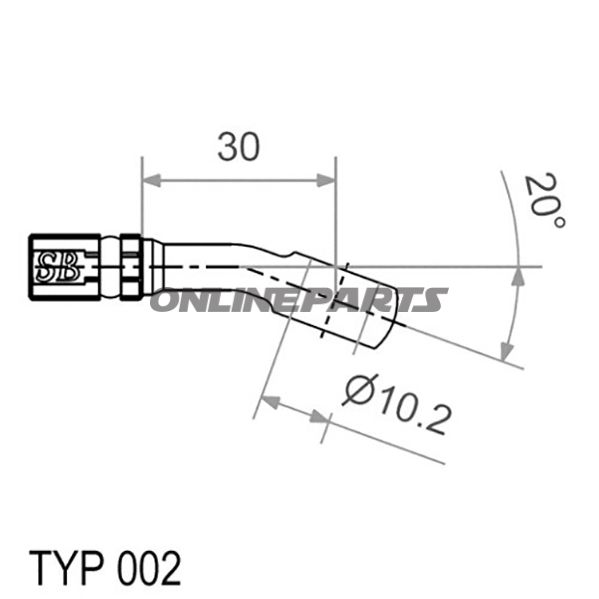

• Geometriska data: Kulhuvudets diameter: 18 mm. Borberedning: 10,2 mm (för 10 mm slang/ledning). Vinkel lutning: 20° — användbart där slangböjningen kräver vinkel. Längd: 30 mm. Färg: silver.
• Kompatibilitet: Utvecklad för bruk med Speed-brake / Vario stålfleksbromsledningar och liknande fittingsystem. Kontrollera alltid mått (10,2 mm borrning och 18 mm kulhuvud) mot existerande slang och monteringsfläns för att säkerställa korrekt passform.
• Tekniska fördelar i praktiken: Den 20° lutningen minimerar vrid- och klämning på slangen i trängre monteringspunkter. Kulhuvudet ger möjlighet till mindre justeringsrörelser vid montering, vilket hjälper till att minska punktbelastningar på kopplingen. Den 10,2 mm borrningen är anpassad till standard 10 mm ledningsdimensioner, så övergång mellan komponenter förblir tät och mekaniskt stabil.

Monterings- och användningsanteckningar: Se till att kontrollera att borr- och kuldimensionerna matchar befintliga fittings och slangar. Åtdragning och moment ska göras i enlighet med tillverkarens specifikationer för det kompletta bromssystemet — överdriven åtdragning kan deformera tätningsytor, underdragning kan ge läckage. Använd lämpliga tätmedel och följ gällande säkerhetsföreskrifter vid arbete med hydrauliska system.

Produktionen märks JMP och identifieras med MPN 757.18.39 och GTIN 4043981245844, vilket kan användas för verifiering av passform och reservdelar vid efterföljande inköp eller lagerhållning.

Observera: Leverantörens beskrivning anger dimensioner och ytbehandling. Om du behöver exakt materialspecifikation (t.ex. exakt legering eller yttre yta), rekommenderas det att kontakta JMP eller din reservdelstillverkare för teknisk dokumentation före slutlig installation.
