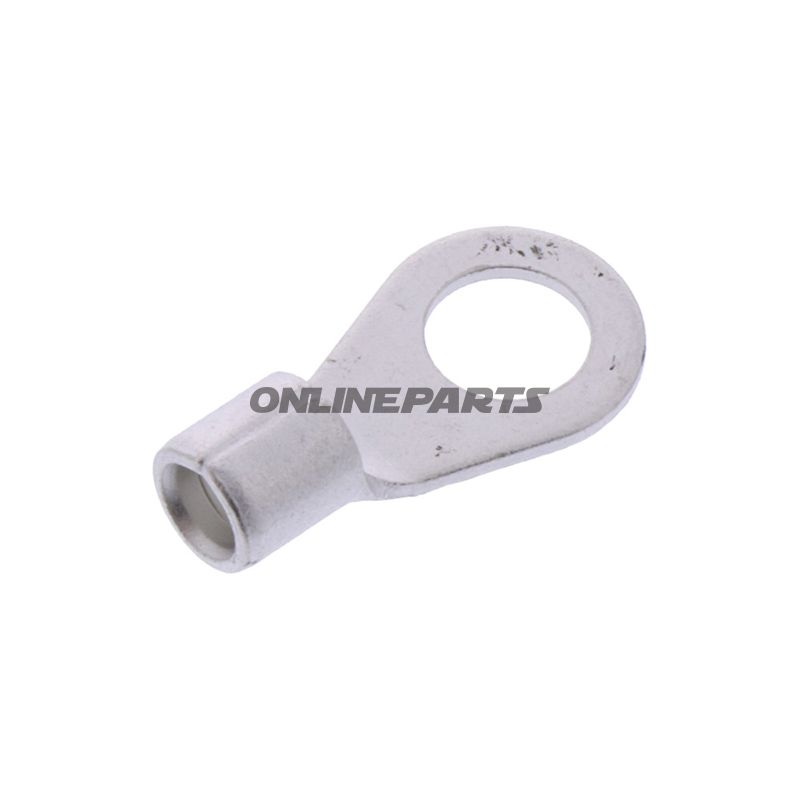

Ring Connector 4.0-6.0 M6 Jmp Pck 25 Pcs Altn 1580611

Oisolerad ringkabelsko till M6 – för kabeltvärsnitt 4,0–6,0 mm²

Produkt: oisolerad ringkabelsko från JMP (MPN: 158.08.61, GTIN: 4043981350050). Denna ringkabelsko är konstruerad för mekaniska och elektriska anslutningar där en säker bultförbindelse till skruv eller styre med M6-genomföring är nödvändig.

Funktion

• Överför elektrisk ström från kabel till punktenhet med hjälp av en ringformad terminal, som monteras direkt över en skruv- eller bulthuvud.
• Designad för installations- och underhållsarbete på motorcyklar, fordon och elektriska system där utrymme och mekanisk fästdning är kritisk.
• Denoisolerade utförandet möjliggör optimal kontaktyta och låg övergångsresistans när korrekt förberedda kablar och korrekt crimpverktyg används.

Material och egenskaper

• Oisolerad metallring utan värmeskydd eller krympkappa — lämplig på platser där isolering antingen är oönskad eller hanteras separat.
• Dimensioner: avsedd för ledare med tvärsnitt från 4,0 mm² till 6,0 mm² och med borrhål Ø 6,5 mm, vilket passar till standard M6-fäste.
• Uppfyller DIN 46234 (standard för oisolerade ringkabelskor), vilket anger dimensionella och materialrelaterade specifikationer för tillförlitlig elektrisk kontakt.
• Ej lödde – förbindelsen uppnås genom avisolering, insättning av ledare och korrekt mekanisk crimpverktyg. Produkten är inte isolerad och levereras utan krympkabel eller liknande.

Tekniska detaljer

Användningstips

• Använd rätt dimensionerad crimptång för oisolerade ringkabelskor för att säkerställa pålitlig mekanisk och elektrisk förbindelse. En dålig crimpförbindelse ökar övergångsresistans och värmeutveckling.
• Vid installation i miljöer med vibration och korrosion rekommenderas kompletterande korrosionsskydd och korrekt moment vid bults spänning.
• Om isolering krävs, använd separat krympkabel eller isolerande omslag efter crimpningen.

Kompatibilitet och användningsområden

• Lämplig för motorcykelinstallationer, batterikopplingar, jord- och konsumentkretsar i fordon samt andra elektriska system med krav på M6-fäste.
• Lämplig för kopparledare inom angivet tvärsnitt. Vid osäkerhet om ledar-/materialtyp eller temperaturförhållanden, kontrollera materialkompatibilitet och belastningsgränser.

Varumärke och identifikation

Produktet är från JMP och märks med tillverkningsnumret MPN 158.08.61. GTIN 4043981350050 kan användas vid orderidentifiering och lagerstyrning.
