Ring Connector 4.0-6.0 M6 Jmp Pck 25 Pcs Altn 1580550

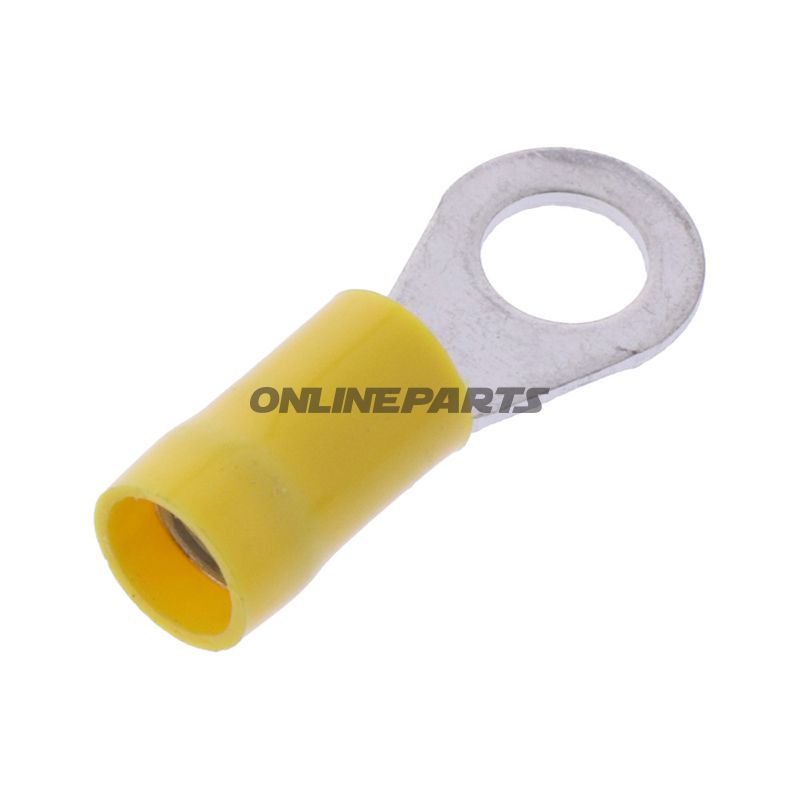

Isolerad ringkabelsko JMP M6 för ledningsareal 4,0–6,0 mm²

Produktöversikt: Detta är en isolerad ringkabelsko från JMP (MPN: 158.08.60, GTIN: 4043981350043) avsedd för fastsättning på M6-fäste. Ringkabeldon används för elektriska anslutningar där en pålitlig mekanisk förbindelse runt en skruv eller bult är nödvändig, till exempel jordförbindelser och strömanslutningar på motorcyklar, mopeder och andra fordonsinstallationer.

Funktion och användning:

• Ringkabelkonceptet säkerställer en mekanisk och elektrisk kontakt genom att ledaren kläms in i kabelskoens bult, varpå ringens hål placeras över en M6-skruv eller -bult och åtdrages.
• Isoleringen täcker anslutningen och minskar risken för kortslutning mot omgivande metallytor samt skyddar mot oavsiktlig beröring vid servicearbete.
• Lämplig för enkelpoliga anslutningar, vanligtvis vid jord- eller förbundna strömkablar i fordons- och maskinapplikationer.

Material och egenskaper:

• Kärna: Metallisk ledarkontakt som säkerställer låg kontaktmotstånd (inte lodade förbindelser).
• Isolering: Gul färgad krympfri isoleringsmaterial som ger elektrisk isolation och visuell identifiering av kabelarea.
• Temperaturbeständighet: Anges till cirka -75 °C (uppgifterna anger motståndskraft vid låga temperaturer; vid höga temperaturer bör applikationens gränser bedömas särskilt).

Tekniska data (kort):

• Typ: Ringkabelsko
• Lämplig för skruv/bussning: M6
• Kabelarea: 4,0–6,0 mm²
• Håldiameter i ringen: Ø 6,4 mm
• Poler: 1
• Isolerad: Ja
• Svetsade/lodade förbindelser: Nej

Kompatibilitet och monteringsnoter:

• Dimensioneringen (4,0–6,0 mm²) ska matcha ledarens tvärsnitt för korrekt mekanisk fasthållning och elektrisk kontinuitet. Använd lämplig krympverktyg som är avsedd för isolerade kabelkopplingar för att uppnå korrekta klämkrafter.
• Hålet (Ø 6,4 mm) passar standard M6-fäste, men se till att skruv och underlag ger god tryckfördelning, eventuellt med skiva om monteringsmaterialet är mjukare.
• Eftersom det inte finns värmeflex eller krympeflex bör anslutningen skyddas mot fukt och korrosion vid behov (t.ex. genom korrekt korrosionsskydd eller tätmetoder i exponerade miljöer).

Praktiska överväganden för mekaniker:

• Kontrollera att ledarens material och beläggning (t.ex. koppar, tinbelagt) uppfyller krav på ström och korrosionsmotstånd i installationen.
• Kontrollmått efter krympning: mekanisk dragprov och visuell inspektion för att säkerställa att isoleringen inte är skadad och att metallkärnan är korrekt deformerad runt ledaren.
• Vid återkommande avmontering bör man bedöma om kabelsko fortfarande ger tillräcklig kontaktmotstånd eller om den bör bytas.

Identifiering: Produkten kommer från JMP och är registrerad under producentnummer (MPN) 158.08.60. GTIN 4043981350043 kan användas vid inköp eller sökning i leverantörskataloger för att säkerställa korrekt variant (isolerad ringkabelsko för 4,0–6,0 mm² med hål Ø 6,4 mm).
