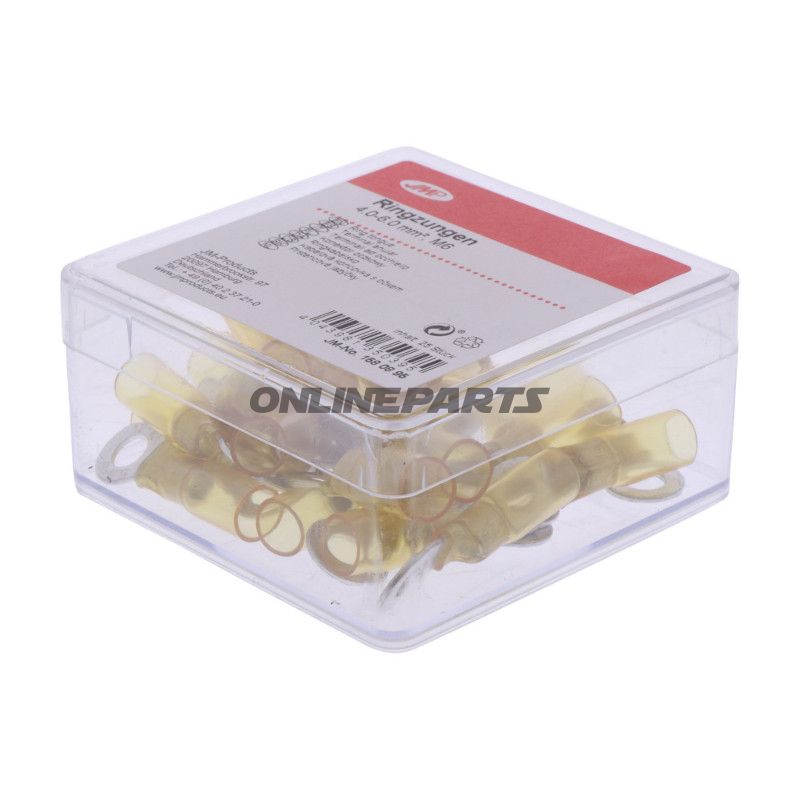

Ring Connector 4.0-6.0 M6 Jmp Pck 25 Pcs Altn 1580538

Ringkabelsko (värmekrympebar) M6 till ledare 4,0–6,0 mm² — JMP

Produktöversikt
Denna ringkabelsko från JMP (MPN: 158.08.95, GTIN: 4043981350395) är en värmekrympebar, isolerad ringkabelsko avsedd för enkelpoliga anslutningar med M6-fäste. Den är utformad för ledare i området 4,0–6,0 mm² och levererar en kompakt, mekanisk och elektrisk koppling med integrerat värmekrympsmantel för förbättrat miljöskydd.

Funktion
Ringkabelskoens primära funktion är att skapa en pålitlig elektrisk anslutning mellan kabel och skruv-/boltanslutning. Den ringformade terminalen säkerställer god kontaktyta vid en M6-anslutning (borrningsdiameter ca. 6,5 mm). Den inbyggda värmekrympsmanteln dras samman vid uppvärmning, så isoleringen förseglar kabelns avmantlade ände och ger mekanisk fasthållning samt ökat motstånd mot fukt och invändig smuts.

Material och egenskaper

• Ledande del: Standardpressat metall ( blyfritt ), utformat för god elektrisk ledningsförmåga och mekanisk korrigering vid pressning.
• Isolering/värmekrympsmantel: Termoplastiskt eller polyolefinbaserat krympfolie med klibalinlägg (heat-shrink med lim), som vid krympning bildar en tät tätning mot fukt.
• Temperaturbeständighet: Uppförd med temperaturmotstånd runt -125 °C (angivet som låg temperaturgräns), vilket indikerar god köldbeständighet; driftstemperatur vid högre grader beror på det specifika isolationsmaterialet.
• Ytbehandling: Vanligt tennpläterad för att förbättra korrosionsbeständighet och lödbarhet, men denna variant är märkt som icke-svets-/lödförbundet (pressad anslutning).
• Färg: Gul — används ofta för färgkodning efter ledarens tvärsnittsarea.

Tekniska detaljer

• Passande ledarområde: 4,0–6,0 mm²
• Montering: M6 (borrhål ca. 6,5 mm)
• Poler: 1
• Isolerad: Ja
• Värmekrymning: Ja (med inre klämlager)
• Svetslödda anslutningar: Nej — avsedd för pressade/klämda anslutningar

Användning och kompatibilitet
Produkten är lämplig för elektriska anslutningar på motorcyklar, små fordon och elektriska installationer där platsen är begränsad och där en M6-fäste används. Den värmekrympexförseglingen gör den särskilt lämplig för användning där vibrationer, fukt och smuts kan förekomma. Passar kablar inom angivet tvärsnittsområde — använd korrekt klämverktyg för att uppnå optimal mekanisk och elektrisk anslutning.

Montering och hantering

• Avisolera kabeln till lämplig längd och sätt in i kabelskoens rör.
• Genomför en korrekt krympning eller pressning med lämpligt verktyg för isolerade ringkabelkoppar.
• Värm värmekrympsmanteln jämnt till krympning och aktivering av den inre klibbelagret för att uppnå tät tätning.
• Kontrollera mekanisk fästning vid M6-bulten och elektrisk kontinuitet efter montering.

Identifikation
Detta produkt marknadsförs under varumärket JMP (MPN 158.08.95) och kan även hittas i alternativa katalogbeteckningar med referens till värmekrymppbar ringkabelsko. GTIN 4043981350395 kan användas för entydig identifiering i lager- och inköpssystem.

Anmärkningar
Angivna parametrar relaterar sig till komponentens egenskaper; utvärdera alltid installationens totala elektriska belastning, temperaturförhållanden och vibrationsnivå, och välj lämplig dimensionering och verktyg i enlighet därmed.
