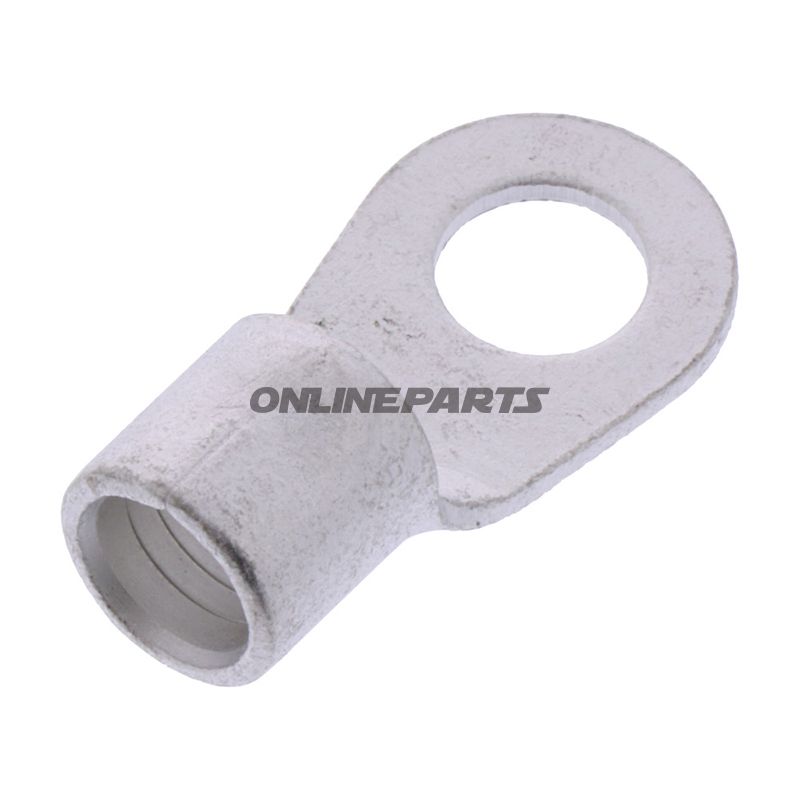

Ring Connector 25.0 M8 Jmp Pck 25 Pcs Altn 1580625

Izolerad ringkabelsko (ringtung) M8 för kabeltvärsnitt upp till 25,0 mm²

Produkt: Izolerad ringkabelsko från JMP (MPN: 158.08.62, GTIN: 4043981350067). Denna ringtung är utformad för fast anslutning mellan kabel och skruv-/bultförbindelser med M8-genomföring.

Funktion

• Ringkabelskoen etablerar en mekanisk och elektrisk förbindelse mellan en ledande ledare och en fast monteringsbult eller skruv. Den är avsedd att pressas eller crimpas fast runt kabelns ledare, varefter ringänden fästs med en mutter eller skruv genom en Ø 8,4 mm borrfläns.
• Icke-isolerad utförande innebär direkt metall-mot-metall-kontakt i ringänden, vilket ger låg övergångsresistans när korrekt krympas och monteras.

Material och konstruktion

• Icke- isolerad metallkropp—typiskt kopparlegering ( blyfri ytbehandling som tinn) för att säkerställa god elektrisk ledningsförmåga och korrosionsbeständighet i vanliga motormiljöer. Materialvalet ger en balans mellan ledningsevne och mekanisk styrka för krympförbindelse.
• Utformad som en enkelpole ringkabelsko utan lödning eller värmeförna. Den är utförd enligt DIN 46234-standardens dimensioner, vilket säkerställer kompatibilitet med standardiserade bult- och skruvmått.

Tekniska data och användning

• Kabeltvärsnitt: upp till 25,0 mm² — lämplig för kraftigare signatur- och strömförande ledare i t.ex. startmotor-, jord- eller laddkredslopp.
• Borrhål/bult: Ø 8,4 mm vilket motsvarar användning med M8-bult eller skruv.
• Typ: Ringkontakt (1-pole). Krävs korrekt krympverktyg för att uppnå en hållbar och låg-resistansförbindelse; svetsning/Lödning behövs inte och produkten är inte isolerad eller försedd med krympflex.
• Standard: DIN 46234 dimensioner följs i utformningen, vilket gör delens mekaniska passform förutsägbar vid service och reparation.

Praktiska montageanmärkningar

• Förbered ledaren genom avisolering motsvarande kabelskölden i toppen, kontrollera att ledarens tvärsnitt matchar angivelsen (upp till 25,0 mm²).
• Använd korrekt dimensionerad krympvanten som är avsedd för oisolerade klämmor för att säkerställa mekanisk styrka och elektrisk kontakt. Felaktig krympning kan öka övergångsresistansen och orsaka värmeutveckling.
• Säkra god kontaktyta mot bulthuvudet/muttern och använd eventuella brickor där det behövs för att fördela belastningen i vibrationsexponerade installationer.
• Eftersom produkten är oisolerad bör den skyddas mot oavsiktlig kortslutning i slutna installationer eller monteras så att ringänden inte kan komma i kontakt med andra ledande delar.

Kompatibilitet och identifikation

• Produkten från JMP med MPN 158.08.62 och GTIN 4043981350067 följer vanliga dimensioner för M8-anslutningar. Används med M8-bultar och skruvförbindelser samt i kredslöp där ledare upp till 25,0 mm² krävs.
• Angivelsen DIN 46234 säkerställer att ringens mekaniska mått är i överensstämmelse med gängse industristandarder, vilket underlättar utbyte och reservdelarbete.

Säkerhet och underhåll

• Kontrollera krympförbindelsen visuellt och genom dragprov vid serviceintervall. Närvaro av oxidlager eller lös krympning indikerar behov av omarbetning.
• Använd korrosionsskyddsåtgärder i aggressiva miljöer, t.ex. kontaktfett avsett för elektriska förbindelser, om delens metallyta utsätts för fukt och salt.

GTIN: 4043981350067 • MPN: 158.08.62 • Varumärke: JMP
