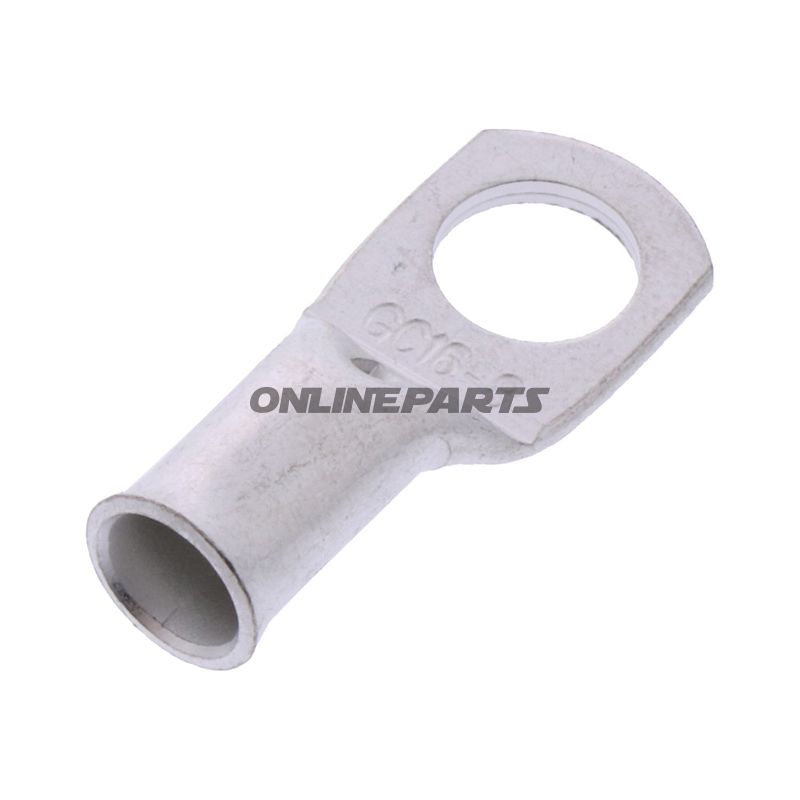

Ringkabelsko JMP 158.08.99 Rörformad, oisolerad för kabelareor upp till 16,0 mm². Hål Ø 8,4 mm.
Leveranstid: 1-5 arbetsdagar
Ringtåg (rörformad kabelsko) JMP 16,0 mm² med M8 hål
Produkt: Ringtåg / rörformad kabelsko från JMP (MPN: 158.08.99, GTIN: 4043981350432). Denna icke-isolerade ringtång är utformad för elektriska anslutningar där kabelarea upp till 16,0 mm² ska fästa med en M8-bult eller skruv.
Funktion
Ringtången används för mekanisk och elektrisk anslutning mellan ledare och chassi, batteripoler eller terminalblock. Den rörformiga änden möjliggör en säker avlastning av kabeln vid krymp- eller klämförbindelse (beroende på verktyg och metod), medan ringen med Ø 8,4 mm borrhål passar för M8-fastgörelse. Produkten är inte isolerad, vilket ger direkt metall-mot-metall-kontakt och god strömförmåga vid korrekt monterade förbindelser.
Material och egenskaper
- Material: Metall utförd för att säkerställa låg kontaktresistans och mekanisk hållbarhet (typ kopparlegering eller tinbelagd koppar hos JMP—kontrollera eventuell materialdokumentation vid behov av exakt legering).
- Ytbehandling: Ofta tinbelagd för att minska korrosion och förbättra tillförlitligheten hos löd- eller klämförbindelsen; då produkten levereras osålad finns ingen plastkappa.
- Isolering: Ingen; se till korrekt isolering i applikationer där kortslutningsrisk föreligger.
- Design: Rörformad kabelände för insättnings- och krympningsprocess, ring med borrhål Ø 8,4 mm för M8 skruv/bult.
Tekniska data
De viktigaste måtten och egenskaperna är integrerade i nedanstående punkter (jfr. JMP-nummer och GTIN):
- Varumärke: JMP
- MPN: 158.08.99
- GTIN: 4043981350432
- Lämplig kabelarea: upp till 16,0 mm²
- Borrhål: Ø 8,4 mm (passar för M8-förbindelse)
- Typ: Ringtång / ringkontakt, 1 pol
- Isolerad: Nej
- Lödanslutning: Nej (inte för lödning, avsedd för krympning/klämmning)
Kompatibilitet och montage
Ringtången är avsedd för användning på ledare upp till cirka 16 mm². Vid montering rekommenderas korrekt dimensionerad krymptång eller pressesverktyg som passar för rörformen för att säkerställa mekanisk styrka och låg övergångsresistans. Eftersom ringdelen har ett borrhål på 8,4 mm, skall M8-bultar eller skruvar användas tillsammans med lämpliga brickor för att uppnå jämnt kontakttryck.
Tekniska fördelar med konstruktionen
- Rörformad kabelände ger god ledarkontakt och minskar risk för ledningsfriktion eller exponerad kabel vid belastning.
- Direkt metallkontakt utan isolering minimerar kontaktresistans, givet korrekt krympning och fastspänning.
- Standard M8-borrhål säkerställer bred kompatibilitet med vanliga bultar- och skruvförbindelser i fordons- och maskinmiljöer.
Säkerhet och användningstips
- Säkerställ att kabeln skärs och avisoleras korrekt innan insättning i röret; ta bort lösa trådar och kontrollera att hela ledaren är inne i rörstycket innan krympning.
- Använd lämpligt krympverktyg och kontrollera krympkvaliteten visuellt och mekaniskt.
- Eftersom produkterna är icke-isolerade, ska förbindelsen därefter skyddas mot oavsiktlig kontakt och korrosion, t.ex. med krympflex eller lämplig täckning i installationen.
Produkten marknadsförs under JMP och är identifierad med MPN 158.08.99 och GTIN 4043981350432. Kontakta tillverkaren dokumentation för ytterligare materialuppgifter eller certifieringar vid särskilda krav på driftstemperatur eller korrosionsbeständighet.
