Ringkontakt JMP 158.08.70 Oisolerad ringkabelsko för kabel upp till 16,0 mm². Hål Ø 6,5 mm, M6 fäste.
Leveranstid: 1-5 arbetsdagar

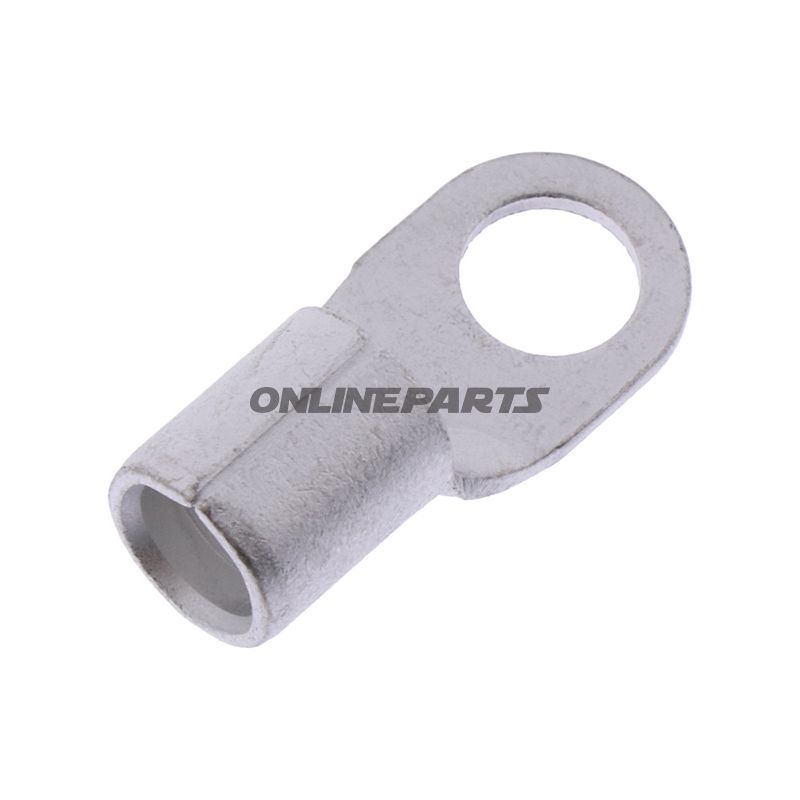

Ringkabelsko (ringenorm) 16,0 mm² till M6 – oskyddad, JMP (MPN 158.08.70)
Produktöversikt: Denna oskyddade ringkabelsko från JMP (MPN 158.08.70, GTIN 4043981350142) är avsedd för elektriska anslutningar där ledarens tvärsnitt upp till 16,0 mm² ska fästas med en M6-bult. Ringkabelsko följer DIN 46234 och har ett borrhål på 6,5 mm, vilket motsvarar montering på M6-fäste.
Funktion och användning: Ringkabelsko används för säkra, mekaniskt robusta elektriska anslutningar mellan kabel och chassis, batteriklämor eller klämmor på komponenter. Den oskyddade utformningen ger direkt metall-mot-metall-kontakt och används vanligtvis där hög strömkapacitet, låg övergångsmotstånd och optimal värmeavledning är nödvändigt, exempelvis batterianslutningar, jordförbindelser och huvudströmförbindelser på motorcyklar och andra fordon.
- Kapacitet: Lämplig för ledare upp till 16,0 mm².
- Borrdiameter: Ø 6,5 mm (för M6-bultar/skruvar).
- Standard: Tillverkad i enlighet med DIN 46234.
- Poler: En pol/én ledare per ringkabelsko.
Materialval och egenskaper: Ringkabelsko består av ett elektriskt ledande icke-isolerande metallisk material (vanligtvis tinnbelagt koppar eller liknande), som säkerställer god ledningsförmåga och motståndskraft mot korrosion vid korrekt montering. Den oskyddade konstruktionen betyder att det inte finns någon plast- eller gummibeläggning; detta ger bättre värmeavledning och lägre övergångsmotstånd, men kräver försiktig elektrisk isolation i tillämpningar där risk för kortslutning finns.
Tekniska detaljer:
- Typ: Ringkabelsko / ringstång
- Lämplig för skruv: M6
- Max ledararea: 16,0 mm²
- Svetsning/lödning: Nej
- Isolerad: Nej
- Värmeförz. (Heat shrink): Nej
- Antal poler: 1
Kompatibilitet och montageanmärkningar: Designad för montering med M6-bult på terminalskenor, chassiplattor och klämmor. Se till att kabeländarna är korrekt avisolerade och anslutna (t.ex. med krympslang eller korrekt pressning) för att säkerställa lågt övergångsmotstånd och mekanisk styrka. Eftersom produkten är oskyddad, måste elektrisk isolation beaktas i områden med risk för kortslutning (t.ex. nära metalldelar eller andra ledande komponenter).
Praktiska överväganden för mekaniker: Ringkabelskoens DIN-kompatibla mått gör den lämplig som ersättning vid service och reparation. Vid arbete på motorcyklar och fordon rekommenderas korrekt krympning och eventuell efterbehandling (korrosionsskydd) om komponenten exponeras för väder eller salt.
Identifikation: Produkten marknadsförs av JMP under MPN 158.08.70 och kan identifieras via GTIN 4043981350142. Dessa referenser bör användas vid beställning för att säkerställa korrekt reservdel.
