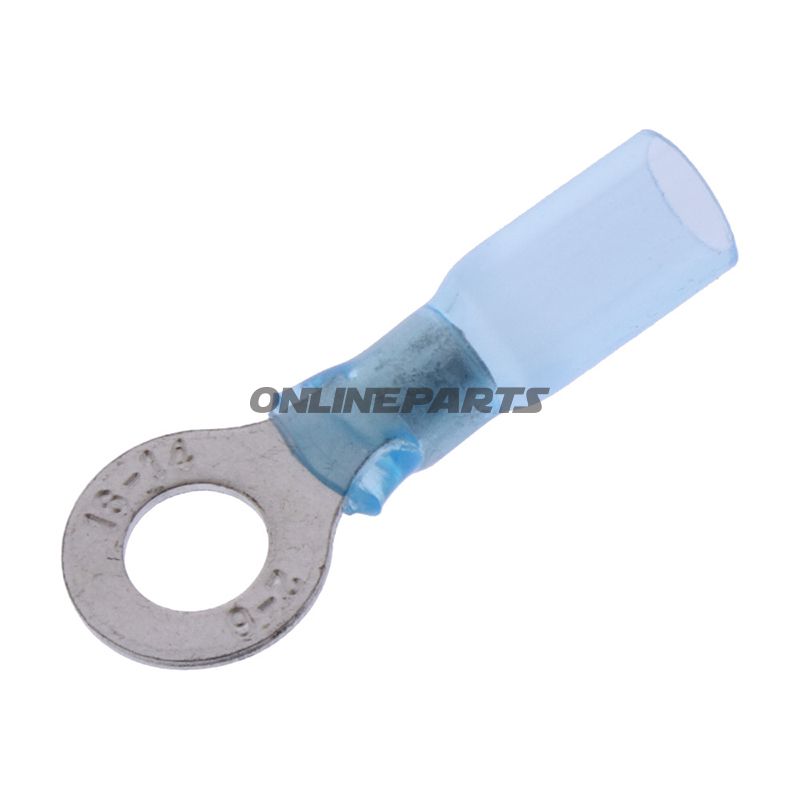

Ring Connector 1.5-2.5 M6 Jmp Pck 25 Pcs Altn 1580537

Ringkabelsko (värmekrymppande) M6, för ledararea 1,5–2,5 mm²

Produkt: Värmekrymppande ringkabelsko från JMP, modellnummer 158.08.67 (GTIN 4043981350111). Produkten är avsedd för elektriska anslutningar där en M6 bultförbindelse och ett ledararea mellan 1,5 och 2,5 mm² krävs.

Funktion och användning

• Ringkabelsko säkerställer mekanisk fixering till skruv eller bult med M6-sgäng, där ledningen fixeras genom att leda ledaren in i skaftet och krympa/värmekrympa isoleringen.
• Värmekrymppande isolering minskar inträngning av fukt och ger en tätande funktion runt ledaren och isoleringen efter uppvärmning, vilket förbättrar kontaktens hållbarhet i belastade och utomhusmiljöer.
• Lämplig för elektriska installationer på motorcyklar, fordon och annan utrustning där plats är begränsad och där en säker, bultförbindelse är nödvändig.

Material och konstruktion

• Kontaktdelen (metallen) är utförd som en ringkabelsko utformad för M6-bult. Materialsort är standard för kabelsko (kopparlegering eller tinbelagt koppar) för att säkerställa god elektrisk ledningsförmåga och motståndskraft mot korrosion — JMP specificerar ringtypen under artikelnummer 158.08.67.
• Isoleringen är värmekrymppande, blå färg för att ange kompatibelt ledararea. Värmekrymplingsskikt krymper runt ledaren och kabelisoleringen vid uppvärmning och bildar en mekanisk och miljömässig barriär.
• Det finns ingen lödningsförbindelse i kontakten; förbindelsen är rent mekanisk/krimpad med värmekrympta som extra tätning.

Tekniska egenskaper

• Kompatibelt ledararea: 1,5–2,5 mm².
• Bulthålsdiameter: Ø 6,5 mm (motsvarande användning av M6-bult).
• Typ: 1-polig ringkabelsko, isolerad och med värmekrympp.
• Temperaturbeständighet: angiven ned till −125 °C (tolerans och maxgränser bör kontrolleras i förhållande till applikationen och värmeexponering under krympning).
• Svetsade eller lödda förbindelser: Nej — förbindelsen uppnås via krimpning och värmekrympp.

Kompatibilitet och användningstips

• Designad för bultar och skruvförbindelser med M6-dimensionering; se till att kontaktytor är rena och att korrekt krimpverktyg används för att uppnå tillfredsställande mekanisk och elektrisk förbindelse.
• Den blå färgkodningen anger kompatibilitet med 1,5–2,5 mm² ledare, vilket gör produkten lämplig för typiska installationsledningar på motorcyklar och fordon.
• Vid montering: ta bort tillräckligt mycket isolering, sätt in ledaren i skaftet, använd korrekt dimensionerad krimptång för isolerade ringkabelskor och applicera värme jämnt för att aktivera krympningen utan att skada isoleringen eller ledaren.

Identifikation

• Varumärke: JMP — produkten finns i JMP:s sortiment för isolerade ringkabelskor.
• MPN (tillverkarens modellnummer): 158.08.67.
• GTIN: 4043981350111 — kan användas vid lagerstyrning och för att kontrollera exakt varian av vara.

Kort sammanfattning: JMP ringkabelsko 158.08.67 är en isolerad, värmekrymppande M6-ring avsedd för 1,5–2,5 mm² ledare, med blå krympisolering och mekanisk krimpad förbindelse utan lödning. Använd korrekt verktyg och värmeprocedur för att säkerställa en tät och hållbar elektrisk förbindelse.
