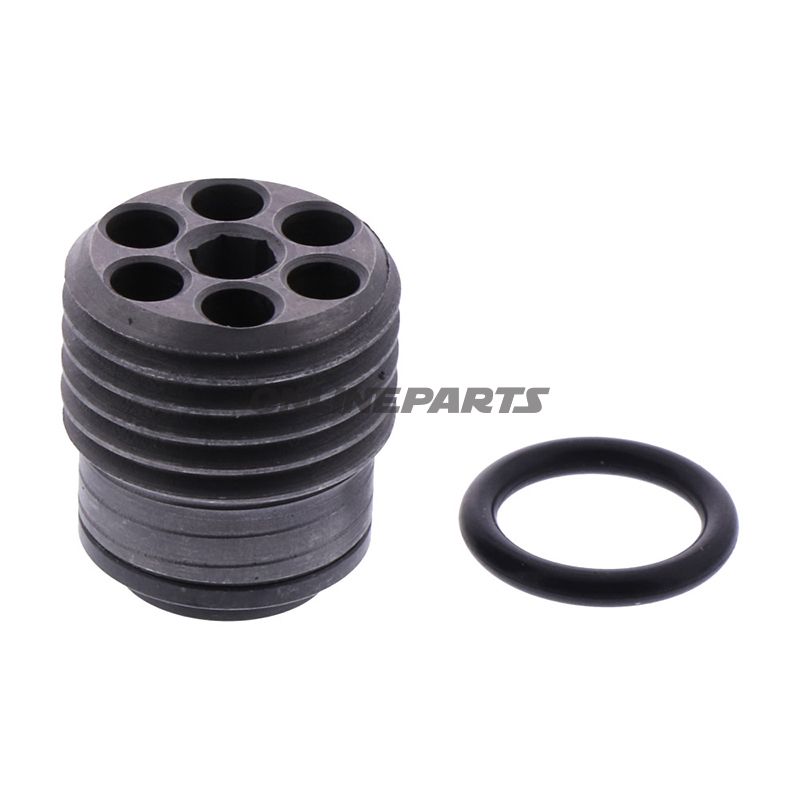

Bakhållen motströmsventil, bakom vänster (NT) 2 bar, G 1/4 – Nussbaum
Produktöversikt: Denna bakåtriktade ventilen från Nussbaum är avsedd för montering i hydraulikblocket HL-NT som den bakre vänstra ventilen. Den är konstruerad för att tillåta flöde i en riktning och förhindra bakflöde vid ett inställt återhållningstryck på ca 2 bar. Produktens artikelnummer (MPN) är 652.09.19, och märket Nussbaum identifierar tillverkarnas utförande och kvalitetsstandarder.
Funktion och användning: Bakåtriktade ventilen fungerar som en enkelriktad ventil i hydrauliska kretsar och säkerställer att vätska endast kan passera från framsidan mot baksidan av ventilen, medan bakflöde blockeras tills ett förbestämt tryck (här cirka 2 bar) uppnås. I praktiken används den för att upprätthålla tryck i enskilda sektioner av HL-NT-hydraulikblocket, förhindra oavsiktligt återflöde av hydraulikvätska och bevara systemets funktion vid lasthåll eller vid byte mellan ventiler i enheter för lyft och positionsstyrning.
- Typ: Bakåtriktad ventil (check valve) till hydraulikblock, bak vänster (NT-position).
- Nominal tryckinställning: 2 bar (öppning/återhållningsnivå).
- Anslutning: G 1/4" gänga (symmetrisk/G-serie – standard rörgänga för hydrauliska anslutningar).
- MPN: 652.09.19 (Nussbaum).
- Varumärke: Nussbaum.
- Kompatibilitet: Designad för HL-NT-hydraulikblock; lämplig för system som använder standard hydraulvätskor kompatibla med Nussbaums materialval.
Material och konstruktion: Själva ventilen tillverkas med material som valts för ändamålet i hydrauliska miljöer: metallhus för mekanisk stabilitet och invändiga komponenter (spindel/klapp/gång) som är utformade för att ge tät stängning och motstånd mot erosion från hydraulvätska. Ytbehandling och toleranser följer Nussbaums normala produktionsstandard, vilket ger stabil funktion vid upprepade öppningar och stängningar utan onödig läckage. Materialvalet matchar de krav som vanligtvis ställs på komponenter monterade direkt i block där utrymme och tätning är avgörande.
Tekniska fördelar i praktiken:
- Precist återhållande vid lågt tryck (ca 2 bar) gör den lämplig för system med känsliga trycksekvenser.
- G 1/4"-anslutningen ger bred användning i standardhydraulikanläggningar och enkel bytes i befintliga HL-NT-block.
- Nussbaum-anpassning säkerställer kompatibilitet med övriga komponenter och reservdelslogistik hos tillverkaren; MPN 652.09.19 används för identifiering vid underhåll och dokumentation.
Montering och underhåll: Monteras direkt i den angivna porten i HL-NT-hydraulikblocket. Vid byte bör man kontrollera packningar och gängförsegling, rengöra anslutningsytor från föroreningar och följa momentangivelser från Nussbaum eller systemdokumentation. Regelbunden inspektion av tätning och funktion rekommenderas i driftsmiljöer med partiklar eller temperaturvariationer.
Övrigt: GTIN anges inte i produktdata; använd MPN 652.09.19 och tillverkarnamnet Nussbaum vid beställning eller teknisk förfrågan för att säkerställa korrekt reservdel. Produktbeskrivningen är riktad till mekaniker och ägare som är bekanta med hydrauliska kretsar och installation i HL-NT-system.
