Reverseventil 3/4 LUTNINGSÄTE

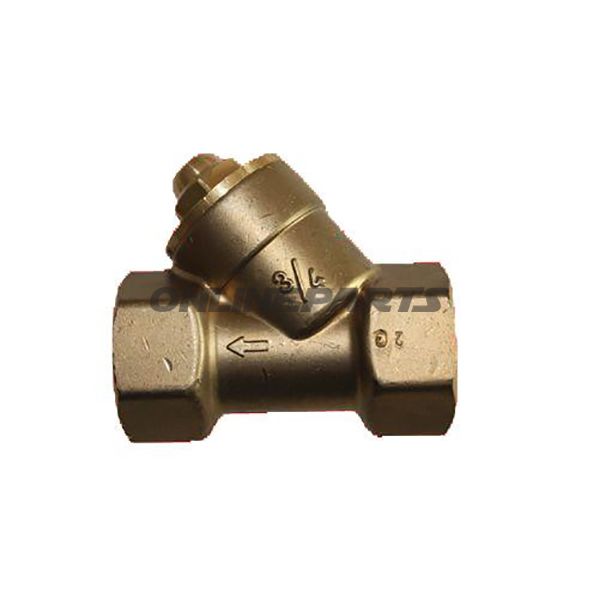

Kontrollklaff 3/4" (vinkelutförande) för vätskor och tryksystem

Produktöversikt: Denna kontrollklaff i vinkelutförande från Riegler (MPN: 656.49.00, GTIN: 4047322038058) är dimensionerad för användning i vätske- och trykledningar där enkelriktad flödesriktning och återhållning av tryck krävs. Ventilen har en skrovställd sittyta (schrägsitz) och Rp-skaffsanslutningar i enlighet med DIN 2999.

• Typ: Kontrollklaff / backventil, 3/4" vinkelutförande.
• Tillverkare: Riegler.
• MPN: 656.49.00.
• GTIN: 4047322038058.

Funktion och användning

Ventilens primära funktion är att tillåta genomströmmning i en riktning och förhindra återströmning. Den skrovsittande stängytan säkerställer ett stabilt och kontrollerat stängningsförlopp, vilket minskar turbulens och slitage på sittdelen vid upprepad öppning och stängning. Användningsområden inkluderar vatten- och kylsystem, tryckluftsinstallationer (där material och tätkrav är kompatibla) samt industriella kretsar där ett öppningstryck på minst 0,5 bar krävs.

Material och tätning

• Kapsling: Messing — ger god korrosionsbeständighet i vanliga vattenbaserade medier och lätt maskinbearbetning för exakt gäng- och sittytfinish.
• Tätning: NBR (nitrilgummi) — lämplig för vatten, olja och många hydrauliska vätskor vid temperaturer upp till 90 °C. Observera att NBR har begränsad resistens mot starkt oxiderande kemikalier och vissa bränslen; kontrollera kompatibilitet med specifika medier före installation.

Tekniska data

• Dimensioner: bredd 61 mm, längd 67 mm.
• Nålkvarvbredd: 32 mm.
• Öppningstryck: min. 0,5 bar — ventilen öppnas vid eller över detta differenstryck.
• Driftstryck: maks. 10 bar — anger rekommenderat drifts-/tryck; undvik varierande pulserande belastningar utöver denna gräns utan ytterligare utvärdering.
• Drifts- och omgivningstemperatur: upp till 90 °C.
• Gänga: Rp (parallellgänga) enligt DIN 2999.

Kompatibilitet och montering

Gängtypen Rp kräver motsvarande parallella rörtillkopplingar och korrekt tätmetod (t.ex. PTFE-tejp eller gängtätning) vid montering. På grund av vinkelutförandet bör platsförhållanden och flödesriktning övervägas vid installation för att undvika onödiga tryckfall eller mekanisk spänning i rörsystemet. Ventilen är designad för installation i system som opererar inom angivna tryck- och temperaturgränser.

Fördelar och begränsningar

• Messinghus och NBR-tätning ger en god kombination av mekanisk hållbarhet och tätning i vattenbaserade system.
• Skjuten sittfjätning säkerställer tyst och stabil stängning under normala driftsförhållanden.
• Begränsningar: NBR begränsar användning över 90 °C och vid aggressiva kemikalier; maximalt driftstryck 10 bar måste respekteras.

Övrigt

Specifikationerna hänvisar till komponentens tekniska egenskaper; vid särskilda medier, högre temperaturer eller varierande tryckcykler rekommenderas närmare materialbedömning eller kontakt med tillverkaren Riegler för ytterligare data. GTIN, MPN och tillverkaruppgifter är integrerade här för entydig identifiering vid reservdelsbeställning och dokumentation.
