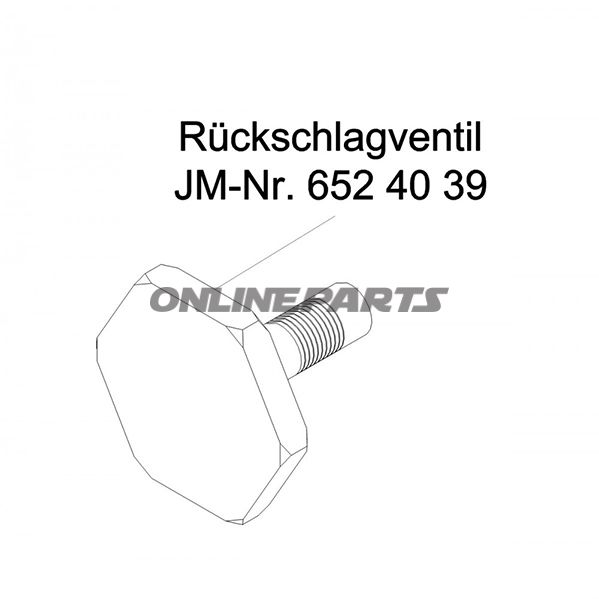

Tilbakslussning Ventil (motventil) till lyftanordning – JMP
Tilbakslussningsventilen från JMP (MPN: 652.40.39) är en enkel mekanisk kontraventil dimensionerad för att tillåta flöde i en riktning och förhindra bakflöde i hydrauliska eller pneumatiska kretsar. Produkten är avsedd för användning i lyftar och liknande lyftutrustning, exempelvis JMP Fox 4000 H.
- Funktion: Kontraventilen tillåter medium (olja/luft beroende på system) att passera i en riktning och stänger tätt vid bakflöde. Det säkerställer att lyft- eller sänkningsfunktionen inte påverkas av tryptap eller oavsiktligt bakflöde när systemet är i vila.
- Användning: Lämplig för montering i retur- eller utloppslinjer på lyftar, särskilt avsedd för JMP Fox 4000 H. Kan användas i liknande system där mått och anslutningsform passar.
- Dimensioner och anslutning: Längd: 36 mm. Nyckelvidd (SW): 22 mm. Dessa mått är relevanta vid montering och vid val av moment/fästning.
Materialval och egenskaper
Ventilen är tillverkad för industriella förhållanden där robusthet och tätning är viktigt. Materialsvalen är gjort för att motstå korrosion och slitage vid typiska vätskor och oljor som används i lyftar. Konstruktionen inkluderar ett fjäderbelastat stängande element, vilket ger pålitlig återhållning vid lågt tryck och snabb öppning vid önskat genomflöde. SW 22-utformningen gör det möjligt att använda vanligt verktyg vid installation och underhåll.
Kompatibilitet och montering
Tillverkaren anger kompatibilitet med JMP Fox 4000 H, vilket innebär att form, storlek och anslutningsmetod är anpassade till denna lyftmodell. Vid montering bör man säkerställa korrekt positionering i förhållande till flödesriktningen (ventilen är en envägsväxel) och använda rekommenderat moment för att undvika överdragning som kan skada tätytor.
Tekniska överväganden för mekaniker
- Kontrollera flödesriktningen enligt markeringen vid montering. Fel orientering förhindrar funktion.
- Inspektion av säte och fjäder vid underhåll för att säkerställa tätning; slitna säten kan orsaka läckage.
- Vid utbyte: jämför MPN (652.40.39) och fysiska mått (36 mm, SW 22) för att säkerställa kompatibilitet med befintliga kopplingar.
- Om systemet använder hydraulik, använd vätskekompatibla tätningar och korrekt renhet vid installation för att undvika partiklar som kan blockera ventilen.
Varumärke och identifikation
Produkten kommer från JMP och identifieras med produktnumret MPN 652.40.39. GTIN anges inte i de levererade uppgifterna; vid behov av streckkod eller lagerstyrning bör detta verifieras hos leverantören.
Avslutande kommentarer
Tilbakslussningsventilen är en enkel men kritisk komponent i lyftutrustning där korrekt flödesriktning, materialkompatibilitet och fysiska mått (36 mm längd, SW 22) är avgörande för driftsäkerheten. Använd uppgifterna om MPN och de angivna dimensionerna vid inköp eller utbyte för att säkerställa korrekt funktion i JMP Fox 4000 H eller motsvarande system.
