Reparationskabelset för elinstallationer i bilar — RepLine reparationssats

Detta reparationssats (MPN: 157.02.14, GTIN: 4026736423636) är sammansatt för reparation och utbyte av enskilda ledare och tätkomponenter i bilens kontakter. Satsen är lämplig för användning på ett antal vanliga tillverkare, inklusive VAG-koncernen, Mercedes‑Benz, BMW och Opel, där korrekta tät- och kontaktstorlekar är viktiga för driftssäkerhet och tätning.

Funktion

• Säkrar elektrisk förbindelse vid reparation av skadade ledare och terminaler i fordonets kontakt
• Tätningar (ledtätningar / skyddsstopp) återställer kontaktens tätning mot fukt och smuts
• Vrid- och krympförbindare (Duraseal m.m.) ger mekanisk och elektrisk hållbar sammanfognings mellan originalledare och reparationskablar
• Kablarna är förberedda i längd 300 mm, så de kan anpassas i fackarbete utan onödigt extra verktyg

Innehåll och kompatibla kontakttypers

Satsen innehåller ett antal tät- och reparationskablar för de vanligast förekommande kontaktstandarderna (AMP/Tyco, Delphi m.m.). De levererade tätdimensions och kontakttyper täcker vanliga ledningsdiametrar och kontaktfamiljer, vilket gör satsen relevant vid arbete på modul- och sensors kablar:

• Tätnings-/skyddsstopp — Enkeltledstätningsringar ELA (AMP/Tyco):
  • ELA 3,6 — diameter ca. 3,9 mm
  • ELA 4 — diameter ca. 4,7 mm
  • ELA 5,2 — diameter 5,5–5,8 mm
  • ELA 5,4 — diameter 5,9–6,3 mm
  • ELA 7,2 — diameter 7,9–8,2 mm
• 75 st. Duraseal krymp- eller pressförbindare för täta krympsamlingar.
• RepLine reparationskablar (valda kontakttyper, varje typ levereras i flera exemplar för flexibilitet):
  • AMP Tyco JPT
  • AMP Tyco MCP (flera storlekar: 1.5, 2.8, 4.8, 6.3)
  • AMP Tyco MCON 1.2
  • AMP Tyco MQS
  • AMP Tyco MT 2
  • AMP Tyco SPT
  • Delphi Ducon 0.8 F

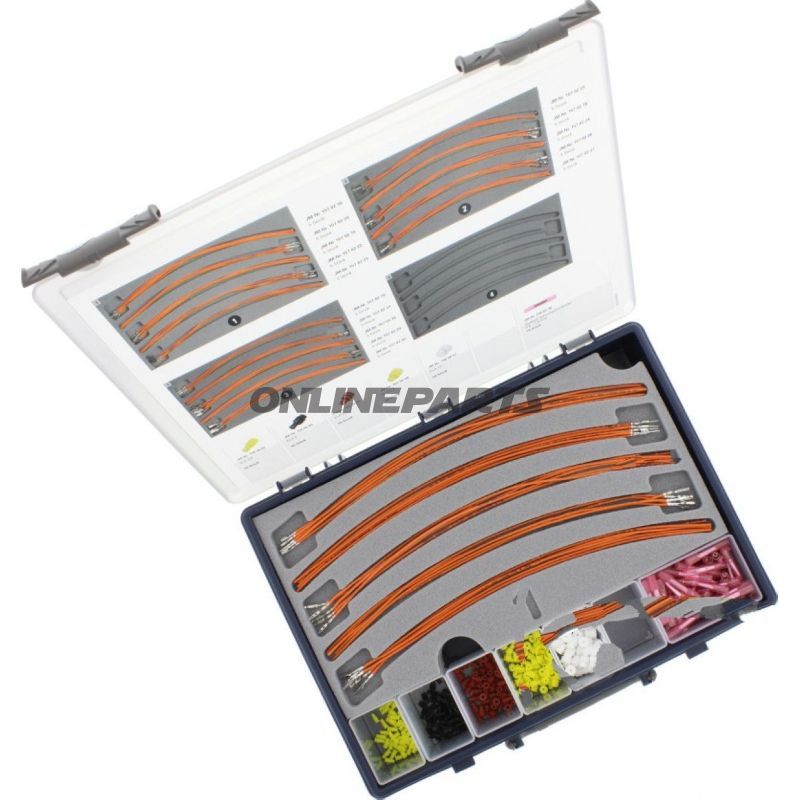

• Praktisk sortimentsbox och flera universella behållare medföljer, så att komponenterna kan förvaras överskådligt under verkstadsarbete.

Material och egenskaper

• Tätningsstoppena är tillverkade i elastomer/material som är specifikt för led-tätning (AMP/Tyco ELA‑typ), utformade för att bevara tätning och isolering i kontakterna.
• Krympe- och quetschstift (Duraseal m.m.) består vanligtvis av metallledarkontakt med ett yttre polyolefin- eller PVC-baserat hölje som krymp/förseglas vid värme för att motstå fuktinträngning.
• Reparationskablarna levereras med terminerade ändar som matchar de angivna kontaktstyperna, vilket minskar behovet av specialtillverkning av ändar under verkstadsarbete.
• Materialval och dimensioner svarar mot industristandarder för bilapplikationer och är valda för funktion framför kosmetik; förväntad kompatibilitet med nämnda originalkontaktfamiljer.

Användningsområden och praktiska anteckningar

• Satsen är avsedd för proffs eller erfarna mekaniker som utför reparationer i fordons ledningsnät, sensorer, kontakter och moduler.
• Innan installation: kontrollera kontaktens typ i det aktuella fordonet och mät ledardiametern för att välja korrekt ELA-tätning och kontaktstorlek.
• Åtdragning av Duraseal- och krympstift kräver korrekt värmepistol eller krympverktyg för att uppnå full tätning och mekanisk styrka.
• Satsen levereras i sortimentsbox så att komponenterna kan förvaras åtskilt; observera att antalet komponenter i boxen är beräknat för flera reparationer, och inte som ensingel-del av en viss kontakt.

Specifikationer (utvalda data)

• MPN: 157.02.14
• GTIN: 4026736423636
• Ledningslängd: ca. 300 mm för reparationskablarna
• Kompatibla kontaktfamiljer: AMP/Tyco (JPT, MCP, MCON, MQS, MT, SPT), Delphi Ducon m.fl.

Detta sats fokuserar på teknisk tillämpbarhet och kompatibilitet med vanliga bilkontakter. Vid osäkerhet om exakt passform i en konkret kontaktkonfiguration rekommenderas mätning och jämförelse med originalkonstruktionen före montering.
