Reparationskabel 1,5 5,8 mm Repline

Reparationskabel 1,5 mm² med 5,8 mm platt spänningsstift – Repline (MPN: 157.02.30, GTIN: 4026736471385)

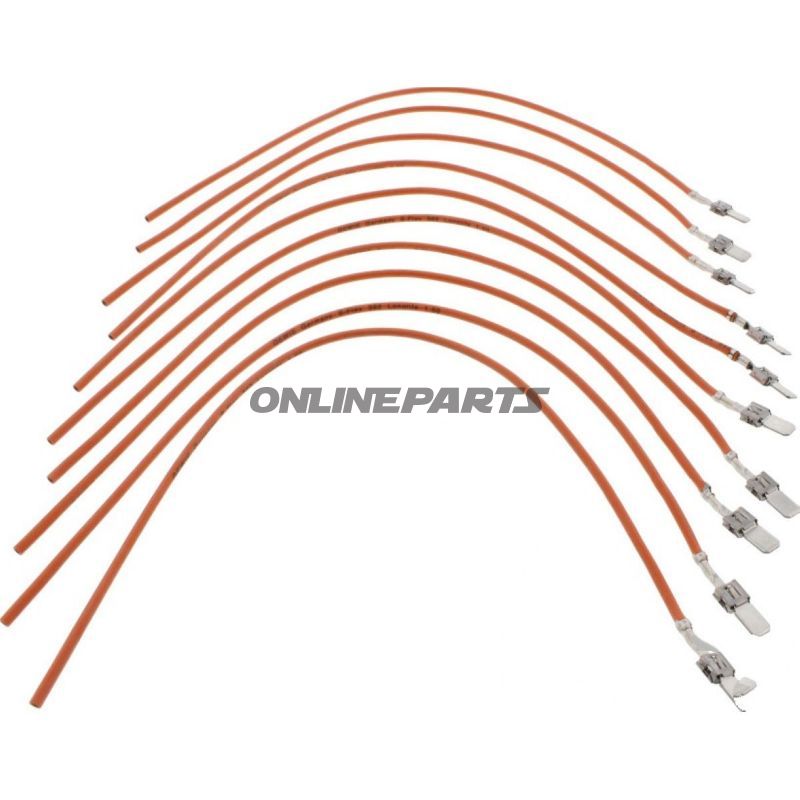

Produktbeskrivning: Detta reparationskabel från Repline är utformat för reparation eller förlängning av enkelledningsförbindelser med platt spännstift (5,8 mm). Med en ledararea på 1,5 mm² och en total längd på 300 mm är kabeln avsedd för tillämpningar i bil- och lastbilstillämpningar där 48 V driftsspänning och en nominell ström upp till 19 A är relevanta. Produktens referens är MPN 157.02.30 och den kännetecknas av GTIN 4026736471385.

Funktion och användning:

• Kabeln fungerar som ersättningsled med färdigmonterad manlig platt spännkontakt (spännkontakt), lämplig för insättning i verkstadsreparationer eller vid byte av skadade ledningar.
• Primärt lämplig för fordon och kontaktstyper från VAG, Mercedes-Benz, BMW och Opel, samt för AMP/Tyco-typer med 5,8 mm spännkontakt.
• Enkelt-POLE lösning för signal- eller lågströmskretsar där plats och standardiserade platta spännkontakter används.

Material och konstruktion:

• Insulation: Silikonbaserad kabelisolering, vald för god flexibilitet över ett brett temperaturområde och motståndskraft mot vibrationer.
• Ledning: 1,5 mm² tvärsnitt, dimensionerad för kontinuerlig ström upp till 19 A under angivna förhållanden.
• Kontaktöverflata: Förzinkad (tinbelagd) för förbättrad korrosionsmotstånd och svetsbarhet vid eventuell efterbearbetning.
• Kontaktdimensioner: Platt spännkontakt med en bredd på 5,8 mm och en höjd på 0,8 mm, kompatibel med AMP/Tyco 5,8-standard och motsvarande plattkontaktmottagare.

Driftsförhållanden och hållbarhet:

• Temperaturområde: från -25 °C till +185 °C, vilket gör kabeln lämplig för motorutrymmen och värmereglerade miljöer samt utsatta positioner i bilinstallationer.
• Driftspänning: Max. 48 V.
• Förzinkad yta begränsar oxidationen. Silikonisoleringen bibehåller flexibilitet vid låga temperaturer och tål högre temperaturer utan att snabbt bli spröd.

Tekniska egenskaper (översikt):

• Typ: Manlig platt spännkontakt / reparationskabel
• Kabeltvärsnitt: 1,5 mm²
• Kontaktdidbredd: 5,8 mm
• Spännhöjd: 0,8 mm
• Kabelängd: 300 mm
• Yta: Förzinkad
• Temperaturområde: -25 °C till +185 °C
• Strömkapacitet: 19 A
• Driftspänning: 48 V
• Isolerad: Ja
• Svetsade/fastsatta anslutningar: Nej (kontakt monterad vid fabriksexakt, men utan ytterligare krymphylsor eller lodhylsor)
• Antal poler: 1

Kompatibilitet och begränsningar:

• Särskilt lämplig för system och kontaktmottagare som använder AMP/Tyco plattkontakter på 5,8 mm. Passar typiskt till kontaktserier som används i VAG, Mercedes-Benz, BMW och Opel.
• Observera producentbegränsningar vid användning tillsammans med specifika AMP/Tyco-kodningar (SPT, MCP 6,3 / MCP 4,8); kontrollera fysiska mått och låsmekanik vid utbyte.

MPN och GTIN: Produktens MPN är 157.02.30, vilket är praktiskt vid reservdelbeställningar. GTIN 4026736471385 kan användas för entydig identifiering i inköpssystem och reservdelsdatabaser.

Noteringar till montering: Vid montering bör man säkerställa korrekt insättningsriktning och kontaktlåsning i mottagaren. Silikonisoleringen kräver samma typ av krympning/avlastning som andra flexibla ledningar; undvik skarpa böjningar nära kontaktpunkten för att förlänga livslängden.
