Reparationskabel 0,75 1,6 mm Repline

Reparationskabel 0,75 mm² med 1,6 mm platt kontakt — Repline

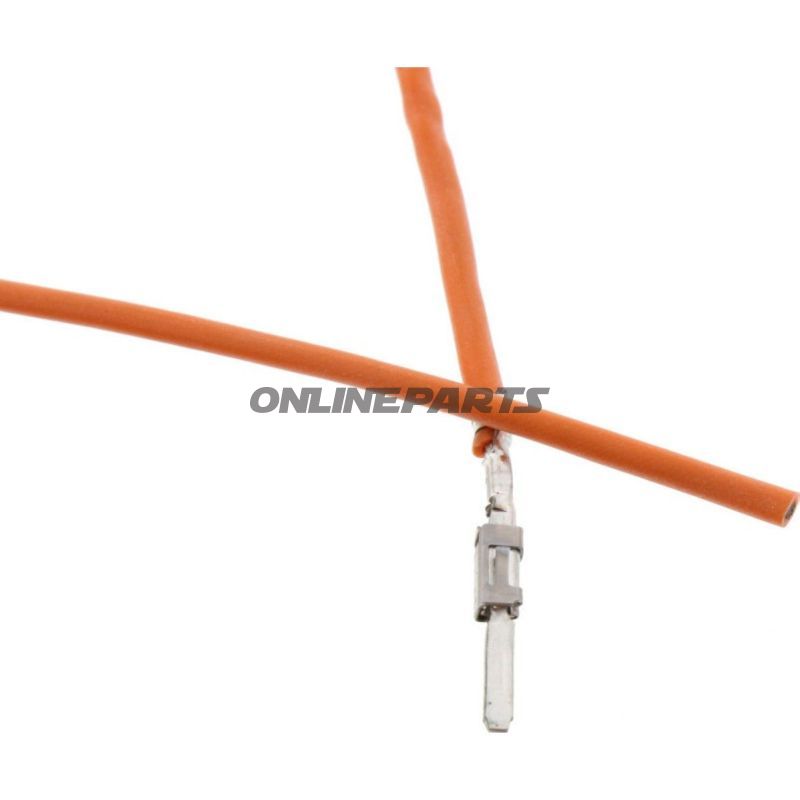

Produktbeskrivning: Denna reparationskabel (MPN: 157.02.21, GTIN: 4026736404284) är utförd med en 1,6 mm bred plattkontakt i AMP/Tyco‑utförande och ett enkelt ledaranslutning på 0,75 mm². Kabeln är avsedd för reparation och förlängning av befintliga ledningsnät i fordon från bl.a. VAG, Mercedes‑Benz, BMW och Opel, där samma kontaktstandard och dimensioner används.

Funktion och användning: Produkten fungerar som en enkelpolets reparationsförbindelse till sensorer, små aktuatorer och panelanslutningar där en 1,6 mm platt kontakt krävs. Den levererar en mekanisk och elektrisk anslutning vid utbyte av skadade ledare eller vid punktreparationer i installationsområden med begränsat utrymme.

• Kontakttyp: Platt kontakt (spärr/platt hanterad) i AMP/Tyco‑konfiguration.
• Användningsområden: Lämplig för fordonsapplikationer från VAG, Mercedes‑Benz, BMW och Opel som använder motsvarande AMP/Tyco‑system.
• Antal poler: 1 pole (enkelledare).

Material och konstruktionsdetaljer: Ledarens isolering är silikonbaserad, vilket ger god flexibilitet och motstånd mot höga temperaturer. Kontaktytan är tinnbelagd för att förbättra korrosionsbeständighet och underlätta lödning, även om produkten inte levereras med förlödd anslutning.

• Kabelarea: 0,75 mm².
• Kabellängd: 300 mm (levereras i denna längd för praktisk hantering vid reparation).
• Kontaktsbredd/höjd: 1,6 mm bredd / 0,6 mm höjd.
• Ytbeläggning: Tinnad kontaktyta för bättre motståndskraft mot oxidation.

Elektriska och termiska egenskaper: Kabeln är dimensionerad för upp till 19 A och en maximal driftspänning på 48 V. Driftstemperaturområdet är från -25 °C till +185 °C, vilket gör kabeln lämplig för motor- och närkroppslösningar där temperaturpåverkan kan förekomma.

Tekniska detaljer (sammanfattning):

• Typ: Reparationskabel med spadkontakt (hane)
• Passar till: 1,6 mm platt kontakt (AMP Tyco)
• Kabelarea: 0,75 mm²
• Längd: 300 mm
• Isolering: Silikon
• Ytbeläggning: Tinnad
• Strömträff: 19 A
• Spänning: Upp till 48 V
• Temperaturområde: -25 °C till +185 °C
• Antal poler: 1

Kompatibilitet och monteringsanvisningar: Kabeln är tillverkad för direkt kompatibilitet med AMP/Tyco 1,6 mm platt‑system. Vid montering rekommenderas korrekt krympning eller lågtemperaturlödnings enligt tillverkarens anvisningar för att säkerställa mekanisk och elektrisk hållbarhet. Silikonisoleringen kräver noggrann hantering vid användning av isoleringsvärme, eftersom den kan bli mjuk vid hög temperatur.

Identifiering: Produkten märks med tillverkarens artikelnummer (MPN 157.02.21) och GTIN 4026736404284, vilket kan användas för verifikation mot reservdelstavlor och databaser för fordon som använder AMP/Tyco‑system.

Notering: Produkten levereras som enskilt reparationskabel i angivna dimensioner. Om behov finns av andra längder, utföranden eller förlödd anslutning bör alternativa varianter specificeras separat.
