RIEMENSCHEIBEN AVDRAGARE universal 60-90 mm

Universell remskiv-/remspännare 60–90 mm för vevaxel/injektorpully

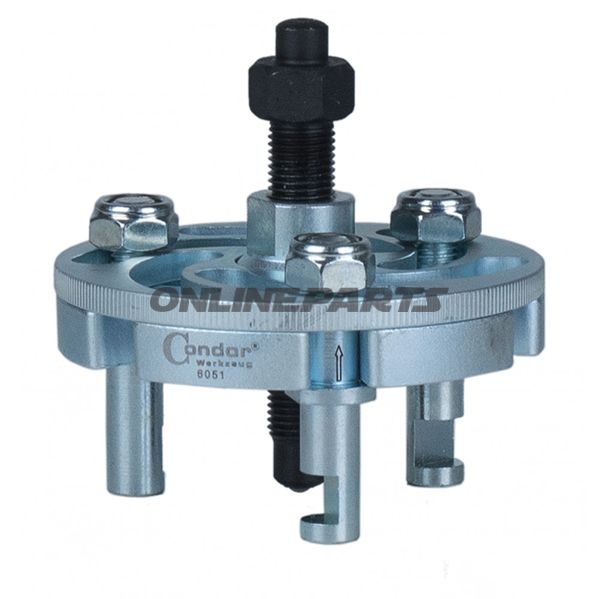

Denna universella remskiv-/remspännare (MPN: 614.03.16, GTIN: 4037374060510) är utvecklad för av- och påtagning av remskivor på komponenter som kamaxlar, injektionspumpar och övriga remdrivna hjul med begränsad åtkomst. Verktyget är kompakt och kan användas direkt på motorn utan demontering av större omgivning.

Funktion

• Tre-kläffavdragare med steglöstJusteringbart grepp för att greppa remskivor med en spannvidd på 60–90 mm.
• En kraftig uttrycksspindel i M14 x 1,5‑gänga med centreringskula omvandlar momentet från 19 mm yttre sexkantverktyg (spännverktyg) till en rak, kontrollerad dragkraft.
• 6‑tand avdragarkropp tillåter användning på remskivor med olika håldelar utan ytterligare adapterset.
• Verktygsarmarna är kopplade via en inställningsskiva, vilket säkerställer snabb och exakt justering till det nödvändiga spänningsområdet.

Material och konstruktion

Verktygsarmarna har en diameter på 12 mm och en greppdjup på 27 mm, dimensioner som ger ett stadigt grepp runt kant eller invändig montering av remskivan utan att deformera ämnet. Inställningsskivan har en diameter på 100 mm och fungerar som synkroniserad förankring för de tre armarna. Spindeln är tillverkad i en härdad stålkvalitet (M14 x 1,5), utförd för upprepad användning under verkstadsmässiga förhållanden.

Tekniska data och användningsbegränsningar

• Arbetsområde: 60–90 mm (stegslös)
• Verktygsarm Ø: 12 mm; greppybd: 27 mm
• Inställningsskiva Ø: 100 mm
• Spindelgänga: M14 x 1,5 (högergänga)
• Drivning: yttre hexagon 19 mm
• Lämplig för materialuppbyggnad med maximal tjocklek vid monteringsyta upp till ca. 10 mm
• Typ: treklävsavdragare / Three-claw Puller

Praktiska fördelar med designen

• Kompakt konstruktion gör det möjligt att arbeta på motorn utan omfattande demontering.
• Steglös justering av verktygsarmarna ger flexibilitet för olika remskivestorlekar inom 60–90 mm intervallet.
• 6‑tand kropp reducerar behovet av flera adaptrar vid olika håldelar.
• M14 spindel med centreringskula säkerställer enhetlig centrering och minskar risk för glid eller sned belastning under avdrag.

Kompatibilitet och användning

Verktyget är lämpligt för mekaniker och motorcyklister som arbetar med kamaxlar, injektionspumpar och remdrivna komponenter med remskivor inom det angivna spannet. Den kompakta formen gör det särskilt användbart på motorer där platsen är begränsad och där helt eller delvis demontering undviks.

Tillverkardata

Produktens tekniska klassificering anger tillverkaren som Condor i de medföljande tekniska uppgifterna. Identifikation med MPN 614.03.16 och GTIN 4037374060510 kan användas vid sökning efter reservdels- eller verktygsdokumentation.

Se bifogade tekniska specifikationer för ytterligare dimensioner och användningsdetaljer.
