Relay Wechsler 24V 20A5-Polig Mit Widerstand

Vekselströmsrelä 24 V, 20 A, 5-pol med motstånd (Hella)

Produktöversikt: Detta 5-poliga växelrelä från Hella (MPN 108.02.78, GTIN 4082300688535) är ett elektriskt arbetsströmrelä avsett för 24 V-system. Reläet innehåller ett parallellmotstånd till spolen, vilket påverkar spolens karaktäristik och minskar känsligheten för brus och transienter från styrkretsen.

Funktion och användning:

• Reläets primära funktion är att stänga och öppna strömkretsen mellan en strömkälla och en nyttolast vid bytet av styrsignal – konkret en växel-/omkopplingsfunktion.
• Lämpligt för styrning av huvudlykta, extraljus och arbetslampor, tjut, elvärme, fläktar, fönster- och sätesmotorer, klimatanläggning och enstaka tändningskretsar i 24 V fordon och maskiner.
• Den inbyggda parallellmotståndet till spolen hjälper till att dämpa spolens svängningar och kan minska elektromagnetisk störning i vissa installationer.

Materialegenskaper och tekniska data:

• Spänning: 24 V (DC).

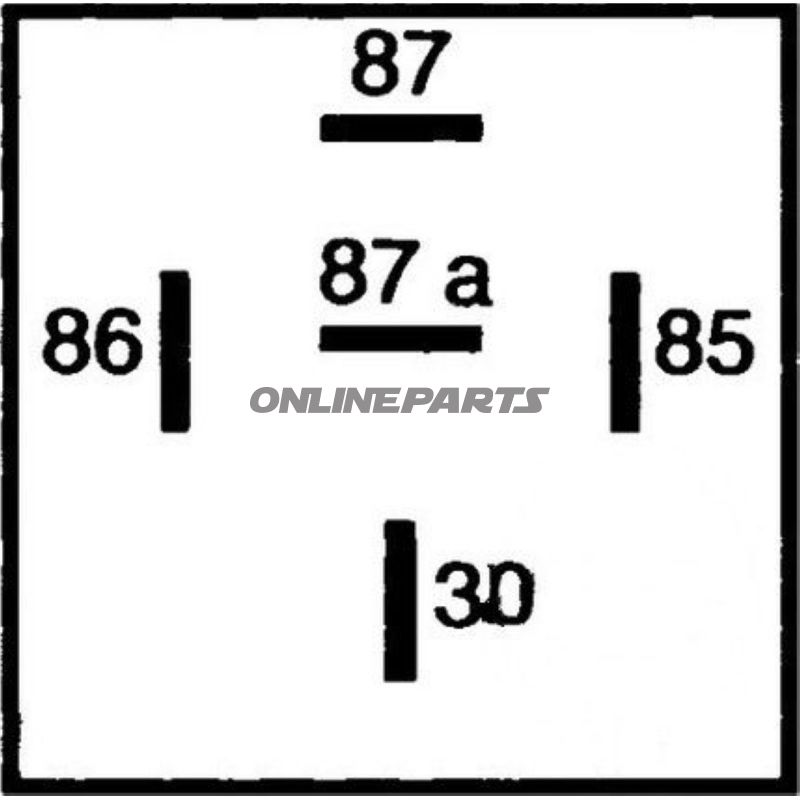

• Antal poler: 5 (växelfunktion).
• Nominell belastning: 20 A vid resistiv belastning.
• Induktiv belastning: angiven till 5 A.
• Kapacitiv belastning: angiven till 5 A.
• Temperaturområde: från -40 °C till +125 °C, vilket gör växelreläet lämpligt för drift i krävande driftsmiljöer.
• Vikt: ca 25 g.

Design och hållbarhet: Reläet är utrustat med standardkontakter och spolekonstruktion som förväntat från Hella; materialval för kontakter och hus är utformat för drift i motor-miljöer där vibration, temperaturvariation och elektrisk störning förekommer. Reläets belastningsgränser måste hållas i förhållande till lastens karaktär (ohmisk vs. induktiv / kapacitiv) för att säkerställa lång livslängd och undvika kontaktpitting.

Kompatibilitet och montering:

• Passar i 24 V elektriska installationer, vanligtvis i lastbilar, lantbruksmaskiner, bussar och industriell utrustning.
• Reläet levereras utan hållare; monterings- tillbehör väljs efter chassits eller relähållarens utformning.
• Vid utbyte bör man kontrollera stav- och sockelkonfiguration samt pol-/funktionöverensstämmelse med originalreläet.

Säkerhet och installation: Följ korrekt dimensionering av säkringar och kabelarea i förhållande till 20 A märkvärde. Vid induktiva belastningar rekommenderas extra dämpning eller korrekt snubber-lösning om belastningen överskrider de angivna 5 A för induktiv last. Följ gällande kör- och installationsstandarder för 24 V-system.

Identifikation: Produkten är tillverkad av Hella och identifieras med tillverkningsnummer (MPN) 108.02.78 och GTIN 4082300688535. Dessa nummer används för att säkerställa korrekt reservdelsmatchning och spårning vid inköp och service.

Övrigt: Angivna värden för induktiv och kapacitiv last är specificerade driftgränser; för applikationer med högre induktiva strömmar rekommenderas att välja relä med lämplig kontaktkapacitet eller använda hjälpkrets för att skydda reläkontakterna mot snabb slitage.
