Relay Wechsler 24V 20A5-Polig Mit Diode

Växellägesrelä 24 V, 20 A, 5-poligt med diode (Hella)

Produktbeskrivning: Detta 5-poliga växellägesrelä från Hella (MPN: 108.02.77, GTIN: 4082300688504) är ett kompakt minirelä som är avsett för 24 V-system. Reläet innehåller en avstängningsdiode (utsläckningsdiode) integrerad i spolen för att skydda styrkretsen mot spännings-spikar vid avstängning. Enheten är utförd utan hållare och är avsedd för direkt montering i kabelbuss eller på ett lämpligt reläpanel.

Funktion: Ett växellägesrelä (change-over) växlar kopplingen mellan gemensam (COM) och två utgångar (NO/NC). I praktiken används detta relä för att växla belastningar mellan två kretsar eller för att ge en säker frånkoppling/omkoppling av ström till användare. I 24 V fordon kan reläet användas till helljus, extrabelysning, horn, elvärme, fläktar, elfönster, klimatsystem och tändningsrelaterade funktioner där en isolerad styrled aktiverar en kraftigare belastning via reläets kontakter.

Material och konstruktion:

• Kontakt- och hussmaterial är dimensionerade för säkra elektriska anslutningar vid kontinuerliga belastningar upp till reläets märkström. Konstruktionen är typiskt plastinkapslad för isolering och vibrationsbeständighet.
• Integrerad diode på spolen skyddar styrkretsen genom att dämpa den kvarvarande spänningen när spolen slås av — en elektrisk säkerhets- och hållbarhetsfunktion snarare än en extra extern komponent.
• Reläet levereras utan monteringshållare; därför bör montörer säkerställa korrekt fäste och elektrisk anslutning i fordonets reläpanel eller på lämplig tåg-/hållare.

Elektriska data och driftstemperatur:

• Försörjningsspänning: 24 V DC
• Antal poler: 5 (växelfunktion)
• Nominell kontaktström (ohmsk): 20 A
• Induktiv belastning: 5 A (vid induktiva laster rekommenderas korrekt belastningskaraktäristik)
• Kapacitiv belastning: 5 A
• Driftstemperatur: från -40 °C upp till +125 °C

Kompatibilitet och användning: Reläets märkspänning 24 V gör det lämpligt för lastbilar, bussar, militära fordon, jordbruksmaskiner och andra 24 V-system. Användningsområden inkluderar bland annat helljus, extraljus, horn, fläktar och värmeelement där både bryt- och växlingsmöjlighet (växling) är nödvändig. Kontrollera alltid strömkrav för aktuell belastning — vid induktiva eller högstartströmmar kan extra skydd eller dimensionering vara nödvändigt.

Tekniska fördelar och överväganden:

• Integrerad diode förenklar installationen genom att undvika behov av separat avstängningsdiode i styrkretsen.
• Högt temperaturintervall gör reläet lämpligt för krävande miljöer med stora temperaturvariationer.
• Reläets nominella 20 A gör det lämpligt för många laster; för kontinuerliga induktiva belastningar bör man följa angiven 5 A för induktiva kategorier eller använda relä med högre specifikation beroende på behov.

Identifikation: Produkten märks av varumärket Hella och identifieras med MPN 108.02.77 (Hella). GTIN 4082300688504 kan användas vid inköp, reservdelssökning eller lagerstyrning för att säkerställa korrekt komponentmatch.

Monteringstips:

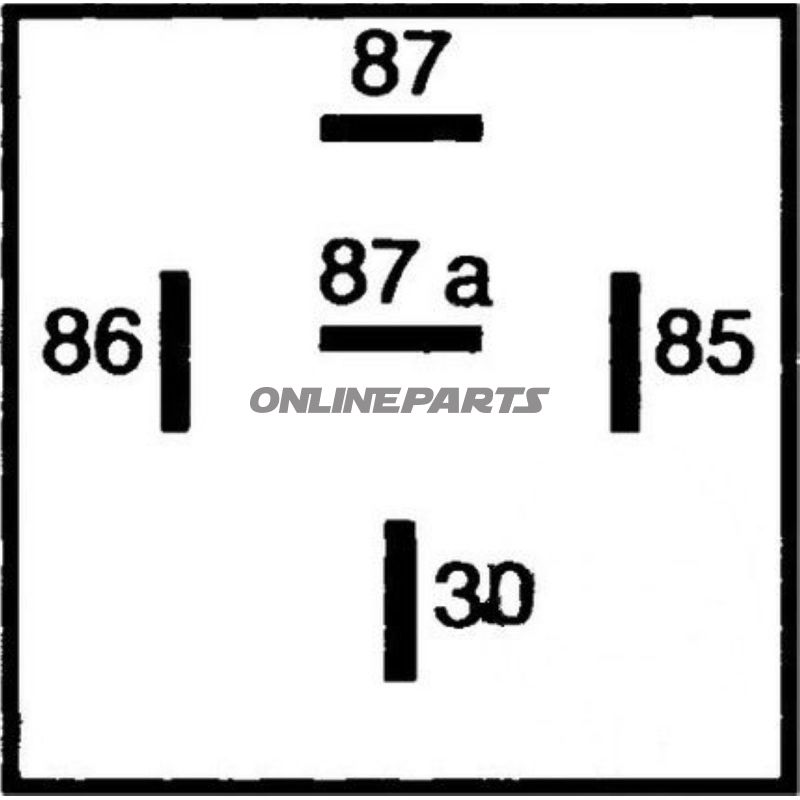

• Säkerställ korrekt polanslutning enligt elschema på fordonet eller relähållaren.
• Eftersom reläet levereras utan hållare, använd lämplig relähållare eller fastsättningsmetod för att minska vibrationer och säkerställa kontaktintegritet.
• Vid installation i miljöer med betydande damm eller fukt bör reläet placeras i ett skyddat relähus eller kabinet.

MPN: 108.02.77 | Varumärke: Hella | GTIN: 4082300688504
