Relay Wechsler 24V 20A5-Polig

Växellåterel 24 V, 20 A, 5-polig för bil och motorcykel

Detta är ett 5-poligt växellåterel från Hella (GTIN: 4082300688474, MPN: 108.02.76) designat för 24 V-system. Reläet fungerar som en fysisk kontakt som sluter eller öppnar strömmen mellan en strömkälla och ett elektriskt konsument, och det är avsett för styrning av belastning som huvud- och extraljus, horn, värmeelementer, fläktar, fönstermotorer samt delar av klimatanläggningar och tändsystem.

Reläets primära funktion är att låta en lågströmstyrd styreström aktivera en separat, högre strömväg, så ledningsnät och manöveromkopplare kan dimensioneras efter styreströmmen istället för belastningsströmmen. Som växlare (omkopplingsfunktion) växlar det mellan två utgångar, vilket gör det lämpligt där en enda styrapuls ska föra ström till två olika kretsar eller för att växla belastningar.

• Märke och identifikation: Hella — MPN 108.02.76, GTIN 4082300688474.
• Spänning: 24 V DC.
• Antal poler: 5-poligt (växlare).
• Nominell belastning: 20 A vid resistiv belastning.
• Induktiv-/kapacitiv belastning: Angivet till 5 A för både induktiv och kapacitiv belastning.
• Omgivningstemperatur: -40 °C till +125 °C.
• Utförande: Mini-relä utan hållare (power mini-relä utan medföljande monteringsbeslag).

Material och konstruktion är typiska för Hella’s mini-reläer: ett slutet plast- eller epoxikapslat relähus med invändiga koppar- eller legeringskontakter och en elektromagnetisk spole. Denna konstruktion begränsar påverkan från damm och fukt i vanliga tillämpningar och ger en kompakt lösning i trånga motorutrymmen eller på instrumentbrädor. Temperaturtoleransen upp till 125 °C indikerar lämplighet för installationer nära värmekällor, men som alltid bör placering väljas efter komponentens driftstemperatur i den konkreta installationen.

Tekniska överväganden vid val och användning:

• Reläets märkström 20 A gäller för resistiva belastningar; vid induktiva eller kapacitiva belastningar är den rekommenderade strömmen lägre (angivet 5 A). Vid motorstartare, stora fläktar eller andra induktiva laster bör du dimensionera efter de verkliga startströmmarna och överväga kompletterande avstängnings- eller dämpningsåtgärder för kontaktlivslängd.
• Eftersom reläet levereras utan hållare måste du säkerställa passande mekanisk fixering och eventuell vibrationsdämpning enligt applikationen.
• För korrekt funktion måste styrespänning och polaritet följas; 24 V-system i yrkesfordon kräver ofta extra säkringar och korrekt kabelarea vid 20 A belastning.

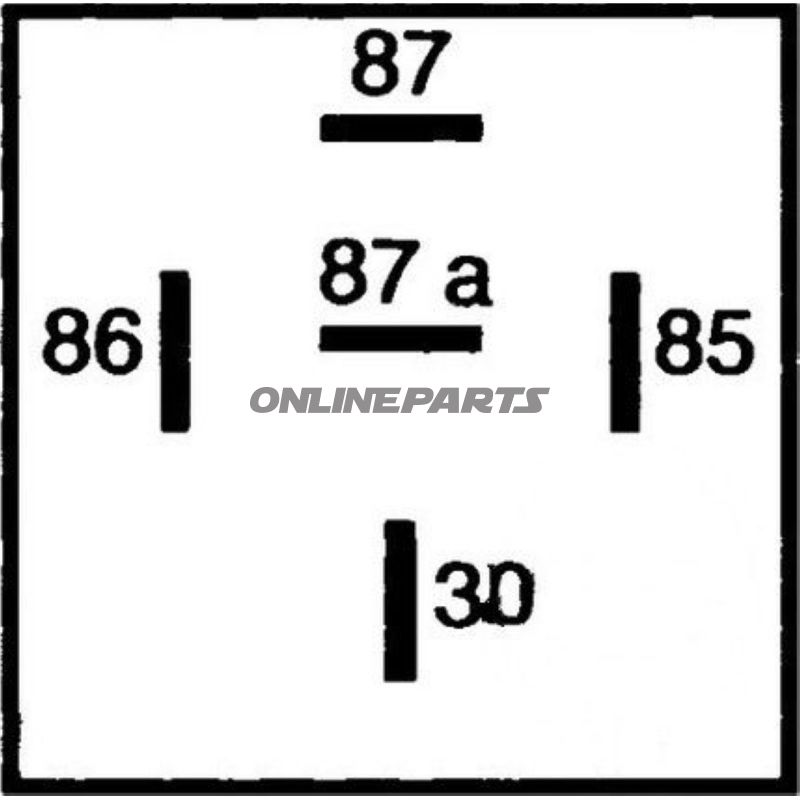

• Kontrollera reläets kontakt- och pin-konfiguration mot fordonets befintliga kontakt för att undvika felmontering — MPN 108.02.76 kan användas för att hitta tekniska ritningar och pinout från Hella.

Sammanfattning: Hella växellåterel (108.02.76, GTIN 4082300688474) är en kompakt 5-polig lösning för 24 V-applikationer där man vill styra högre belastningar med en separat styrkrets. Den är lämplig för en rad fordonsrelaterade nyttigheter under förutsättning att man tar hänsyn till den reducerade belastningskapaciteten vid induktiva och kapacitiva laster och ser till korrekt montering och kyl-/platseringsförhållanden.
