Relay Wechsler 12V 40A5-Polig Mit Diode

Växellådsrelä 12 V, 40 A, 5-poligt med inbyggd diode för styrning av förbrukare

Produkt: Växellådsrelä 12 V 40 A 5-poligt med diode från Hella (MPN: 108.02.71, GTIN: 4082300688528). Detta relä används för att sluta och bryta ström mellan strömförsörjning och elektriska förbrukare, där det finns behov av en växlingsfunktion (växlar) samt dämpning av spänningsspikar via inbyggd dämpningsdiode.

Funktion och tillämpning

• Reläets växelfunktion (5-poligt) gör det möjligt att växla mellan två kretsar eller växla en enskild belastning mellan tillstånd utan extra elektronik.
• Inbyggd diode (avstängningsdiode) skyddar bilens elektriska krets och reläens spole mot induktiva spänningsspikar, vilket är relevant vid belastningar som indikatorer, motorer och spolar.
• Lämpligt för styrning av helljus, extraljus, horn, värmeelement, fläktar och fönsterhissar samt användningar i tänd- och klimatanläggningskretsar.

Material och konstruktion

• Kapsling och kontakter är utförda i material som är avsett för fordonsbruk och kortvariga höga belastningar. Kontakterna är dimensionerade för växelbelastningar upp till 40 A (ohmsk belastning).
• Inbyggd dämpningsdiode reducerar elektromagnetiska störningar och skyddar reläspolen vid avbrytande av induktiv last.
• Reläets termiska driftsområde är från -40 °C till +125 °C, vilket täcker typiska förhållanden i motorutrymmet och utomhusinstallationer.

Självständiga egenskaper

• Nominal spänning: 12 V

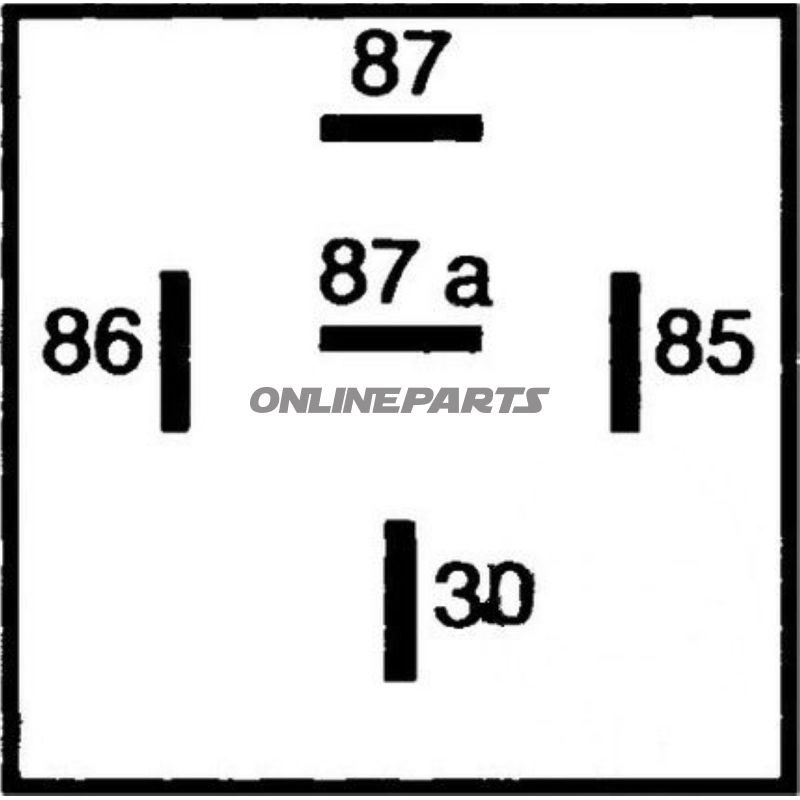

• Antal poler: 5 (växlar)
• Kontak Kapacitet (ohmsk): upp till 40 A
• Induktiv belastning: 15 A
• Kapasitiv belastning: 5 A
• Temperaturområde: -40 °C till 125 °C

Kompatibilitet och montering

• Standard 5-poligt reläskåp och klammer-terminaler gör reläet kompatibelt med vanliga reläboxar och kontaktuttag i fordon och maskiner.
• Det följer ingen hållare med produkten; monteringslösning måste därför anpassas efter befintliga beslag eller reläbox.
• Vid montering i miljöer med hög vibration rekommenderas korrekt fäste och tillgång till korrosionsskyddade anslutningar.

Säkerhet och drift

• Angivna belastningsvärden (ohmsk, induktiv, kapacitiv) bör följas för att säkerställa lång livslängd och undvika överbelastning av kontakter.
• Vid anslutning av stora strömförbrukare rekommenderas korrekt säkring i ledningen för att skydda ledningsnät och komponenter.

Ytterligare information

Reläet levereras av Hella och identifieras med tillverkarenummer (MPN) 108.02.71 och GTIN 4082300688528. Hella är kända för komponenter till fordons- och motorapplikationer, och detta relä är utformat för driftskrav inom sådana system.

Tekniska data (översikt)
