Relay Wechsler 12V 40A5-Polig Incl Holder

Växelrelä 12 V 40 A, 5-poligt med fäste för bil och motorcykel

Produkt: Växelrelä 12 V 40 A, 5-poligt med monteringshållare från Hella. GTIN: 4082300688467. Tillverkarens artikelnummer (MPN): 108.02.72.

Detta 5-poliga växelrelä är ett kompakt arbetsströmsrelä avsedd att växla ström mellan källan och en belastning. Reläet används vanligtvis för helljus, extraljus, signalhorn, uppvärmningssystem, fläktar, elmotorer till fönster samt delar av tänd- och klimatanläggning, där ett robust, separat kontaktpunkt behövs för att avlasta styrkretsen.

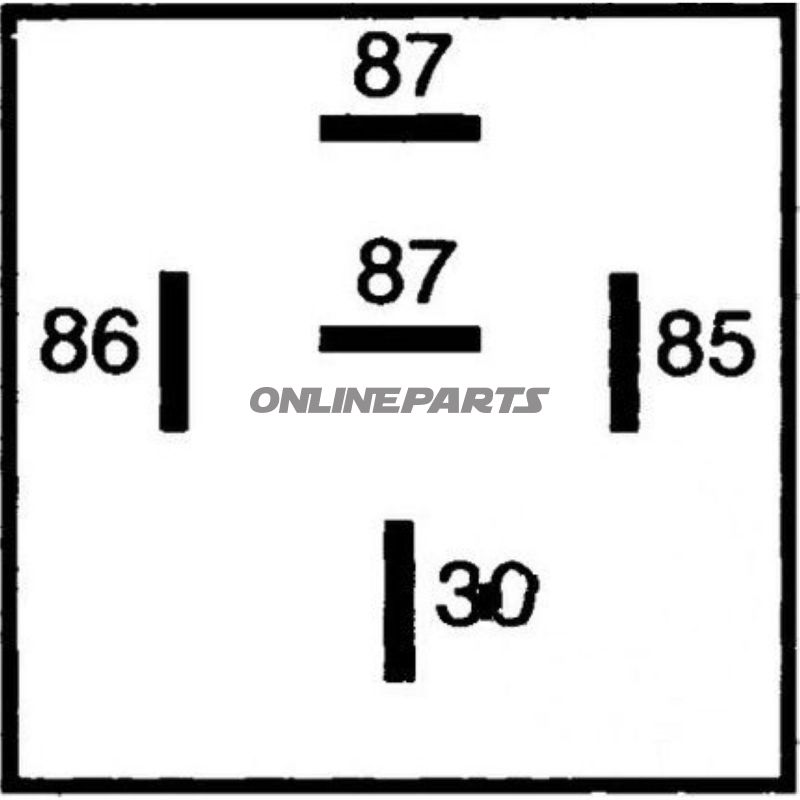

• Funktion: Reläet fungerar som en elektrisk omkopplare (växel) som via spoleaktivering växlar kontaktläge och leder ström från batteri till användaren. Den 5-poliga utföringen gör det möjligt att hantera vanliga omkopplingsfunktioner (change/växel), inklusive mittenkontakt och växlande utgångar.
• Elektriska egenskaper: Nominal spänning 12 V. Max konstant belastning för resistiva (ohmska) kredslopp anges till 40 A. För induktiva belastningar rekommenderas 15 A och för kapacitiva belastningar 5 A — dessa värden speglar typiska driftfall och bör matchas med den faktiska tillämpningen i fordonet för att undvika överbelastning.
• Temperaturområde: Driftstemperatur från -40 °C till +125 °C, vilket gör reläet lämpligt för motorrum och utomhusmontering där temperaturvariationer är vanliga.
• Montering: Reläet levereras med en integrerad hållare, som förenklar fastsättning till ram eller konsol och säkerställer stabil elektrisk förbindelse samt vibrationsmotstånd under körning.

Material och konstruktion: Hella tillverkar reläer med plastkapsel och metallkontakter designade för motståndskraft mot korrosion och mekanisk belastning. Kontaktarnas uppbyggnad är anpassad till de nämnda strömstyrkorna och förutsätter korrekt säkring i kabelsystemet. Hållaren är utformad för snabb montering och för att minimera rörelse/vibration kring reläet.

Användningsråd och kompatibilitet: Reläet är lämpligt som ersättning till många standard 5-poliga växelreläer i 12 V-system i personbilar, lätta kommersiella fordon och motorcyklar, förutsatt att dimensionering (spänning, ström, polkonfiguration) stämmer överens. Kontrollera alltid pin-konfiguration och fysiska mått mot det befintliga reläet eller relähållaren i fordonet. Använd lämplig kabelarea och säkringar i närheten av batteriet för att skydda ledningsnätet och reläet.

Tekniska data (översikt):

Notering: Denna beskrivning fokuserar på funktion och tekniska egenskaper. Vid byte bör du bekräfta att ledningsdragningen och säkringsdimensioneringen i fordonet överensstämmer med reläets specifikationer och säkerställa korrekt polplacering vid montering.
