Relay Wechsler 12V 40A5-Polig Incl Holder

Växellåda-relä 12 V, 40 A, 5-poligt med hållare till bil/motorcykel

Produktöversikt: Detta 5-poliga växellådsrelä från Hella (MPN: 108.02.70, GTIN: 4082300688498) är ett kompakt arbetsströmrelä med hållare, avsett för 12 V-system. Reläet stänger och öppnar strömmen mellan strömkällan och användaren och används typiskt för huvudljus, extraljus, horn, uppvärmningselement, fläktar, elrutor, klimatanläggning och tändningsrelaterade kretsar.

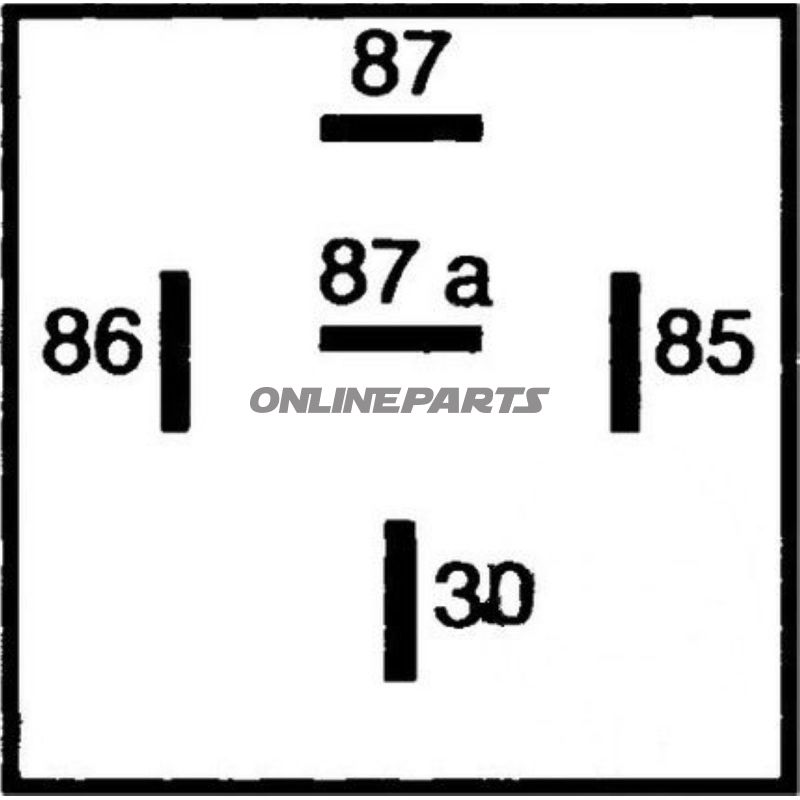

Funktion: Ett växellådsrelä (change-over) har en gemensam kontakt som byter mellan två utgångar, vilket gör det lämpligt att växla ström från en krets till en annan eller att styra belastningar som inte bör köras direkt genom kontrollbrytaren. Reläets spole styrs vid 12 V; när spolen aktiveras ändras kontaktens position, och belastningen ansluts/avlastas vid behov. Hållaren gör montering och elektrisk anslutning enklare och mer vibrationsstabil i fordonets elektriska system.

Material och elektriska egenskaper:

• Spole- och kontakmaterial: Industriellt utförda för fordonsbruk (kontakter med god ledningsförmåga för att minimera spänningsfall vid höga strömningar).
• Nominell driftsspänning: 12 V DC, anpassad till standardfordonsystem.
• Nominell belastning: 40 A för resistiv belastning; angiven som 40 A även vid typisk resistiv belastning.
• Induktiv belastning: specificerad upp till 15 A — relevant vid belastningar med spolar eller motorer (t.ex. fläktar, horn).
• Kapacitiv belastning: specificerad upp till 5 A — relevant vid elektroniska enheter med kondensatorlagringar.
• Temperaturområde: från -40 °C upp till 125 °C, vilket täcker normala driftsförhållanden i motorutrymmen och exponerade installationer.
• Medföljande hållare: ger mekanisk fästdning och gör reläet lättare att byta vid service.

Tekniska data ( utdrag):

Kompatibilitet och användning: Reläet är lämpligt för fordons- och motorcykelsystem med 12 V där det krävs en 5-poligt växellådefunktion. Målgruppen är tekniker och mekaniker som söker en pålitlig komponent för utbyte eller reparation av befintliga el-kretsar. Hella som tillverkare (MPN 108.02.70) indikerar att komponenten följer branschstandarden för form, kontaktplacering och elektriska karakteristika, vilket förenklar direkt utbyte i många installationer.

Praktiska överväganden vid montering:

• Säkra korrekt säkring i kretsen i förhållande till den anslutna belastningen (40 A belastningsgräns).
• Kontrollera polanslutningar och kabelarea för att minimera spänningsfall och uppvärmning.
• Montera hållaren på en vibrationsdämpad plats när möjligt, och skydda mot direkt vattenintrång om monterat exponerat.
• Vid induktiva lasttyper (motor/fläkt) rekommenderas korrekta dämpningskomponenter enligt tillverkarens anvisningar för att skydda reläets kontakter.

Identifikation: Produkten levereras under märket Hella, MPN 108.02.70. GTIN 4082300688498 kan användas vid registrering och reservdels-sökning i reservdelsdatabaser.

Kontakta en erfaren tekniker för specifik rådgivning om användning i ditt fordons kretslopp om det råder tveksamhet om belastningstyper eller säkringsval.
