Relay Socketmit Lasche 24X18x32mm

Smetal-stiftkontakt för omriktljus — reläfattning med öga för montering

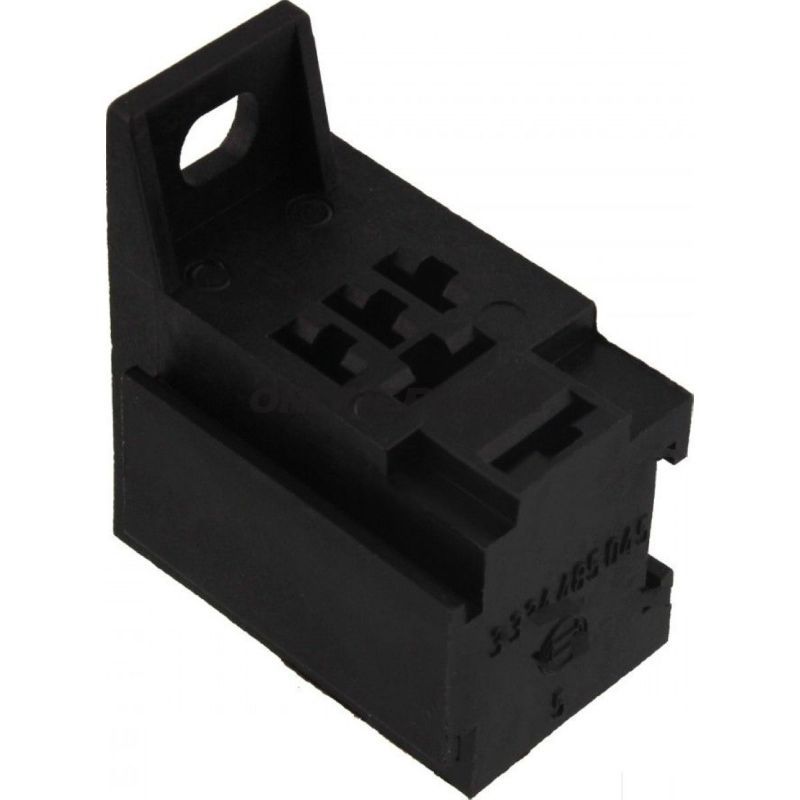

Produktöversikt: Denna metalldel för omriktljus är ett reläfattning från Bosch (MPN 118.00.60, GTIN 3165142514345) avsett för montering av standardreläer. Fatningen är utformad med ett monteringsöga (lasche) och dimensionerna är cirka 24 x 18 x 32 mm, vilket gör den lämplig för trånga monteringsförhållanden i fordon och i kabel Administration.

Funktion: Reläfattningens primära funktion är att hålla och isolera ett plug-in relä samt ge en säker mekanisk och elektrisk anslutning mellan reläets stift och fordonets ledningsnät. Fatningen är tillverkad för reläer med 5 poler och möjliggör snabb utbyte av relä utan direkt lödning på bilens ledningar.

• Typ: Reläfattning (Relay Socket) med monteringsöga.
• Poler: 5-polig, vilket passar till vanliga 5-pin-reläer som används för t.ex. omriktljus, blink eller andra styrekretsar.
• Kontaktstorlekar: Passar kontaktytor med 4,8 mm och 6,3 mm breda flatstift.
• Isolering: Fatningen är isolerad för att förhindra kortslutningar och kontakt med chassi.
• Lödanslutningar: Fatningen har inte lödanslutningar (soldered connections: Nej), vilket innebär att anslutning normalt sker via klämm- eller tryckstift/flatstift.

Materialval och egenskaper: Konstruktionen är i metall med isolerande delar runt kontaktstiftarna. Metallen ger mekanisk styrka och värmeavledning vid belastning, medan isoleringen säkerställer elektrisk separation och ökad driftsäkerhet i fordonsmiljön. Det används material som tål vibrationer och vanligt korrosion under körsituationer; Bosch som tillverkare (MPN 118.00.60) anger därför en komponent avsedd för användning i bil- och motorcykelapplikationer.

Kompatibilitet och användning: Fatningen är kompatibel med standard 5-poliga reläer som använder 4,8 mm eller 6,3 mm flatstift. Den lämpar sig för användning i elektriska kretsar för omriktljus, lampor, signalhorn och andra kontrollkretsar där ett 5-poligt relä är nödvändigt. Monteringsöjet gör det möjligt att fästa fatningen direkt till kaross eller ram med en skruv eller bult för säker placering.

Tekniska data (översatta och sammanfattade):

• Typ: Reläfattning
• Storlek (L x B x H): ca. 24 x 18 x 32 mm
• Antal poler: 5
• Lämpligt för flatstift: 4,8 mm och 6,3 mm
• Lödanslutningar: Nej
• Isolerad: Ja
• Vrid- eller krympslang: Nej

Praktiska överväganden vid montering: Vid montering bör du säkerställa korrekt polförbindelse i förhållande till reläets schema och använda lämplig flatstift eller kabelsko för att undvika lösa förbindelser. Eftersom fatningen inte har lödanslutningar krävs mekaniska kontakter eller krympade anslutningar för hållbar kontakt. Monteringsöget bör fästas till ett rent elektriskt jordat punkt för att undvika galvanisk korrosion och säkerställa stabil mekanisk fixering.

Bosch-produkten identifieras med GTIN 3165142514345 och tillverkarens nummer MPN 118.00.60, vilket kan användas vid verifikation av batteridel och kompatibilitet i reservdelsdatabaser.
