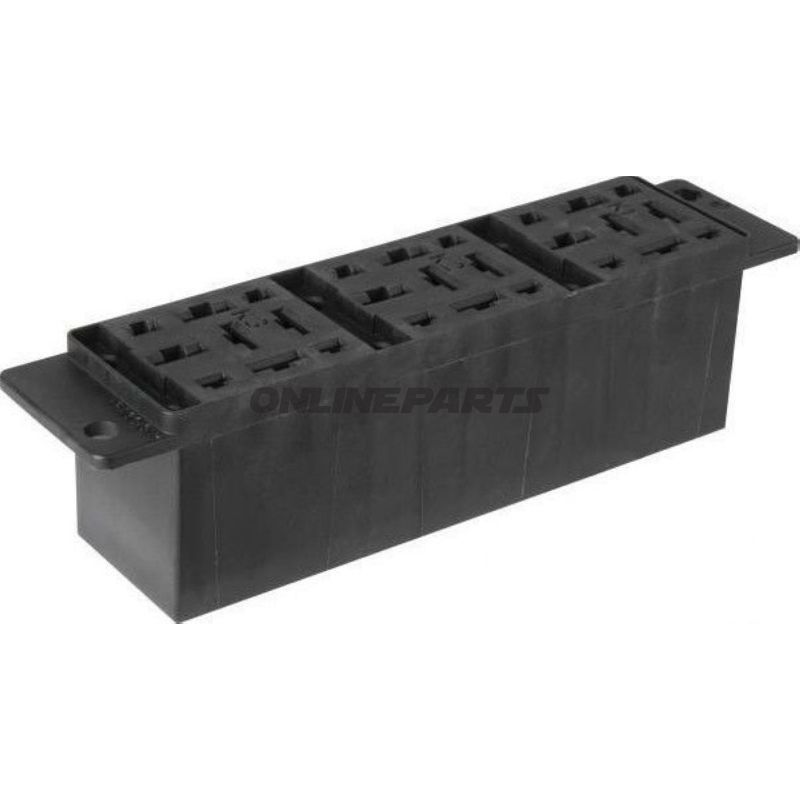

Relay Socket 9-Pole

9-polig reläplint med hållare för 3 reläer — för flatkabel 6,3 mm och 2,8 mm

Produktöversikt: Detta är en 9-polig reläplint med integrerad hållare avsedd för montering av upp till tre standardreläer. MPN för delen är 118.00.71 och varan kan identifieras via GTIN 4026736435479. Kopplingsdonet levererasi svart och är utfört med flatkabelskydd (klinghållare) för elektriska anslutningar.

Funktion och användning: Reläplinten fungerar som mekanisk och elektrisk gränssnitt mellan reläer och bilens kabelnät. Det gör det möjligt att montera och byta reläer snabbt utan svetsning eller direkt lödning av ledningar. Hållaren organiserar tre reläer samlat, vilket förenklar installation i säkrings-/reläboxar eller på 12 V-system i fordonsapplikationer.

• Antal poler: 9-polig konfiguration, lämplig för reläer med 9 anslutningspunkter.
• Anslutningsteknik: Kombinerad för flatkabel 5 × 6,3 mm och 4 × 2,8 mm, som täcker de mest använda flatkabelförbindelserna i fordonsinstallationer.
• Kontakt typ: Flatkabelskydd (flat blade sleeves), avsedd för tryck- och friktionsförbindelse med standard flatstift.
• Isolering: Kopplingsdonet är isolerat för att minska risken för kortslutning och för att säkerställa elektrisk separation mellan terminalerna.
• Svetsning/Lödning: Ingen lödning av reläkontakter krävs; reläerna sätts i hållare och kopplas med flatkabel.

Materialval och egenskaper: Huset är utfört i svart, elektriskt isolerande plastkomponent, utformat för att klara vanliga vibrationer och temperaturbelastningar i fordon. Kontaktinföringar är utformade för att ta emot flatkabel 6,3 mm och 2,8 mm; materialet i kontaktledningarna är vanligtvis tenn- eller nickelbelagt kopparlegering för god elektrisk ledningsförmåga och korrosionsmotstånd (observera: specifik legering är producentstyrd och inte angiven i produktdatan). Produkten levereras utan värmeskrympsslang och utan lödförbindelser, vilket innebär att installation primärt sker med tryck- och enkelt flatkabelanslutning.

Kompatibilitet och montering: Reläplinten är lämplig för standard 9-poliga reläer och används ofta i bil- och motorcykelinstallationer där flera reläer önskas samlas. Den trefaldiga hållaren gör det enklare att centralisera reläfunktioner (t.ex. belysning, värme, styrning) i samma modulområde. Ta hänsyn till monteringsrum och åtkomst till flatkabel vid val av placering, då plattanslutningarna kräver plats för in- och uttag.

Tekniska data (utdrag):

Användningstips för tekniker: Se till korrekta flatkabeldimensioner vid utrustning (2,8 mm vs. 6,3 mm) för att undvika lösa kopplingar. Vid montering i områden utsatta för fukt eller salt rekommenderas lämpligt korrosionsskydd av kontaktytor och korrekt säkring av kabelstammar för att minimera mekanisk belastning på flatkablarna. Kontrollera reläernas pinnkonfiguration mot plintens layout före installation.

Varumärkesinformation: Trots att märket inte anges i produktdaten, identifieras komponenten entydigt via MPN 118.00.71 och GTIN 4026736435479, vilket gör den användbar för inköp och reservdelshantering i professionella verkstäder.
