Relay Schliesser 24V 20A5-Polig Incl Holder

Lukker-relä 24 V, 20 A, 5-polk med hållare för bil/motorcykel

Produkt: Lukker-relä (schließer) från Hella, modellnummer MPN 108.02.75 (GTIN 4082300688481). Detta är ett kompakt 5-poligt relä avsett för 24 V-system och vanliga bil- och motorcykelapplikationer som huvudstrålkastare, extra fjärrstrålkastare, horn, värmeelement, fläktar, elrutor, luftkonditionering och tändningsreläer.

Funktion

Reläet fungerar som ett lukker-relä (normalt öppet kontakter) — när styrspolen aktiveras, sluts kretsen mellan strömkälla och förbrukare. Det finns inbyggd parallellmotstånd till spolen för att säkerställa kontrollerad avladning/utsläckning och minska spänningsvariationer (dämpar transienter vid frånkoppling). Reläets primära funktion är att låta låga styrlaster styra högre belastningar utan att låta stora strömmar passera genom kontakt- eller styrkontakter i instrumentbrädan eller styrdon.

Material och konstruktion

• Kapsel och hållare: Kompakt plast-/termoplastkapsel med monteringshållare för enkel fastsättning i chassi eller reläpanel. Hållaren gör det praktiskt att montera och byta relä utan att behöva löda eller ändra befintliga ledningar.
• Kontakter och terminaler: Messing-/metallegeringar belagda för korrosionsbeständighet och god elektrisk ledningsförmåga — utformade för upprepade byten vid nominella strömmar.
• Spole: Isolerad spole specificerad för 24 V drift med parallellmotstånd för stabil drift. Termiskt och elektriskt dimensionerad för drift i temperaturintervallet -40 °C till 125 °C.

Tekniska specifikationer

De viktigaste tekniska uppgifterna är hämtade från tillverkarens information:

• Spänning: 24 VDC

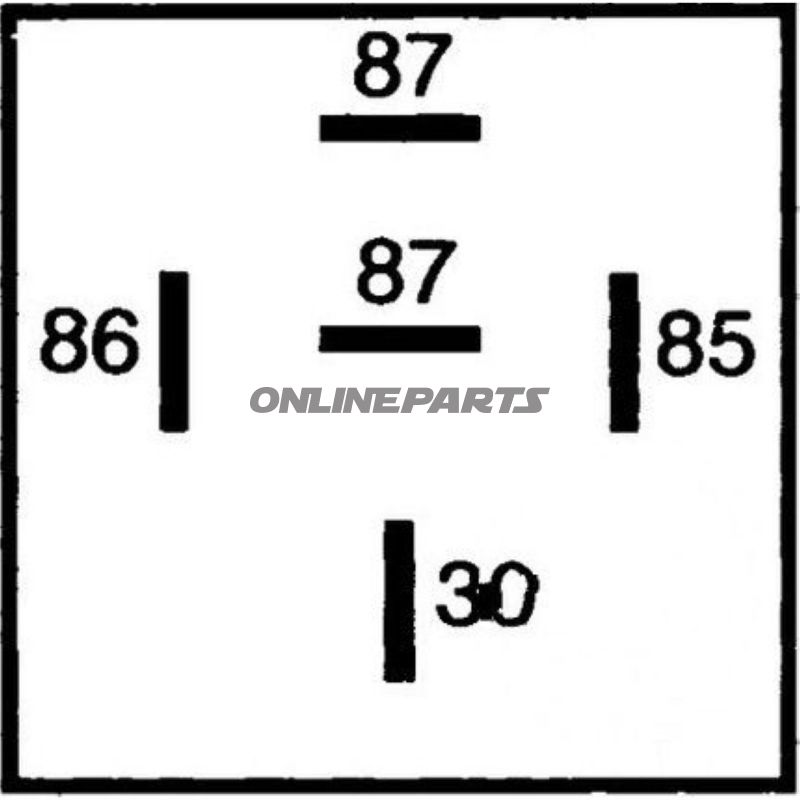

• Antal Poler: 5
• Kontaktfunktion: Lukker (normalt öppen)
• Nominell belastning (resistiv belastning): 20 A
• Induktiv belastning: 5 A
• Kapacitiv belastning: 5 A
• Driftstemperatur: -40 °C till 125 °C
• Vikt: ca. 25 g
• Monteringsmöjlighet: Inkluderad hållare för enkel montering

Kompatibilitet och användning

Detta relä är lämpligt för 24 V fordonsystem — typiskt skåpbil, lastbil, buss, specialfordon och vissa motorcyklar med 24 V-installation. Använd det för att flytta höga belastningsströmmar bort från känsliga kontakter och kabelsnurrar genom att låta reläkontakterna bära belastningen. Var särskilt uppmärksam på induktiva laster (motorer, spolar, värmemattor): här är reläets induktiva belastningsgräns på 5 A relevant vid val av relä till dessa typer av användare.

Fördelar med konstruktionen

• Robust drift över bred temperaturintervall (-40 °C till 125 °C) — lämplig för både inomhus- och utomhusmontering i motorutrymmet eller instrumentpanelen.
• Hållaren levereras tillsammans med reläet, vilket gör utbyte och fastsättning snabbare vid service.
• Parallellmotstånd till spolen bidrar till bättre kontroll vid frånkoppling och minskar elektriska störimpulser i bilens strömförsörjning.

Identifikation

Tillverkare: Hella. Modell/MPN: 108.02.75. GTIN: 4082300688481. Dessa nummer kan användas för att säkerställa korrekt ersättning eller när man söker kompatibilitet i reservdelsdatabaser.

Praktiska bemärkningar vid installation

• Kontrollera belastningstyp (ohmsk vs. induktivt / kapacitiv) och säkerställ att nominell ström inte överskrids för att undvika kontaktutbränning eller förkortad livslängd.
• Se till korrekt säkring i huvudströmmen och god jordning för att minimera elektriska störningar.
• Vid montering i vibrationsmiljö rekommenderas korrekt fixering av hållaren och kontroll av terminalförbindelser efter körning.

Hella:s relä 108.02.75 är en praktisk, liten enhet för styrning av 24 V-belastningar upp till 20 A, särskilt lämplig för installationer där plats, enkel utbyte och driftsäkerhet under varierande temperaturer är krav.
