Relay Schliesser 24V 20A5-Polig Incl Holder

Låskretsrelä 24 V, 20 A, 5-poligt med hållare för fordonsinstallationer

Produkten är ett 5-poligt låskretsrelä från Hella (MPC: 108.02.67, GTIN: 4082300688412) avsiktligt för 24 V-system i fordon. Reläet stänger strömmen mellan strömkällan och belastningen det styr, och levereras med en monteringshållare för enkel fastsättning i motorutrymmet eller på chassit.

Funktion och användningsområden

• Relätypen är ett låskrets (normalt öppet låser kretsen vid aktivering) med fem poler, vilket möjliggör att kombinera styr- och strömförbindelser i en enhet.
• Används vanligt för huvudljus, extraljus, siren, kabinens uppvärmning, fläktmotorer, elektriska fönsterhissar, klimatanläggning och tändningsrelaterade kretsar i yrkesfordon och större maskiner.
• Inbyggd parallellmotstånd till spolen förbättrar avbrytning och driftsegenskaper vid in- och avkoppling.

Material och konstruktion

Reläet är utfört enligt Hella-standarder med plastnyhus och metallkontakter, dimensionerat för fordonmiljöer. Hållare i plast/metallfästen ingår för säker montering och vibrationsstabilitet. Den parallella motståndet på spolen är monterad internt för att säkerställa korrekt urladdning och bättre kontaktliv vid upprepade byten.

Elektriska och miljömässiga specifikationer

• Nominell spänning: 24 V
• Nominabel belastning ( kontinuerlig): 20 A
• Ohmsk start-/maks belastning: upp till 30 A
• Induktiv belastning: 5 A
• Kapacitiv belastning: 5 A
• Temperaturområde: -40 °C till 125 °C

Tekniska fördelar och driftöverväganden

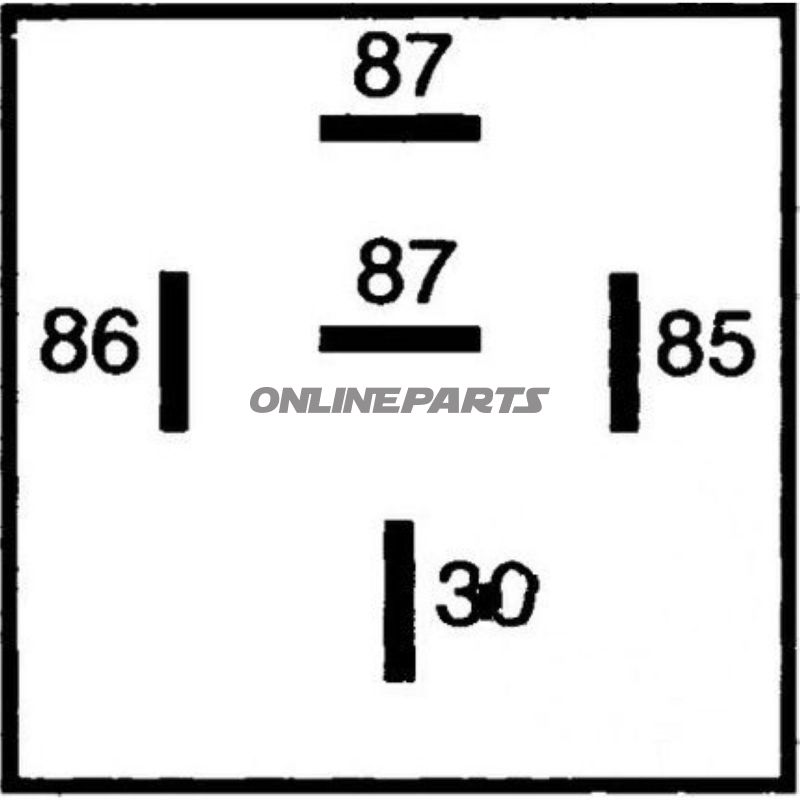

• 5-polig design gör det möjligt att implementera styrkontakt och flera utgångar/tillbakkopplingar utan extra reläer.
• Hållaren förenklar mekanisk montering och gör utbytes snabbare vid service.
• Reläets specifikationer för nominell ström och temperatur gör det lämpligt för kontinuerlig användning i tung fordonsapplikationer.
• Tänk på korrekt säkring och kabelarea i installationen för att undvika spänningsfall vid 20–30 A belastningar.

Kompatibilitet och installation

Reläet är designat för 24 V-system och passar för yrkes- och specialfordon, jordbruksmaskiner och andra applikationer med samma spänningsnivå. Var uppmärksam på kontaktkonfigurationen vid bytet för att matcha befintliga kontakter eller pigtail; den medföljande hållaren kräver lämplig monteringsplats och fästmetod.

OBS: Produkten identifieras som Hella 108.02.67 (GTIN 4082300688412). De angivna elektriska värdena (induktiv/kapacitiv/ohmsk) bör matchas med den konkreta belastningen i ditt nät för att säkerställa lång livslängd och säker drift.
