Relay Schliesser 12V 40A5-Polig Incl Holder+Diode

Låsningsrelä 12 V, 40 A, 5-poligt med hållare och dämpdiode — till lampor, horn och annat tillbehör

Produkt: Låsningsrelä (arbetströmsrelä) från Hella, modell MPN 108.02.68, GTIN 4082300688450. Reläet är ett 5-poligt mini-relä avsett för 12 V-system och levereras med monteringshållare och inbyggd dämpdiode.

Funktion

• Reläets primära funktion är att stänga strömmen mellan strömkälla och belastning, dvs. att styra högströmsrörelser via en lågströmstyrkrets. Det används typiskt till huvudstrålkastare, extra strålkastare, siren, uppvärmningselement, fläktar, elrutor, klimatanläggning och tänd-relaterade kretsar.
• Den inbyggda dämpdioden skyddar styrkretsen mot spänningsspikar när spolen bryts, vilket minskar risken för skador på styrkomponenter och elektriska signaler.

Tekniska egenskaper

• Nominalspänning: 12 V DC.
• Nominell belastning/angiven belastningskapacitet: 40 A (ohmsk belastning).
• Induktiv belastning (t.ex. motorer, spolar): 15 A.
• Kapacitiv belastning: 5 A.

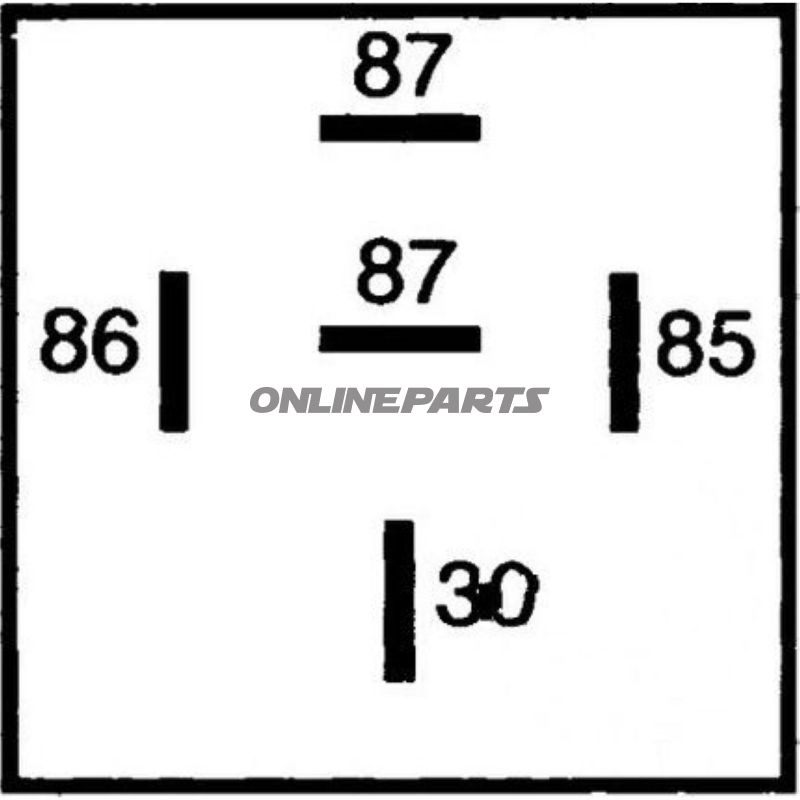

• Antal poler: 5 (lås-funktion).
• Temperaturområde: från -40 °C upp till +125 °C.
• Monteringshållare: Ja — gör det lättare att fästa reläet i fordonets elkonstruktion och säkerställa korrekt positionering och vibrationsanpassning.

Material och utförande

• Huset är tillverkat i plast/kompositmaterial som är lämpligt för motorcykel- och bilmiljöer; materialvalet ger elektrisk isolering och skyddar spole och kontakter mot fukt och smuts under normala driftsförhållanden.
• Kontakter och strömförande terminaler är dimensionerade för kontinuerlig belastning upp till 40 A vid korrekt kabeldimensionering och klämm-anslutning. Exakt kontaktmetalltyp specificeras av tillverkaren Hella.
• Dämpdiode ingår för att säkerställa att spole-spänningstoppar inte påverkar styrsystemet vid avbrott.

Kompatibilitet och användning

• Reläet är lämpligt för 12 V-driftssystem i motorcyklar, mopeder och bilar samt till eftermonterade utrustningar där en styrkrets önskar bryta hög ström utan att belasta manöverkontakter eller elektroniska styrenheter direkt.
• Passar till applikationer med hög startström (t.ex. fläktar och horn) förutsatt korrekt dimensionerade ledningar, säkringar och anslutningar.
• Monteringshållaren förenklar utbyte och service i befintliga körsituationer och gör det enklare för mekaniker att integrera reläet i befintligt kabelnät.

Praktiska bemärkningar vid montering

• Använd kablar och säkringar dimensionerade efter nominell ström (40 A) och den angivna induktiva belastningen vid motorer och fläktar.
• Säkerställ korrekt polaritet vid anslutning av dämpdiodens styrterminal; felanslutning kan förhindra korrekt spolefunktion.
• Kontrollera kontaktmotståndet och säkerställ god mekanisk fastsättning för att motverka uppvärmning vid höga belastningar och vibrationer.

Identifikation: Hella 5-poligt 12 V låsningsrelä, modell 108.02.68 (MPN), GTIN 4082300688450. Produkten tillverkas av Hella och följer tillverkarens tekniska specifikationer för belastning och temperatur.

Kontakta en expert eller se Hella-dokumentation för detaljer om elektriska diagram och rekommenderad säkrings- och kabeldimensionering vid specifika tillämpningar.
