Relay Schliesser 12V 40A4-Polig

Låslägesrelä 12 V 40 A, 4-poligt för bil och motorcykel

Detta 4-poliga låslägesrelä från Hella (MPN: 108.02.63, GTIN: 4082300688429) är ett kraftminirelä som är avsett att stänga strömkretsen mellan en strömkälla och en elektrisk konsument i 12 V-system. Reläet är lämpligt för användningar där belastningen ska styras direkt från en lågsignallen, till exempel helljus, extra lampor, horn, uppvärmningselement, fläktar, fönstermotorer, klimatanläggning och tändningsrelaterade kretsar.

Funktion

• Reläet fungerar som ett normalt öppet (sluter) kontaktstift: när spolen aktiveras sluts Kretsen mellan in- och utgångssidan.
• Inbyggd parallellmotstånd till spolen säkerställer kontrollerad spolslutning och reducerar störning/pindling vid frånkoppling.

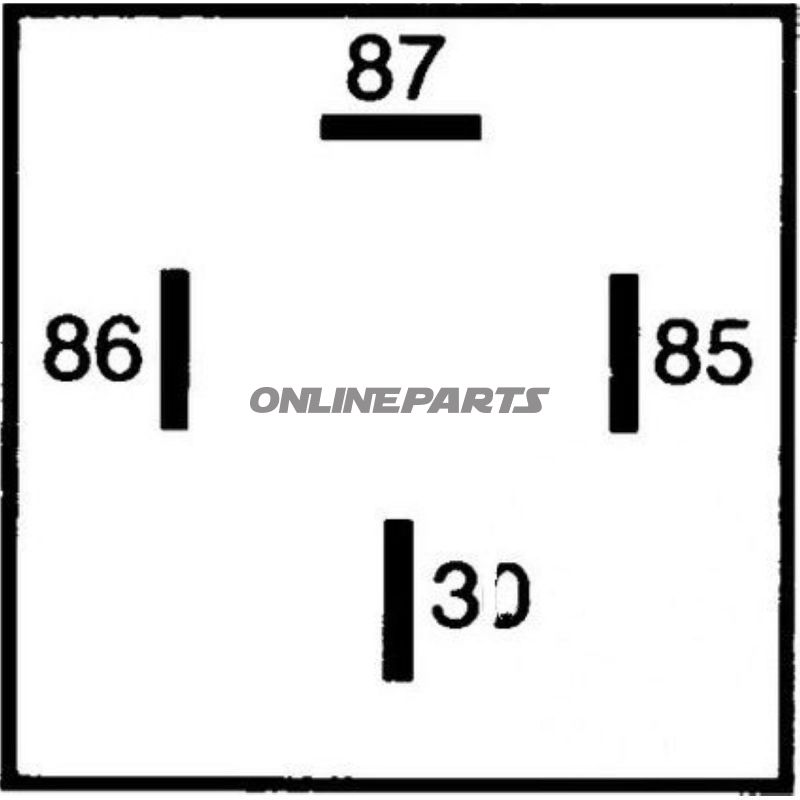

• 4-polsk konfiguration möjliggör separata ström- och styrkontakter eller extra säkring av kretsar beroende på kabeldragning samt snabb utbytes i fordonets installationer.

Materialval och egenskaper

• Huset är tillverkat i material avsedda för elektriska tillämpningar med god isolering och motståndskraft mot vibrationer i motor- och karossmiljöer.
• Kontakmaterialen är utvalda för att hantera både resistiva och induktiva belastningar; särskilt anpassat för upprepade växlingsbelastningar vid belastningsströmmar upp till angivna gränser.
• Temperaturområde från -40 °C till +125 °C innebär att reläet kan fungera under krävande driftförhållanden utan nämnvärd förändring i elektrisk prestanda.

Tekniska data

• Nominell spänning: 12 V
• Nominell ström/Ohmsk last: 40 A
• Induktiv belastning (typisk): 15 A
• Kapacitiv belastning: 5 A
• Antal poler: 4
• Vikt: ca. 24 g

Den angivna belastningsfördelningen avspeglar reläets karaktär: upp till 40 A vid resistiv belastning (t.ex. värmeelement), medan induktiva belastningar som motorer och spolar bör begränsas till cirka 15 A för att säkerställa lång livslängd och begränsa gnistbildning. För kapacitiva belastningar rekommenderas en maximal ström på omkring 5 A.

Montering och kompatibilitet

• Reläet levereras utan hållare; planera lämplig säkrings- eller monteringslösning i installationsutrymmet.
• Passar i standardreläsfjädrar/hållarlösningar för 4-poliga motorreläer och minireläer, men kontrollera pin-pin-konfiguration och kabeldragning i ditt fordon före montering.
• Rekommenderas till mekaniker och tekniker som arbetar med eftermontering eller byte av styrreläer i 12 V-system.

Kvalitet och identifikation

Detta relä är från Hella, en känd leverantör av bil- och fordonskomponenter. Produktidentifikation med MPN 108.02.63 och GTIN 4082300688429 möjliggör exakt matchning av reläet med reservdelssedlar eller fabriksnummer vid beställning och dokumentation.

Användningens anmärkningar

• Kontrollera att ström- och jordförbindelser är dimensionerade korrekt för de aktuella strömkraven och att säkringar i kretset är passande.
• Vid styrning av induktiva laster rekommenderas användning av kompletterande skydd (t.ex. avstängningsdiode eller störningsdämpning) om systemet kräver det.
