Relay

Relä 4-poligt 12 V för halv- och helljus samt andra förbrukare

Produktöversikt: Detta är ett 4-poligt shuntrelä från Hella (MPN: 108.05.97, GTIN: 4082300078688). Reläet är utfört som ett minirelä med hållare och parallellmotstånd till spolen. Det används för att koppla strömmen mellan strömkälla och elektrisk förbrukare och är avsett för belastningar som strålkastare, extraljus, tuta, värmare, fläktmotorer, elhissar, klimatanläggningar och tändningskretsar.

Funktion:

• Reläets primära funktion är att styra stora strömmar till en förbrukare med hjälp av en lågströmsspole. När spolen aktiveras sluts kontaktsatsen (slutande funktion) och leder strömmen från klämma 30 till klämma 87.
• Parallellmotstånd till spolen ingår för att säkerställa stabil avlastning av spolen och minska störningar/återkoppling i styrkretsen.
• Lämpligt för både resistiva och induktiva belastningar, vilket gör reläet lämpligt för både lampor och motoriserade förbrukare.

Material och konstruktion:

• Hus och hållare: Robust plast/kompositutförande avsett för montering i hållaren som följer reläets miniformat.
• Kontaktmaterial: Kontaktsatsen är dimensionerad för höga strömmar och utförd i material som tål upprepad belastning utan snabb nötning (kontaktens specifika legering är tillverkarspecificerad som industristandard för kraftreläer).

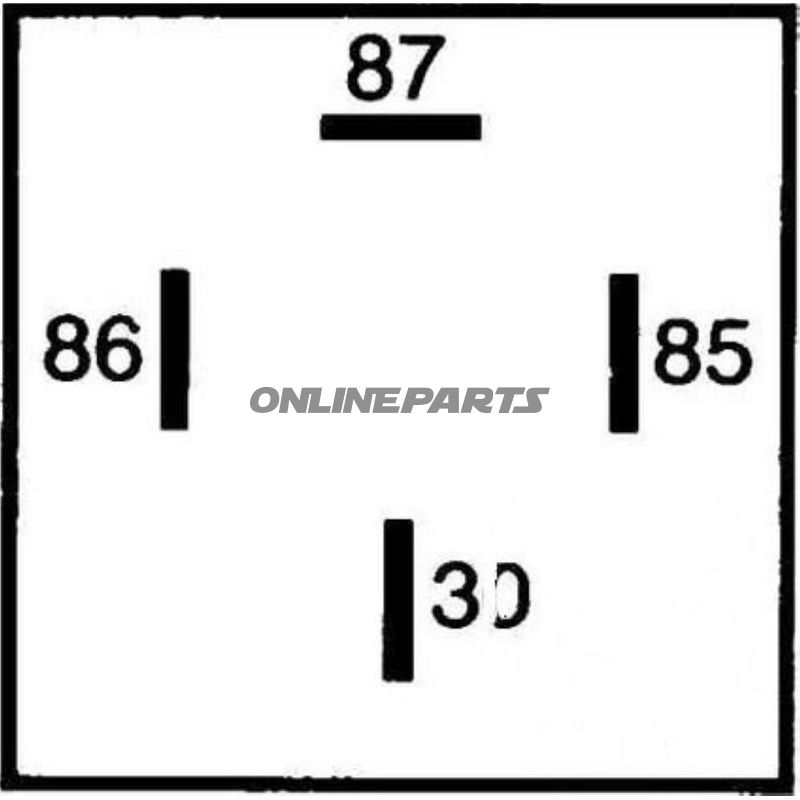

• Terminaler: Två flata stift 6,3 mm för spolansidor och två flata stift 9,5 mm för strömförande kontakter (klämmor 30 och 87) för säkrare anslutning av kablar och kabelskor.

Tekniska egenskaper:

• Spänning: 12 V (användbar i vanliga motorcykel- och bilsystem).
• Poltal: 4-poligt (slutande kontakt).
• Temperaturområde: Upp till max. 80 °C drifttemperatur.
• Belastbarhet vid +80 °C:
  • Ohmsk (resistiv) belastning: 50 A
  • Induktiv belastning: 46 A
  • Kapacitiv belastning: 44 A
• Montering: Levereras som minirelä med hållare, vilket förenklar fastsättning i befintliga reläpaneler.
• Kontakt-ID och schema: Steckerausführung-ID B3, schematiskt S2 (tillverkarens benämning för kontakt- och kontakterstyp).

Kompatibilitet och användning:

• Designat för 12 V-system i motorfordon; typisk användning i motorcyklar, mopeder och personbilar med motsvarande strömkrav.
• Lämpligt där styrkretsen ska avlastas från hög ström (t.ex. när helljus, extraljus eller fläktmotorer ska drivas direkt från batteriet via relä).
• Kontakterna och de större flata stiften gör det lätt att ansluta standard kabelskor och säkerställa låga övergångsresistenser.

Fördelar med konstruktionen (kort och realistiskt):

• Hög belastningskapacitet vid driftstemperatur upp till 80 °C.
• Integrerad hållare för enkel montering och utbyte i befintliga installationsmiljöer.
• Parallellmotstånd minimerar spole-relaterade störningar i styrkretsen.

Identifiering: Produkten är tillverkad av Hella och identifieras med MPN 108.05.97 och GTIN 4082300078688, vilket gör det möjligt att korsa med produktinformation och reservdelslistor.

Anmärkningar om montering och säkerhet:

• Kontrollera alltid ledningars tvärsnitt och säkringsvärde i förhållande till reläets belastningsspecifikationer.
• Vid montering i slutna utrymmen eller nära värmekällor bör temperaturgränsen på 80 °C respekteras för att säkerställa lång livslängd.
• Använd korrekt kabelsko på 9,5 mm- och 6,3 mm-flata stiften för att undvika dålig kontakt och uppvärmning.
