RELÄUTTAG M TAB MIN 5 ST ALTN 1180060

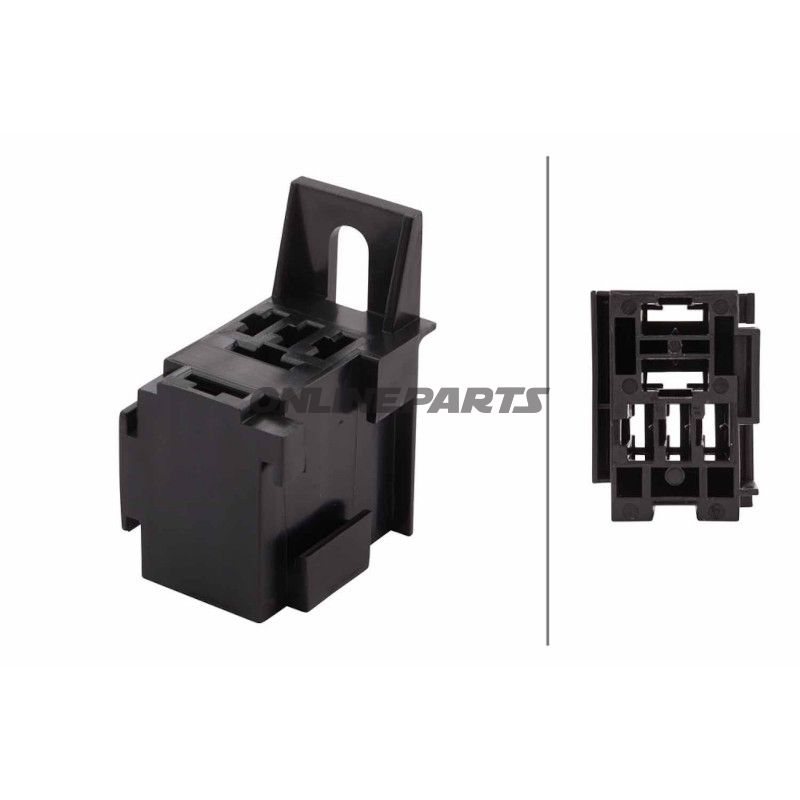

Relästik med flik, 5-polig — för montering av standardreläer

Denna relästik från Hella (MPN: 141.24.89, GTIN: 4082300819373) är en standardstik för montering av 5-poliga reläer med flik/lasche. Produkten används främst i elektriska kretsar i fordon där ett säkert, mekaniskt fäste stift är önskvärt. Beskrivningen vänder sig till mekaniker och erfarna motorcyklister som behöver ett robust, utbytbart relästik vid reparation eller underhåll.

Funktion

• Ger elektrisk förbindelse mellan relä och ledningsnät via en 5-polig kontaktuppläggning.
• Fliken (laschen) gör det möjligt att fästa relästiken mekaniskt till chassi eller beslag, vilket minskar vibrationer och oavsiktlig avkoppling.
• Passar till standardreläer med motsvarande polplacering och terminaldiametrar.

Material och konstruktion

• Kontaktterminaler avsedda för terminaldiametrar Ø 4,8 mm och Ø 6,3 mm — vanligtvis tillverkade i tinnbelagt koppar eller liknande kopparlegering för god elektrisk ledningsförmåga och korrosionsbeständighet.
• Hus och flik i värmebeständig, elektroteknisk plast för mekanisk stabilitet och isolering under normala fordonsdriftsförhållanden.
• Designad för att tåla vibrationer och vanlig värmeutveckling i motorutrymmen eller bakljuskonstruktioner, förutsatt korrekt montering.

Tekniska detaljer och kompatibilitet

• Polantal: 5-polig — vanlig konfiguration för standardbil- och motorcykelreläer.
• Terminaldiametrar: Ø 4,8 mm och Ø 6,3 mm — kontrollera att reläets flik/terminal matchar dessa storlekar vid byte.
• Tidigare artikelnummer / ersättning: ersätter Hella 8JD 733 767-001 (angiven referens i Hella-sortimentet: 8JD 733 767-107 i samband med relästik-typen).
• MPN: 141.24.89 och GTIN: 4082300819373 anges för entydig identifiering vid beställning och reservdelssökning.

Montering och säkerhet

• Montering och demontering bör utföras av kvalificerad personal. Säkerställ korrekt fastsättning av fliken och god elektrisk förbindelse vid terminalerna.
• Vid crimpning eller lödning av kablar ska lämpligt krympmaterial och isolering användas för att undvika korrosion eller lös kontakt.
• Kontrollera reläets polplacering och spänningskrav före montering för att undvika felkoppling.

Användningsområden

• Standard relämontering i bilar, motorcyklar och andra fordon.
• Ersättningsdel vid slitage, oxidation eller skada på det ursprungliga relästiket.
• Använd där en mekanisk fästflik behövs för att reducera rörelse och säkerställa långvarig förbindelse.

Hella-relästiket (produktbenämning enligt leverantören: RELÄSTIK M TAB MIN 5 STK ALTN 1180060) är dimensionerat att följa gängse industristandarder för reläterminaler. Använd MPN 141.24.89 eller GTIN 4082300819373 vid reservdelssökning för att säkerställa korrekt referens i delregistren.
