RELÄTID MQ

Timer-relä (off-fördröjt) för 12 V-system — tidsinställning 30–900 s

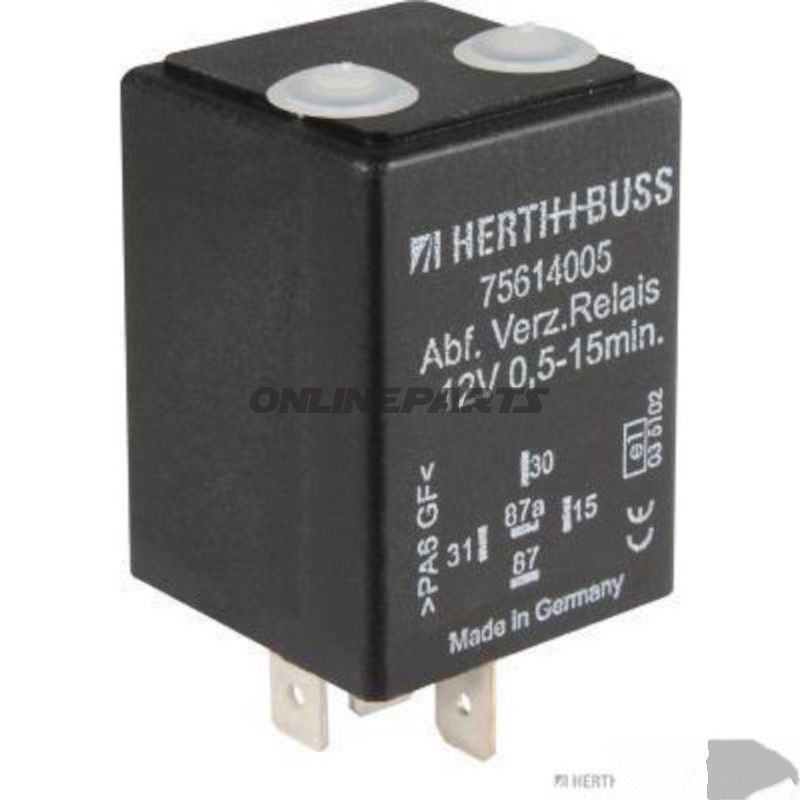

Detta relä är ett off-födröjt timer med fem poler och plana kontakter, avsett för 12 V on-board-system där en tidsfördröjning önskas vid avbrott av kretsen. Produkten levereras under artikelnummer (MPN) 108.07.07 och kan identifieras via GTIN 4026736138233.

Funktion

Reläets primära funktion är att hålla en belastning ansluten under en förinställd period efter att styrsignalet upphör — en så kallad off-fördröjt funktion. Tidsinställningen kan justeras från 30 sekunder upp till 900 sekunder, vilket gör det användbart för efterkyla, ljusfördröjning, flädersstyrning eller andra applikationer där avkoppling ska fördröjas. Reläet byter via en intern växelkontakt (change), vilket möjliggör både signal- och belastningsstyrning i samma enhet.

Material och konstruktion

• Hus och kapsling: Robust kapsling med IP54-skydd, som skyddar mot damm i skadliga mängder och sprutvatten. Passar för användning i motorcykelmiljöer där damm och fukt förekommer, men inte för konstant nedsänkta eller extremt fuktiga omgivningar.
• Elektriska anslutningar: Fem plana kontakter (5 × 6,3 mm) med standard försörjningsterminal märkt 30. Plana kontakter ger enkel montering och utbyte i säkrings- eller reläboxar.
• Termiskt område: Construeerad för drift vid temperaturer från -40 °C upp till +85 °C, vilket täcker normala driftstemperaturer för fordon och verkstadsmiljöer.
• Mekaniska dimensioner: Kompakt enhet med ungefärliga mått 30 mm (bredd) × 40 mm (höjd) × 30 mm (djup) — lätt att integrera i befintliga reläpaneler eller skåp.

Elektriska specifikationer

• Nominell spänning: 12 V DC.
• Belastningskapacitet: Maxim. 10 A vid de specificerade kontakterna — lämpligt för mindre till medelstora belastningar som lampor, små fläktar eller styrkretsar.
• Antal poler och kontaktfunktion: 5-polig växelkontakt (change), vilket möjliggör flera anslutningsalternativ i samma relä.
• Tidsområde: Justerbart från 30 s till 900 s (30–900 sekunder) för exakt anpassning till applikationens behov.

Kompatibilitet och användning

Reläet är lämpligt för motorcykel- och bilapplikationer, industriella styrsystem och andra 12 V installationer där en tidsfördröjning vid avkoppling är nödvändig. Den kompakta formen och standard plana kontakter gör enheten enkel att ersätta i befintliga reläboxar eller montera på DIN-skenorlösningar med lämplig hållare (hållare medföljer inte).

Praktiska överväganden för montering och drift

• Kontrollera att belastningen inte överskrider 10 A kontinuerligt; vid högre ström bör extern mellanrelä eller kontaktor användas.
• Säkerställ korrekt polförbindelse till terminal 30 (försörjning) och övriga kontakter enligt systemets schematiska diagram.
• IP54-kapsling kräver fortsatt korrekt montering för att uppnå den angivna skyddsgraden — undvik montering där vattensprut direkt träffar kontaktförbindelser utan extra täckning.

Produktens tekniska identifikation och data finns även i leverantörens tekniska specifikationer (se MPN 108.07.07). GTIN 4026736138233 kan användas för sökning i reservdelsdatabaser.
