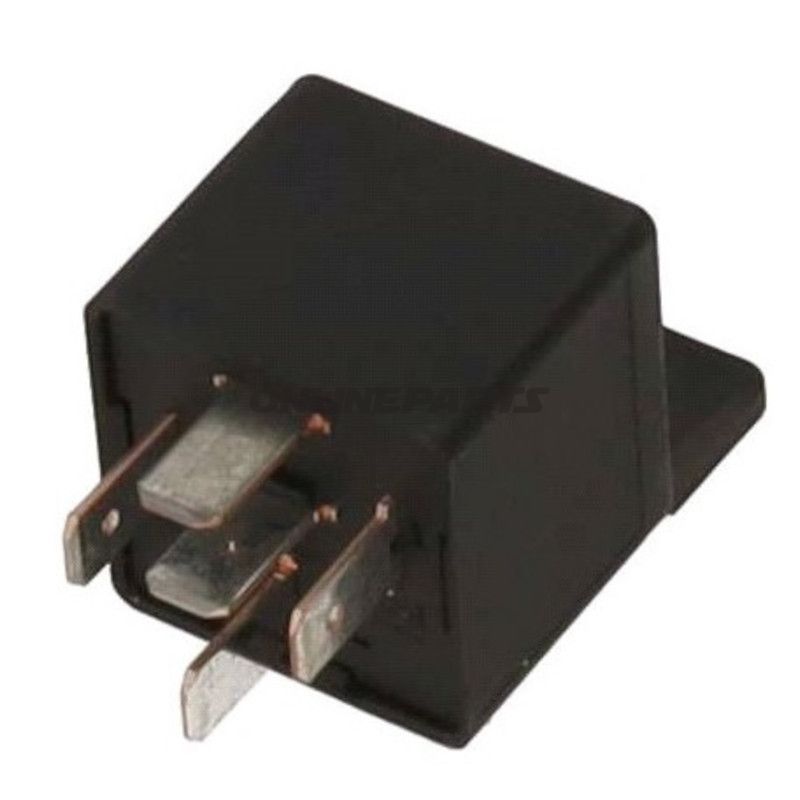

RELÄ MULTIFUNKTIONS-ID 12V 30A 5-POLIG

Multifunktionsrelä 12 V, 30 A, 5-poligt – universell användning för fordonets elektriska krets

Produkt: Multifunktionsrelä 12 V / 30 A, 5-poligt från Bosch (MPN: 108.06.91, GTIN: 4047026884845). Detta relä är ett kompakt arbetsflödesrelä avsett för att slå på och av strömförsörjningen till olika elektriska konsumenter i fordon och motorcyklar.

Funktion och användning

• Reläet fungerar som en elektromekanisk kontakt som isolerar styrkretsen från effektkretsen. När spolen tillförs 12 V byter kontakten läge och ansluter strömkällan till den anslutna nyttan.
• Typiska användningsområden inkluderar strålkastare och extraljus, horn, uppvärmningsanordningar, fläkdmotorer, fönsterregulatorer, klimatanläggning och delar av tänd- eller startkretsen.
• 5-polig konstruktion gör det möjligt att använda både växelkontaktfunktion (skenkontakt) och normalt öppen funktion (terminal 87/87a), vilket ger flexibilitet i installation och kretsbevakning.

Material och konstruktion

• Kontaktmaterial: hårt silver. Detta material valdes för bättre slitage- och korrosionsbeständighet samt låg kontaktresistans vid höga strömmar.
• Kapsling och interna komponenter är utförda i material som är lämpliga för drift i fordonsmiljöer med temperaturområde från -40 °C till +100 °C, vilket täcker normala drift- och motoromgivningstemperaturer.
• Designad som ett mini-relä med hållare för enkel montering i reläpaneler eller på kopplingsplattor i motorutrymmet och instrumentbrädan.

Tekniska data och elektriska prestanda

• Driftspänning: 8–16 V (typiskt 12 V-system)
• Nominell bäreevne: 30 A på terminal 87 (motståndslast). Terminal 87a indikerar normalt sluten kontakt med lägre bäreevne i den positionen.
• Angivna strömässiga kapaciteter (typiska driftsscenarier): motståndslast 30 A, motorbelastning upp till 50 A (inledande/peak), motor kontinuerlig 25 A; ljuslast 30 A; induktiv belastning 15 A.
• Vid normalt sluten kontakt är bäreevnen angiven som lägre: motståndslast 5 A, ljuslast 10 A, induktiv belastning 15 A.
• Skifttfunktion: växelkontakt, kan fungera som normalt öppen beroende på anslutning.

Kompatibilitet och praktisk användning

• Lämplig för eftermontering och service i bilar och motorcyklar med 12 V-system där platsen är begränsad och där ett 5-poligt relä krävs för både normalt öppna och normalt stängda funktioner.
• Använd rätt terminalanslutning och dimensionerade säkringar/kablar enligt de angivna strömvärdena för att undvika överbelastning och onödig uppvärmning.
• Bosch-varumärket och MPN 108.06.91 säkerställer kompatibilitet med många standardrelähållare och monteringslösningar i fordons- och motorcykelindustrins servicemiljöer.

Fördelar med denna typ av relä

• Robust kontaktmaterial (hårt silver) för längre livslängd vid höga strömmar.
• Brett temperaturområde som passar motorrumsförhållanden.
• Flexibel 5-polig konfiguration som täcker både vanliga och växellokals funktionella behov utan komplexa kretsändringar.

Teknisk översikt

Brand: Bosch. MPN: 108.06.91. GTIN: 4047026884845.

Obs: Vid installation bör kabeldragning, kontakter och säkringar dimensioneras efter den aktuella belastningen och lokala regler. GTIN och MPN anges för säker identifikation vid service och vid beställning av reservdelar.
