RELÄ MULTIFUNKTION

Multifunktionsrelä 4-poligt för 12 V-system – universell funktion för styrning av strömkretsar

Produktöversikt: Detta multifunktionsrelä (Relä nummer: 460, MPN: 108.02.46, GTIN: 4026736422233) är ett 4-poligt, 12 V-relä med inbyggd resistor avsedd för styrning av lås kontakter i fordonets elektriska system. Reläet levererar en lås-/kontaktfunktion och är designat för att hantera belastningar upp till 60 A.

Funktion och användning: Reläets primära funktion är att bryta eller ansluta ström i en krets med hjälp av en styrespole, vilket möjliggör fjärrstyrning av högströmkomponenter såsom startmotorrelaterade, värmeelement, pumpar eller fläktar. Den 4-poliga utförandet ger flexibilitet för både enkel- och flerstegs kopplingar, där flera kretsar kan bytas eller leds vidare genom reläets kontakter.

• Spänning: 12 V, lämplig för standard motorcykel- och bilinstallationer med 12 V-system.
• Kontaktfunktion: Låsningskontakt (closing), lämplig i situationer där reläet ska sluta kretsen vid aktivering.
• Belastningskapacitet: 60 A maks. kontaktbelastning — anger nominell maximal strömförbrukning på den belastade kontakten under normala driftförhållanden.

Material och konstruktionsdata: Reläet har en kompakt plast- och metallkonstruktion optimerad för minimalt platsbehov och låg vikt. Måtten är 25,9 mm i bredd, 24,9 mm i höjd och 25,9 mm i djup, med en vikt på ca. 37 g. Inbyggd resistor i spolen säkerställer stabil drift och minskar buller/avgångsproblem i styrkabeln.

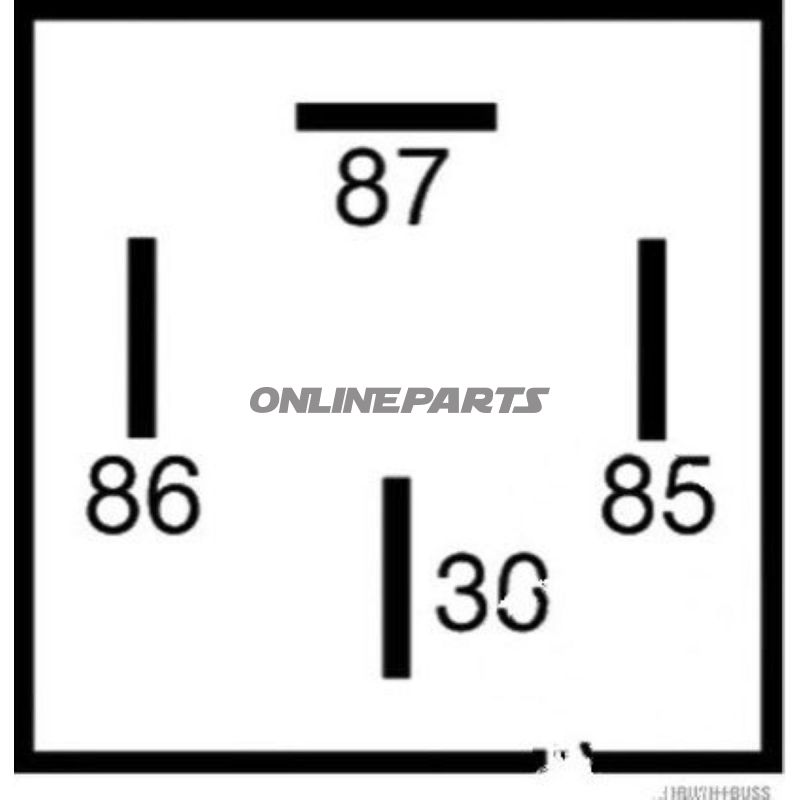

Elektriska och mekaniska anslutningar: Anslutningsteknik: två terminaler på 6,3 mm och två terminaler på 9,5 mm, vilket motsvarar vanliga flatstiftsanslutningar (fast-male spade terminals). Det följer inte med hållare/monteringsbeslag som standard.

Temperatur- och driftsförhållanden: Driftsområde är specificerat från -40 °C till +90 °C, vilket täcker de flesta klimat- och motoromgivningar där vibrationer och temperaturvariationer förekommer. Reläets konstruktion är lämplig för montering i begränsade utrymmen och under motorhuvsförhållanden, men extra skydd mot direkt vattenstrålar och kraftig smuts rekommenderas vid exponering.

Kompatibilitet och användningsöverväganden: Reläet används brett i fordonsapplikationer där en 12 V, 4-polig låsningsfunktion och höga strömkapaciteter krävs. MPN 108.02.46 och GTIN 4026736422233 kan användas för att verifiera korrekt reservdelsmatchning vid service och reparation. Kontrollera alltid kretsdiagram och säkringsdimensioner före installation för att säkerställa korrekt skydd och undvika överbelastning av kablar eller andra komponenter.

Tekniska data (tillägg):

Obs: GTIN 4026736422233 och MPN 108.02.46 bör användas vid beställning för att säkerställa korrekta reservdelsuppgifter. Produktbenämningen motsvarar en tysk beskrivning som "Multifunktionsrelais" och är lämplig för teknisk service och underhåll i fordon med 12 V elektriska systemer.
