RELÄ MULTIFUNKTION

Multifunktionsrelä 4-pol till 12 V-system (för ljuskrets, horn och assisterande funktioner)

Produktöversikt: Detta multifunktionsrelä (MPN: 108.02.44, GTIN: 4026736422240) är ett 4-poligt, 12 V-relä med inbyggd resistor, utformat för användning i motorcyklar och lätta fordon. Det hanterar både styrning av laddkretser, signalgivning och andra belastningar där ett kompakt, robust relä behövs.

Funktion och användning:

• Reläets primära funktion är att stänga en krets (stängningskontakt), dvs. vid aktivering ansluter det försörjningen till belastningen.
• Lämpligt för styrning av t.ex. horn, extra ljus, värmeelement och andra avlastningskretser från styrenheter eller manöverdon.
• Med inbyggd resistor, som kan användas för signals stabilisering eller för att anpassa spännings-/strömbalans i vissa styrkretsar.

Material och byggkvalitet:

• Kapsling och kärnkomponenter är utformade för låg vikt (ca. 38 g) utan onödig bulk — mått: bredd 28 mm, höjd 25 mm, djup 28 mm.
• Kontakter och terminaler är tillverkade i material vanligt förekommande för reläer (silverlegering eller tennbelagda terminaler), vilket säkerställer god strömförmåga och slitstyrka under normala driftförhållanden.
• Temperaturområde: från -40 °C upp till +85 °C, vilket täcker de flesta driftsförhållanden för motorcyklar och utomhusbruk.

Tekniska specifikationer (nyckelpunkter):

• MPN: 108.02.44
• GTIN: 4026736422240
• Driftspänning: 12 V
• Antal poler: 4
• Kontaktfunktion: Stängning (NO)
• Strömkapacitet: upp till 70 A (belastningsgräns beror på installation och kabeldimensionering)

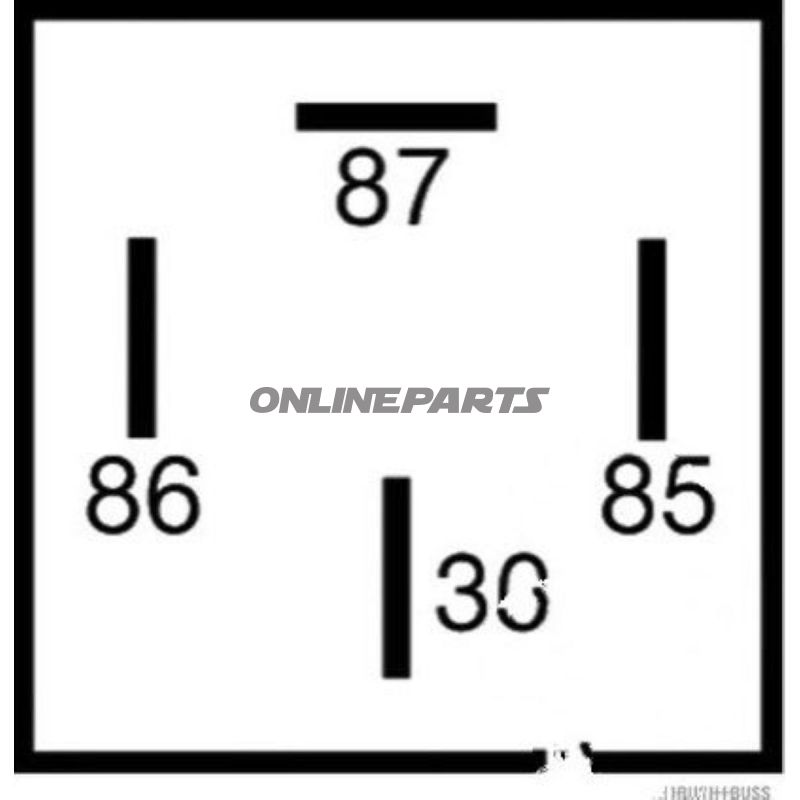

• Anslutningsteknologi: 2 terminaler 6,3 mm och 2 terminaler 9,5 mm (flat-kontakt / blad)
• Med resistor: Ja
• Holder medföljer inte

Kompatibilitet och installation:

• Designad för direkt montering i befintliga 6,3/9,5 mm flatpluggskablar utan särskilda adaptrar.
• Kan ersätta standard 4-poliga 12 V-reläer med motsvarande terminalkonfiguration och fysiska platsbehov (kontrollera mått och terminalplacering vid byte).
• Ingen hållare inkluderad — vid behov av klick- eller socketmontering bör lämplig hållare/sockel väljas separat.

Praktiska överväganden för mekaniker:

• Notera strömkapaciteten (70 A) vid dimensionering av kablar och säkringar — reläet klarar höga belastningar, men anslutningsklämmor och ledningsdragning måste matcha.
• Temperaturområdet gör reläet lämpligt för ramar med låga och höga temperaturvariationer; se till korrekt ventilation och skydd mot direkt exponering för vätskor om det behövs.
• Vid byte: jämför både MPN och fysiska mått samt terminaltyp för att säkerställa korrekt passform.

Ytterligare tekniska data:

Notera om märke: Produktdata anger inget specifikt varumärkesnamn; MPN (108.02.44) och GTIN (4026736422240) bör användas vid verifiering av reservdel och kompatibilitet.
