RELÄ MULTIFUNKTION

Multifunktionsrelä 12 V, 4-pol — använd för styrkretsar och belastningsavbrott

Beskrivning: Detta multifunktionsrelä (Relänummer: 449, MPN: 108.02.45, GTIN: 4026736422226) är en kompakt 4-polig enhet utformad för 12 V-system i motorcyklar och mindre fordon. Reläet är utfört med inbyggd resistans och har en lås-/slutfunktion (closing), vilket gör det lämpligt för styrning av belastningar såsom pumpar, fläktar, lampprogram eller andra elektriska förbrukare där en robust kontak­tfunktion i ett litet format önskas.

Funktion och användning:

• 4-poligt relä med lås-/slutkontakt — används för att koppla belastningar när styrkretsen aktiveras.
• Inbyggd resistans minskar kontaktbrus och kan hjälpa vid styrsignaler från elektroniska enheter.
• Typiska användningar inkluderar styrning av större förbrukare (upp till 30 A), tids- eller funktionsrelaterade kretsar samt ersättning av slitet eller trasigt originalrelä i befintliga installationer.

Material och konstruktion:

• Komponenter och kontakter är dimensionerade för 30 A belastning, vilket indikerar koppar- eller legeringskontakter med lämplig ytfärgbehandling för motstånd mot slitage och låg kontaktresistans.
• Plastkapslingen är kompakt (bredd 23 mm, höjd 26 mm, djup 15,5 mm) och skyddar det inre mot damm och mekanisk påverkan under normal användning.
• Vikt cirka 19 g — låg massa gör det praktiskt i utrymmeskrävande installationer utan stor extra belastning på monteringspunkter.

Elektriska och miljömässiga specifikationer:

• Driftsspänning: 12 V DC.
• Kontakkapacitet: upp till 30 A, lämpad för de flesta motorcykelapplikationer och mindre fordonsrelaterade tillbehör.
• Temperaturområde: från -40 °C till +85 °C — lämpad för utomhus- och motorrumsmiljöer under normala driftsförhållanden.

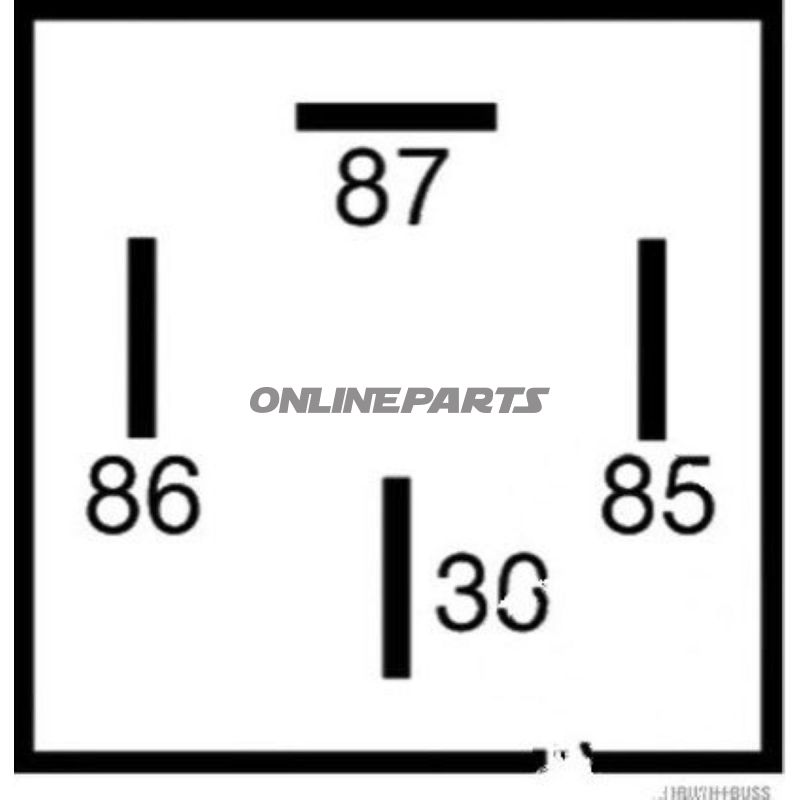

• Anslutningsteknologi: två terminaler 6,3 mm och tre terminaler 4,8 mm, vilket motsvarar vanliga flatstiftsanslutningar i fordonsinstallationer.

Fysiska mått och mekanisk montering:

• Dimensioner: B 23 mm × H 26 mm × D 15,5 mm — kompakt formfaktor gör det möjligt att montera reläet i trånga utrymmen eller i befintliga relähållare, förutsatt att terminalstorlekar och -placering passar.
• Det medföljer ingen hållare; fastsättning bör planeras med hänsyn till vibration och värmetransport.

Kompatibilitet och ersättning:

• Reläets MPN 108.02.45 och GTIN 4026736422226 kan användas för att identifiera kompatibilitet med originaldelar eller reservdelar. Se till att terminalkonfiguration och dimensioner överensstämmer med den befintliga installationen före utbyte.
• Eftersom reläet är 4-poligt med lås-funktion och 30 A kapacitet är det lämpligt som direkt ersättning för motsvarande reläer i många styr- och effektkretsar.

Tekniska data (utdrag):

Noteringar till montör och mekaniker:

• Kontrollera terminalplacering och polanslutningar före montering för att undvika felanslutning.
• Reläet levereras utan hållare — använd lämplig vibrationsdämpande monteringslösning vid montering på motorcyklar.
• Vid höga strömmar eller upprepad belastning rekommenderas att kontrollera kontaktmotstånd och temperatur efter installationen för att säkerställa korrekt drift.

Produkten nämns som "HERTH & BUSS, multifunktionsrelä 4-poligt, 12 V" i leverantörstexten, men framträder här identifierad främst via MPN och GTIN för entydig reservdelidentifikation.
