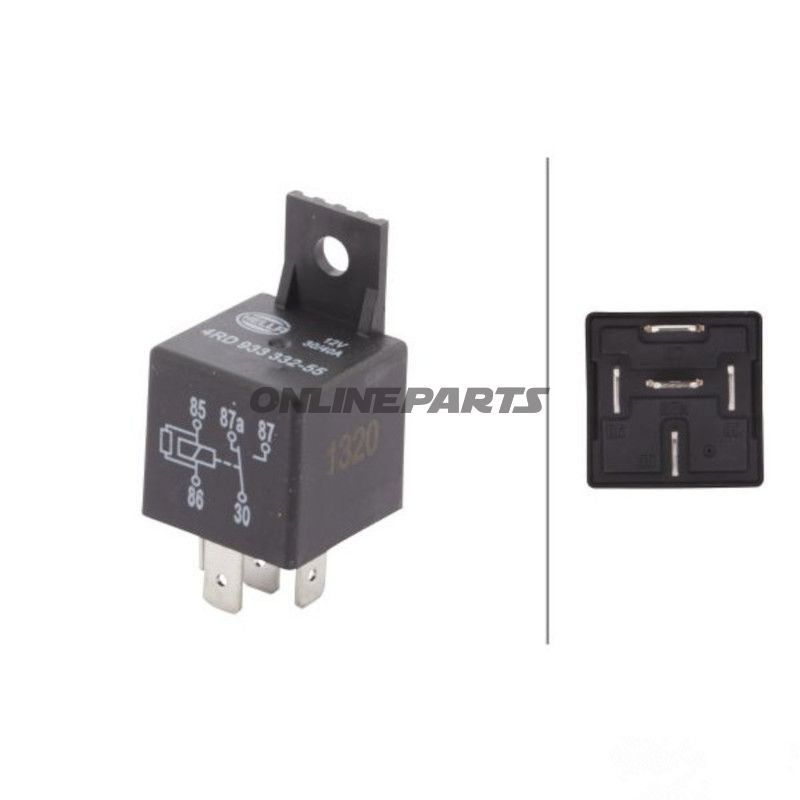

RELÄ MULTIFUNKTION 12V 5-POLIG MED HÅLLARE

Multifunktionell relä 12 V, 5-poligt med hållare — relä för bil- och motorcykel elektronik

Produkt: Multifunktionellt relä 12 V, 5-poligt med hållare från Hella (MPN: 108.06.61, GTIN: 4082300787825). Beskrivningen täcker funktion, materialval, tekniska egenskaper och typiska användningsområden för mekaniker och erfarna motorcyklister.

Funktion och användning

Detta 5-poliga relä fungerar som en växelkontakt (change over) avsedd för styrning av olika belastningar i 12 V-system. Reläet kan bryta eller växla signal mellan terminaler och används till komfort- och driftsfunktioner som närlys/fjärrlys, positionsljus, horn, bränslepump, ABS-returpump, uppvärmda speglar, el-fönster, fläkt för värme/AC och centrallås. Hållaren gör det enklare att montera och byta ut reläet i säkrings-/reläboxar eller på eget monteringsställe.

Tekniska data

• Spänning: 12 V DC
• Antal poler: 5
• Bytfunktion: Växelkontakt / multifunktion
• Nominell belastning: 40 A (kontinuerlig belastning)
• Temperaturområde: -40 °C till +125 °C
• Med hållare: Ja (inkluderad monteringshållare)

Materialval och konstruktion

Reläets kapsling och kontakter är designade för automobilverksamhet där driftstemperaturer och vibrationer ställer krav på hållbarhet. Kontakternas material är valt för god elektrisk ledningsförmåga och slitstyrka vid höga strömmar upp till 40 A. Hållaren är normalt tillverkad i värmetålig plast för mekanisk fastsättning och elektrisk isolation. Konstruktionen är beräknad för drift i slutna reläboxar och utsätts inte för direkta vattenstänker — montera enligt fordonstillverkarens anvisning.

Kompatibilitet och typiska användningsområden

Hella-multifunktionsreläet med MPN 108.06.61 används i en rad fordonsapplikationer där en 5-polig växelkontakt är nödvändig. Enligt leverantörens uppgifter är reläet lämpligt för användning i fordon från tillverkare som Audi, Chevrolet, Maserati, Mercedes, Opel, Peugeot, SEAT, Škoda och Volkswagen. Användningsområden inkluderar bland annat:

• Lysstyrning (närlys, fjärrlys, positionsljus, ljuskontakt)
• Komfortutrustning (el-fönster, centrallås, inredningsbelysning)
• Motor- och bränslestyrning (bränslepump, lambda-sensor-relaterad styrning)
• Elektriska hjälpare (värme/AC-ventilator, elektrisk hjälparvärmare)
• Säkerhetssystem (ABS-returpump, ESP-relaterade funktioner)

Praktiska anmärkningar för mekanikern

• Kontrollera alltid stiftkonfiguration och dog-leg/hållare-match vid utbyte — fysisk match mellan relä och hållare är avgörande för korrekt montering.
• Var uppmärksam på strömkrav i kretsen; 40 A nominellt anger maximal kontinuerlig belastning för kontaktmaterialet.
• Vid montering i motorutrymmet eller områden med hög värme: se till korrekt placering i förhållande till värmeavgivande komponenter, även om reläet bedöms till +125 °C.
• Byt alltid defekta reläer till korrekta ersättningsdelar med samma pol-konfiguration och elektriska specifikationer för att undvika fel i relaterade sensorer och aktuatorer.

Referensinformation

Tillverkare: Hella. Ursprungligt artikel-/MPN-nummer: 108.06.61. GTIN: 4082300787825. Tekniska data i enlighet med leverantörens specifikationer: 12 V, 5 poler, 40 A, med hållare.

Kontakta teknisk dokumentation eller servicehandboken för fordonet vid osäkerhet om användning eller kompatibilitet med specifika modeller och årsmodeller.
