Relä ID MQ 1080031

4-poligt 12 V shuntrelä för lampor, horn och elektriska förbrukare

Produkt: Hella 4-poligt shuntrelä (Relä ID MQ 1080031). Detta relä är märkt med GTIN 4082300688375 och tillverkarens artikelnummer (MPN) 108.20.07 från Hella.

Funktion

• Reläet fungerar som ett slutande relä: när spolen aktiveras sluts kretsen mellan strömkällan och den elektriska lasten, vilket tänder den anslutna enheten.
• Det är avsett att styras via kontakter, impulsgivare eller styrenheter och används där man vill låta en lågströmssignal styra en högre last.
• Typiska användningsområden inkluderar strålkastare och extraljus, horn, värmeelement, fläktmotorer, elektriska fönster, luftkonditioneringssystem och tändsystem.

Material och konstruktion

• Minirelä med hållare och flatstiftskontakter för mekanisk fastsättning och elektrisk anslutning.
• Kapsling och monteringsbeslag är utförda för praktisk montering i fordonets motorrum eller inre elektriska utrymme; designad för vanlig verkstadsanvändning utan särskilda krav på korrosionsskydd utöver standard Hella-kvalitet.
• Kontaktmaterial och spole är dimensionerade för de angivna elektriska lasterna för att säkerställa pålitlig brytning och förbindelse vid upprepad användning.

Tekniska data och egenskaper

• Nominalspänning: 12 V.
• Antal poler: 4 (slut-/kontaktfunktion).
• Kontakttyp: slutande kontakt (closing relay).
• Bärförmåga vid +80 °C (angiven som maximal last vid driftstemperatur):
• Resistiv last: 30 A
• Induktiv last: 16 A
• Kapacitiv last: 16 A
• Temperaturområde, maximum omkring: +80 °C
• Medföljande hållare för enkel fastsättning.

Kompatibilitet och användningsöverväganden

• Lämpligt för 12 V system i motorcyklar, bilar och andra fordon där laster ligger inom de angivna strömgränserna.
• Vid val för induktiva laster (t.ex. motorer och fläktar) bör man ta hänsyn till startströmmar och eventuellt använda kompletterande skydd eller dämpning om lasten närmar sig reläets begränsningar.
• Reläet levereras utan säkringsinsats; säkring bör placeras i strömförsörjningskretsen enligt gällande elektriska normer och installationens krav.

Fördelar med denna modell

• Kompakt minirelä med hållare gör det enkelt att montera i befintliga installationsutrymmen.

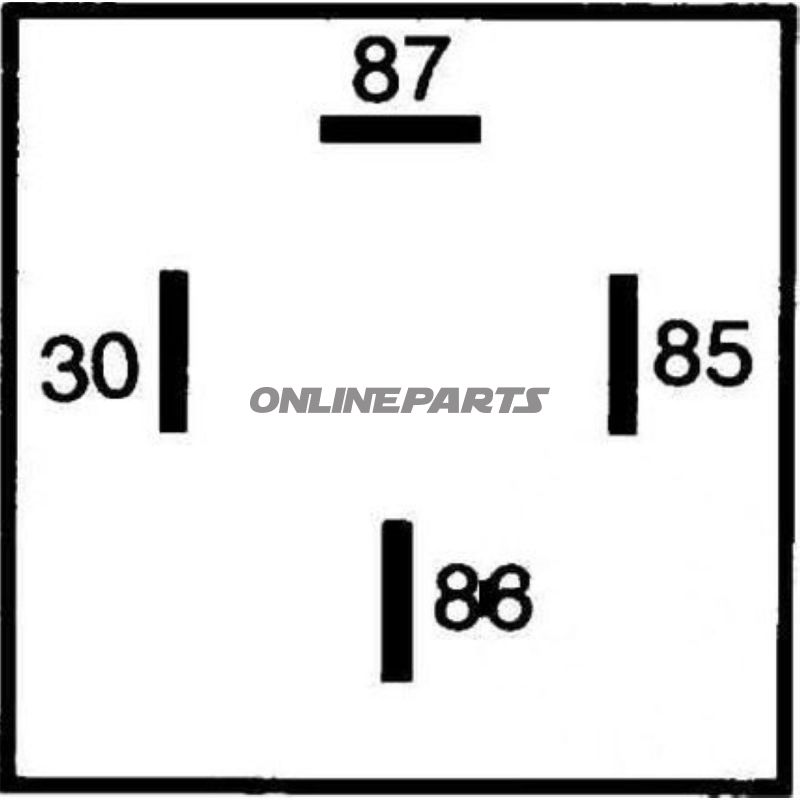

• Fyra poler och flatstift erbjuder standardiserad anslutning och kompatibilitet med vanliga kabelanpassningar i fordon.
• Specifikationerna från Hella (MPN 108.20.07) och GTIN 4082300688375 gör det enkelt att säkerställa korrekta reservdelsreferenser vid reparation eller underhåll.

Anmärkningar om montering och säkerhet

• Kontrollera alltid att lasten inte överstiger de angivna värdena vid driftstemperatur. Vid kontinuerliga höga laster kan värmeutveckling påverka livslängden.
• Säkring och korrekt kabeldimensionering krävs enligt fordonets elektriska standarder.
• För applikationer med högre startströmmar eller upprepad kraftig belastning rekommenderas kontroll av reläets termiska förhållanden och eventuell användning av reläer eller kontaktorer dimensionerade för högre ström.
