Reduktion av hydrauliska cylindrar Sauer / Klann / Longus

Reduktion för hydraulisk cylinder till pressramar och lock

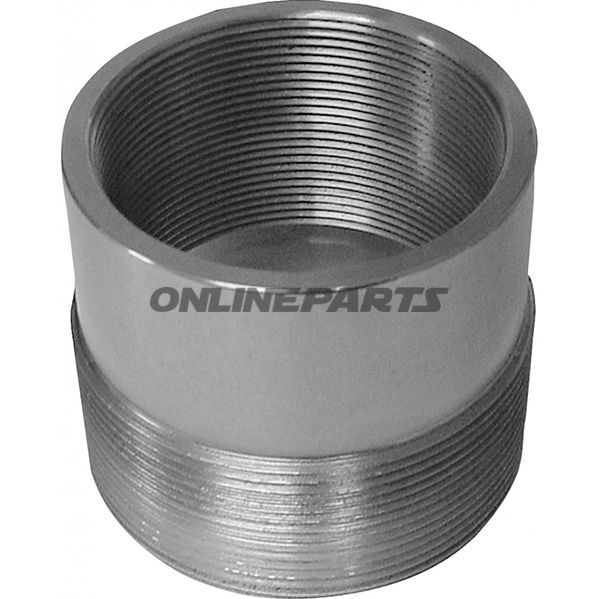

Produkt: reduktionsadapter för hydrauliska cylindrar från Berner, Sauer, Gedore Automotive (Klann) och Longus. Brand: KLANN. MPN: 617.19.38. GTIN: 4037374999995.

Denna reduktion fungerar som mekaniskt övergångsstyvke mellan en hydraulisk cylinderytterdiameter och en mindre inside mottagardiameter i pressramar eller lock. Den gör det möjligt att montera cylindrar med en yttre flange eller hals på Ø 68,2 mm i verktyg designade för Ø 56,14 mm, så kraftöverföring och centrering sker säkert utan att ändra själva cylindern.

• Användning: För användning vid verkstadsprovning, reparations- och monteringsarbete där cylindrar från Berner, Sauer, Gedore Automotive (Klann) eller Longus ska anpassas till pressramar, lock eller adapterplattor med mindre inbyggda dimensioner.
• Reduceringsmål: från 68,2 mm till 56,14 mm (yttre till inre/monteringsdiameter).
• Kompatibilitet: Utformad för nämnda cylinderproducenter och för standardiserade pressramskonstruktioner; kontroll av måttmodellen rekommenderas före montering för att säkerställa korrekt passform och fri spel.

Material och egenskaper

Reduktionen är tillverkad i stål med ytbehandling lämpad för verkstadsbruk. Materialvalet prioriterar geometrisk stabilitet, slitstyrka och motståndskraft mot allmänna mekaniska belastningar i monteringsmiljön för hydrauliska system. Ytbehandlingen minskar korrosion och reducerar friktion vid insättning och borttagning i lock eller pressramar.

Funktionella fördelar

• Noggrann centrering mellan cylinder och mottagare för enhetlig kraftriktning och minskad sidbelastning.
• Robust konstruktion som tål upprepad montering och demontering i verkstadssammanhang.
• Standardmått säkerställer enkel utbyte och kompatibilitet med befintliga pressramar och lock i arbetsboxar.

Säkerhet och montering

• Kontrollera alltid att reduktionens yttre och inre mått överensstämmer med cylinderns och mottagarens mål innan belastning.
• Skydda inte hydrauliska tätningar eller rörliga delar vid montering; säkerställ korrekt placering för att undvika excentrisk belastning.
• Använd lämplig moment och verktyg för att säkerställa att adaptern sitter fast utan att deformera cylindern eller pressramens flange.

Produktfakta: KLANN MPN 617.19.38, GTIN 4037374999995. Vid osäkerhet om kompatibilitet, jämför måtten 68,2 mm och 56,14 mm med din cylinder och pressram innan användning.
