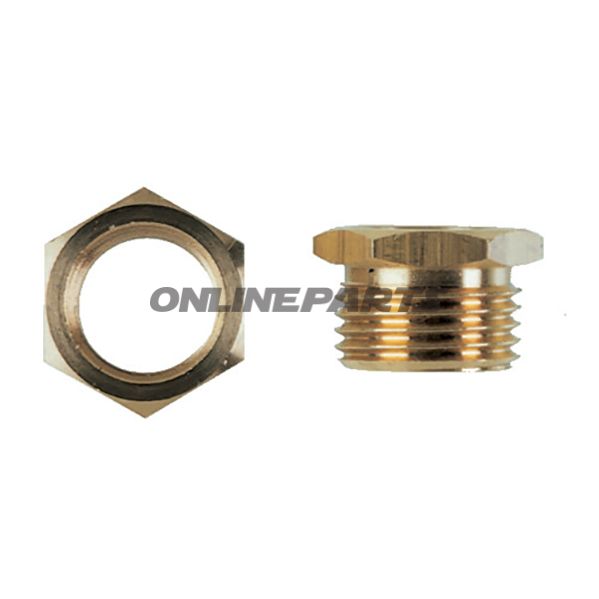

Reducer R 1/2X3/4

Reduktion, kort modell till gänga: R 1/2 x 3/4

Produkt: Reduktion R 1/2 x 3/4 från EWO (MPN: 656.74.40, GTIN: 4030875006506). Denna korta reduktionsnipel används för att minska invändiga gängor eller för att utvidga utvändiga gängor vid anpassning mellan G 3/4 och G 1/2.

Funktion och användning

• Primär funktion är mekanisk anpassning mellan två rör- eller fittingsgängor i BSP (G)-standarden: G 3/4 invändigt/utvändigt till G 1/2.
• Lämplig för sammankoppling av komponenter med olika gängstorlek i fluid- och luftsystem, bränsle- och oljetransport samt allmän montering där BSP-gängor används.
• Kort modell betyder förkortad längd vid kopplingspunkten, vilket minskar synlig bygghöjd och kan vara användbart i trånga montageförhållanden.

Material och egenskaper

• Varumärket EWO indikerar vanligtvis produkter tillverkade i mässing eller rostfritt stål beroende på artikeltyp; denna reduktion levereras med yta och dimensioner designade för standard BSP-förbindelser. Materialet är valt för god bearbetbarhet och korrosionsbeständighet i normala driftsmiljöer.
• Kort längdprofil: Längd 1 = 18,0 mm och Längd 2 = 12,0 mm, vilket begränsar exponerad gänga och minskar platsbehovet i sammanfogningar.
• Yttermått (Ø): 21,0 mm och nyckelvidd ( skruvnyckel) = 32 mm, vilket anger lämplig verktygstorlek vid montering och risk för skada vid överstrykning.

Tekniska mått

• Gänga: G 3/4 x G 1/2 (BSP/G-tråd).
• Längd, sida 1: 18,0 mm.
• Längd, sida 2: 12,0 mm.
• Yttermått: 21,0 mm.
• Nyckelvidd: 32 mm.

Kompatibilitet och monteringsanvisningar

• Utformad för kompatibilitet med standard BSP/G-geometrier; kontrollera tätningsteknik (t.ex. konisk tätfläns eller packning) i ditt system, eftersom reduktionsnippen inte nödvändigtvis ger gastäthet utan korrekt tätmedel eller -metod.
• Vid montering: använda lämplig moment för nyckelvidd 32 mm för att undvika överbelastning av gängan och säkerställa korrekt sammanpressning. Följ relevanta monteringsanvisningar för det system neddliningen ingår i.
• Lämplig för användning i trånga utrymmen tack vare den korta utförandet; bedöm fri spel för verktyg vid val av variant.

Identifiering

• Varumärke: EWO — MPN 656.74.40.
• GTIN: 4030875006506 (kan användas för lagerkontroll och sökning efter identisk komponent).

Sammanfattning

Denna kortmodell-reduktionsnipel från EWO (656.74.40, GTIN 4030875006506) är en kompakt lösning för att sammanföra komponenter med G 3/4 och G 1/2 BSP-gängor. Dimensionerna (18/12 mm längder, Ø 21 mm, nyckelvidd 32 mm) gör den lämplig i applikationer med begränsat utrymme där standard BSP-förbindelser kopplas samman. Välj lämplig tätmetod och monteringsmoment vid installation.
