RADIOSATS 2-DIN SVART LFB

Radiokit 2-DIN svart (LFB) för särskilda Seat-, Skoda- och Volkswagen-modeller

Produkt: Radio kit 2-DIN svart LFB från ACV. GTIN: 4026724336382. Tillverkare MPN: 194.09.09.

Detta installationskit innehåller de fysiska ramarna och de nödvändiga anslutningskablarna för att montera en 2-DIN eftermonteringsradio i ett urval av Seat-, Skoda- och Volkswagen-fordon där fabrikens radio är fordonspecifik och visuellt integrerad i mittkonsolen. Setet är utvecklat för att ge mekaniker och erfarna bilentusiaster de komponenter som normalt krävs för att ersätta en OEM-enhet utan onödigt att ändra bilens originalinstallationsöppning.

Funktion och användning

• Säkrar korrekt fysisk passform av en standard 2-DIN-radio i fordon med fabrikssramar som inte är standard ISO/DIN.
• Medverkande anslutningskabel konverterar fabrikantenna/Fakra-anslutning till DIN/ISO, så eftermonteringsradioer kan få antennsignal.
• Innehåller CAN-bus-anslutningsmöjligheter (beroende på bilens utrustning) samt signaladaptrar för hastighet, handbroms och backljus där detta stöds.
• Designad för att bevara bilens ursprungliga funktioner i den mån adaptrarna stödjer dem; vissa avancerade fordonsfunktioner kan dock saknas efter montering (t.ex. Trailer Assist eller eCall beroende på modell och utrustning).

Material och tekniska egenskaper

• Framram: hård plast i matt svart yta, anpassad för OEM-dimensioner för minimal synlighet kring eftermonterad radio.
• Kablar och kontakter: Fakra (hann) till DIN/ISO-antenneadapter och bilspecifik 40-pins fastlåsning (VV) till ström- och signalsförsörjning.
• CAN-bus-kompatibilitet: stödjer gränssnitt till fordonets databuss, där det är relevant, för att leverera styr- och informationssignaler.
• Monteringsöppning (display cutout): 172 mm × 98,5 mm (angivelse av plats för radios display/ram vid installation).

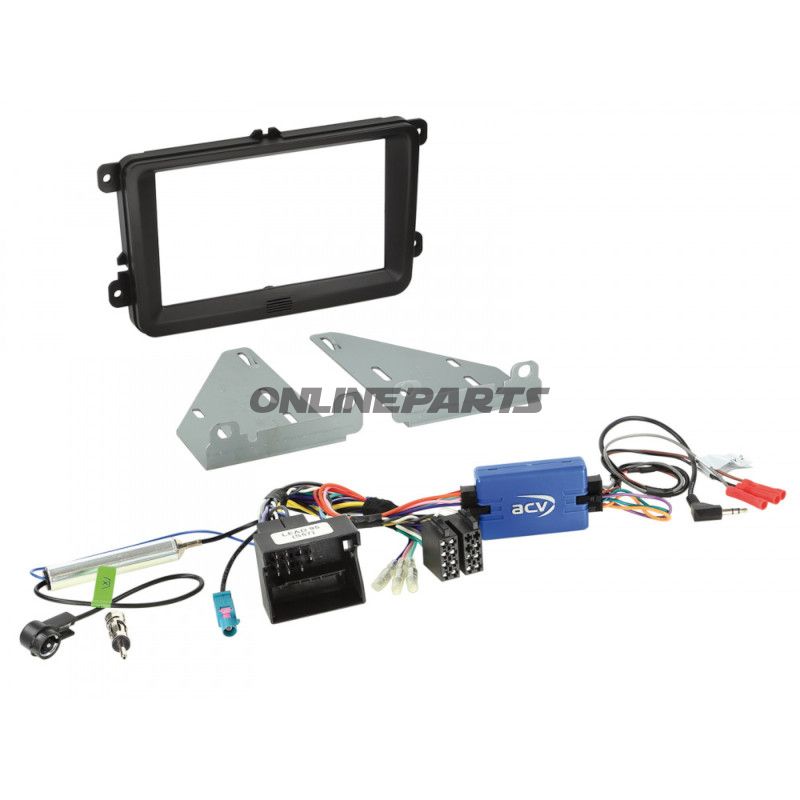

Medföljande komponenter

• 2-DIN ram till Seat / Skoda / VW (svart), artikelnummer 381320-30-1.
• LFB-kabel till VW/Fakra (hann) → DIN/ISO, artikelnummer 42vv002-1 (ACV).

Stödda signaler

• Telefonknappar (funktion beror på fordon och eftermarknadsradio).
• Hastighetssignal.
• Hhandbroms-signala.
• Back-/backljussignal.
• LFB (linje-/avbrytar signal som används i VW/Seat/Skoda-applikationer).

Kompatibilitet (utvalda modeller och årgångar)

Kitet är avsett för ett antal Seat-, Skoda- och Volkswagen-modeller; nedanstående är de modeller/perioder som vanligtvis är kompatibla. Kontrollera alltid bilens utrustning och originalstik före montering:

• Seat: Alhambra (7N) 10/2010–2015, Leon (1P/1PN facelift) 03/2009–10/2012, Toledo (KG) 03/2013–2016.
• Skoda: Fabia (5J) 03/2007–06/2014, Octavia II facelift (1Z) 01/2009–02/2013, Rapid (NH) 10/2012–2015*, Roomster (5J) 09/2006–2015, Praktik 04/2007–04/2015, Superb (3T4/3T5) 2008–2015**, Yeti (5L) 08/2009–2014***.
• Volkswagen: Många modeller från Golf V/VI, Polo, Passat B6/B7, Touran, Caddy, CC, EOS och Scirocco årsmodeller angivna förutsatt lämplig fabriksutrustning; se detaljerad lista innan köp.

OBS: För vissa Skoda-modeller kan en OEM-ram behövas (t.ex. 5JA8584159B9, 3T08580691QB, 5L0858069L1) för korrekt finish eller kompatibilitet med vissa OEM-enheter.

Praktiska installationsanvisningar

• Kontrollera att de originall fabriksstik och adapterstik som tillhandahålls av tillverkaren matchar bilens utrustning före montering.
• Läs installationsanvisningarna för de enskilda komponenterna och testa alla funktioner i bilens meny före slutlig fastsättning av panelen.
• Observera att inte alla förarassistanssystem eller särskilda fabriksfunktioner nödvändigtvis bevaras efter ersättning av radion.

Brandet ACV och MPN 194.09.09 anges för att underlätta identifiering av exakt uppsättning och säkerställa att det valda kitet motsvarar bilens krav. GTIN 4026724336382 kan användas för lager- och sökidentifikation.
