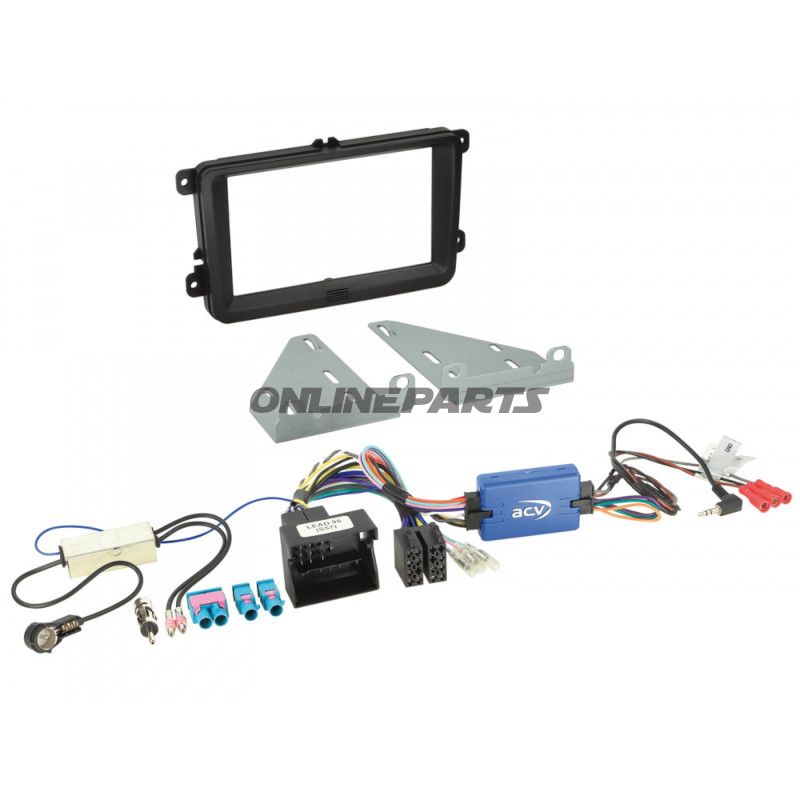

2-DIN radioinbyggnadssats (svart) till Seat, Skoda och VW
Produkt: Radio kit 2-DIN svart LFB från ACV. GTIN: 4026724336399. Tillverkarens artikelnummer (MPN): 194.09.10.
Denna sats är utformad för att ersätta fabriksmonterade OEM-radioer i ett antal Seat-, Skoda- och VW-modeller och ger mekaniker möjlighet att installera en standard 2-DIN eftermarknadsradio utan att ändra bilens ursprungliga monteringsflänsar. Satsen inkluderar en 2-DIN-ram och de nödvändiga adaptrarna för kabel- och antennskonnectioner, samt CAN-bus-anslutning där det krävs.
- Funktion: Säkrar korrekt mekanisk och elektrisk integration mellan en 2-DIN eftermarknadsradio och fordonets befintliga ledningsnät och antenn. Möjliggör återanvändning av fabriksmanövreringsknappar (där stöds), överför fordonsignaler som hastighet, handbroms och backljus till huvud-enheten och hanterar antennadapter via Fakra till DIN/ISO.
- Medföljande anslutningar: CAN-bus interface; 40-poligt lås-sticka (VV); Fakra (hona) → DIN/ISO antennkabel. Skärmstorlek (utskärning): 172 mm × 98,5 mm.
- Signaler som levereras: Telefonknappar (beroende av fordon och eftermarknadsradio), hastighetssignal, handbromssignal, backljus (omvändning) samt LFB-signal.
Materialval och uppbyggnad
Ramen är tillverkad av hård plast i svart finish, dimensionerad för standard 2-DIN-enheter. De elektriska adaptrarna och kontakter följer bilindustristandarder för form och kontaktkvalitet för att säkerställa stabil anslutning och korrekt kontaktmotstånd. Fakra-antennkabel används industristandard metall- och plastkomponenter för att bevara antennsignalkvaliteten vid övergång till DIN/ISO-anslutning. Materialen är valda utifrån hållbarhet och tight toleransstyrning, inte estetiska yttre detaljer.
Kompatibilitet
Satsen är angiven för ett brett antal modeller från Seat, Skoda och Volkswagen (exempel och årsmodeller):
- Seat: Alhambra (7N) 10/2010–2015; Leon (1P/1PN facelift) 03/2009–10/2012; Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014; Octavia II facelift 01/2009–02/2013; Rapid (NH) 10/2012–2015*; Roomster (5J) 09/2006–2015; Praktik (5J) 04/2007–04/2015; Superb (3T4/3T5) 07/2008–2015/01/2010–2015; Yeti (5L) 08/2009–2014***.
- VW: Modeller som Amarok (2H) 03/2010–2016; Beetle (olika koder) 11/2011–2016; Caddy (2K/2KN) 10/2003–2014; CC, EOS, Golf V/VI, Passat B6/B7, Polo (6R), Scirocco III, Sharan II, Touran m.fl. (se fordonslista för exakta årsmodeller).
Noteringar och installationsanvisningar
- I vissa fordon kan vissa fabriksfunktioner som Trailer Assist, eCall eller andra avancerade förarassistanssystem inte vidarebefordras eller kräva separata moduler.
- Kontrollera bilens menysystem och funktioner före installation och bekräfta att de ursprungliga fabriksstik och ramar som visas av tillverkaren matchar fordonets utrustning.
- Under vissa omständigheter kan det vara nödvändigt att beställa en OEM-ram anpassad till modellen (t.ex. Skoda-ramar 5JA8584159B9, 3T08580691QB eller 5L0858069L1 beroende på OEM-enhet och modell). För Rapid, Superb och Yeti kan extra delar behövas.
- Kontrollera före slutlig montering att alla signaler (hastighet, handbroms, backljus, telefonknappar) levereras korrekt till eftermarknadsradion.
Leveransinnehåll (referens)
- 2-DIN ram för Seat/Skoda/VW svart (ACV, ref. 194 04 46).
- LFB Fakra (hona) → DIN/ISO antennkabel (ACV LFB-kabel, ref. 42vv002-2).
Brandet ACV och MPN 194.09.10 är integrerade i produktens design och dokumentation; GTIN 4026724336399 kan användas för entydig identifiering vid reservdelsökning och vid beställning av kompatibla OEM-ramar eller extra adaptrar.
