2-DIN radio installationssats (svart) till Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW
Produkt: 2-DIN radiokit, svart, modellbeteckning LFB från ACV. GTIN: 4026724340891. Tillverkningsnummer/MPN: 194.09.06.
Denna installationssats är utformad för att ersätta fabriksmonterade, fordons-specifika radiolenheter i ett antal amerikanska och europeiska modeller, så att en standard 2-DIN eftermonteringsenhet kan monteras och kommunicera med bilens befintliga ledningsnät och CAN-bus. Satsen innehåller både den visuella bezel (ram) till instrumentpanelen och nödvändiga adapterkablar och kontakter för ström, högtalare och antennanslutningar.
Funktion
- Översätter OEM-kontakter och CAN-bus-signaler till standard 2-DIN-anslutningar, så eftermarknadsradioer kan ge ljud och vissa fordonsfunktioner.
- Innehåller signaler för handbroms, backljus (backa), tändning och rattreglage, så funktioner som parkeringstillstånd och fjärrkontroller kan återanvändas.
- Stöder inte alla fabrikets funktioner — vissa förarassistanssystem och särskilda OEM-funktioner kan bli uteslutna (se begränsningar nedan).
Material och uppbyggnad
- Front bezel i svart plast, formad för att matcha mittkonsollens estetik vid utbyte av enheten.
- Adapterkablar och kontakter med industristandardens pinnar och jordförbindelser; kontakter skydd och isolering för fordonsbruk.
- Antennaadapters i metall/plast för korrekt RF-anslutning mellan bilens antenn och eftermarknadens radio.

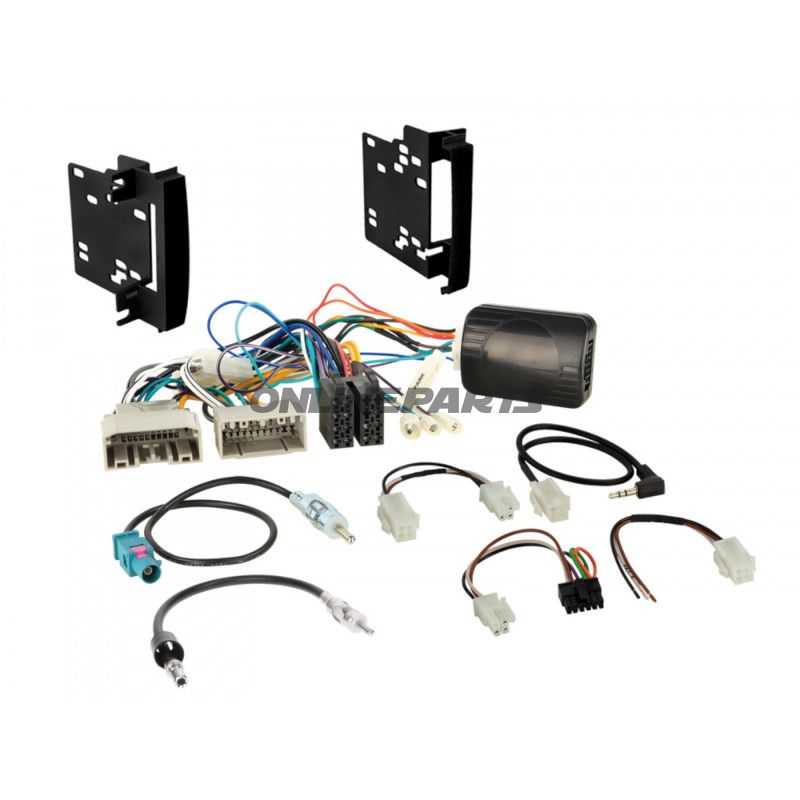

Medföljande komponenter (leveransomfång)
- 2-DIN RB bezel Chrysler / Dodge / Jeep / VW (svart) — referens 381145-07.
- LFB installationskabelsätt för Chrysler / Dodge / Jeep / Lancia / Mitsubishi / VW — referens 42sch00c.
- LFB ACV multilead-kabel (till olika enheter) — referens 42ctmultilead.
- Antennaadapter USA1 > DIN (hane) till amerikanska fordon — referens 1531-01.
- Antennaadapter Fakra (hane) > DIN (hane), passiv — referens 194 01 89.
Valfria tillbehör
- Adapter till bakre kamera (bakifrån kamera) för Chrysler / Dodge / Jeep / Mitsubishi / VW — referens 194 0827.
- Bakre kamera / RSE-adapter till vissa Chrysler / Dodge / Jeep-modeller — referens 771030-1030.
Kompatibilitet
Satsen är kompatibel med ett brett spektrum av modeller från Chrysler, Dodge, Jeep, Lancia, Mitsubishi och VW (Touran). Exempel på understödda modeller och årgångar:
- Chrysler: 200 (2011–2014), 300C (11/2007–12/2010), Aspen (2008–2009), Sebring (RJ) (05/2007–08/2010), Town & Country/by&Land (2008–2016).
- Dodge: Avenger (2008–2014), Caliber (10/2008–12/2010), Challenger (2008–2014), Charger (2009–2010), Grand Caravan (2008–2017) m.fl.
- Jeep: Commander (2008–2010), Compass (PK) (2009–2016), Grand Cherokee (DK) (10/2007–12/2010), Patriot (2009–2017) m.fl.
- Lancia Voyager (11/2011–08/2015).
- Mitsubishi Raider (2008–2009).
- VW Touran (2009–2015).
Kontrollera alltid fordonets specifika utrustning och kontaktkonfiguration före installation. Vissa modeller kräver manuell justering av radioinstallationsfackets plats i instrumentbrädan.
Begränsningar och viktiga kommentarer
- CAN-bus-kommunikation hanteras, men i fordon utan ett +12 V tändstyrt förstärkareuttag kan fjärrförstärkaren ett tändsignal saknas (blå/vit ledning = +12 V för förstärkare remote).
- Följande funktioner stöds inte: Blind spot-display i yttre speglar, PDC (parkassistans), speedpulse och OEM-ljudfaderfunktion i full utsträckning.
- Vissa avancerade förareassistanssystem som Trailer Assist och eCall kan inte vidarebefordras genom satsen.
- Kontrollera och testa alltid alla relevanta fordonsinställningar och funktioner före slutlig montering. Om telefon- eller navigationsljud inte spelas upp korrekt kan det vara nödvändigt att byta framsida/bak kanal genom fysisk omkoppling.
- Vid markeringar av med en * kan manuell justering av installationsfacket vara nödvändig med verkstadsvpen.
Teknisk referens: ACV står som tillverkare/märke för denna sats, och produktens MPN 194.09.06 samt GTIN 4026724340891 kan användas vid beställning eller förfrågningar om ersättningsdelar.
