2-DIN radiokit i svart med CAN-BUS för Seat, Skoda och VW
Produkt: 2-DIN radiomontagesram och anslutningskit för utbyte av fabrikså ljud i en rad Seat-, Skoda- och Volkswagen-fordon. Märke ACV, MPN 194.09.08, GTIN 4026724336375.
Funktion
- Ger mekanisk och elektrisk anpassning mellan en standard 2-DIN eftermonteringsradio och bilens fabrikssanpassning.
- Omvandlar relevanta CAN-BUS-signaler och levererar nödvändiga tändnings-, belysnings- och back-signal samt speedpulse och aktivering av OEM-ljudsystem där detta stöds.
- Inkluderar antennadapter och kontaktdonens övergångar så att radion kan ersätta originalet utan att ändra bilens antenn- eller högtalarsystem.
Material och konstruktion
Kittet består av en 2-DIN ram i svart plast till instrumentbrädan och en rad elektriska adaptrar och kablar. Plastkonstruktionen är formad för att matcha standard mittkonsol-dimensioner och har en utskårningsöppning för radiodisplay på 172 mm x 98,5 mm. Adapterkablarna använder standardiserade kontakter (40-polig fyrkantig VAG-anslutning, Fakra till DIN/ISO antenn) med lödda- eller krimpade kopplingar beroende på kabeltyp. Materialvalet fokuserar på dimensionell stabilitet och elektrisk säkerhet utan onödiga ytor eller dekorativa element.
Tekniska egenskaper
- CAN-BUS-kompatibelt gränssnitt (läsning och vidarebefordran av de vanligaste signalerna).
- Anslutning: 40-polig fyrkantig VAG-stift (kvadratlås).
- Antenndapter: Fakra (hane) → DIN/ISO.
- ISO antenndapter (hona) → DIN (hane) ingår.
- Utgångar kan belastas upp till 1 A per kanal, vilket täcker styresignaler och mindre strömbehov (inte högströmsförbrukare som förstärkare utan separat strömförsörjning).
- Display cutout: 172 mm × 98,5 mm.
Kompatibilitet
Kittet är avsett för utvalda modeller från Seat, Skoda och Volkswagen (VW). Nedan följer relevanta modeller och årsmodeller; kontrollera bilens utrustningsvarianter och OEM-kontakter före installation, då vissa OEM-ramar eller funktioner kan kräva extra delar eller specialramar:
- Seat: Alhambra (7N) 10/2010–2015; Leon (1P/1PN facelift) 03/2009–10/2012; Toledo (KG) 03/2013–2016.
- Skoda: Fabia (5J) 03/2007–06/2014; Octavia II facelift 01/2009–02/2013; Rapid (NH) 10/2012–2015*; Roomster/Practik/Superb/Yeti relevanta årsmodeller.
- Volkswagen: Bredt urval inkl. Golf V/VI, Passat B6/B7, Polo (6R), Touran, Caddy, Sharan II, Transporter/Multivan m.fl. (se modellista för specifika årsmodeller i leverantörsdokumentationen).
Obs: vissa modeller kan kräva OEM-ramar eller extra delar (t.ex. Skoda-ramar med artikelnummer 5JA8584159B9, 3T08580691QB eller 5L0858069L1 beroende på enhet). Funktioner som Trailer Assist, eCall eller vissa förareassistentsystem stöds eventuellt inte eftermontering av eftermarknadsradio; kontrollera menyer och gör funktionsprov före slutlig montering.

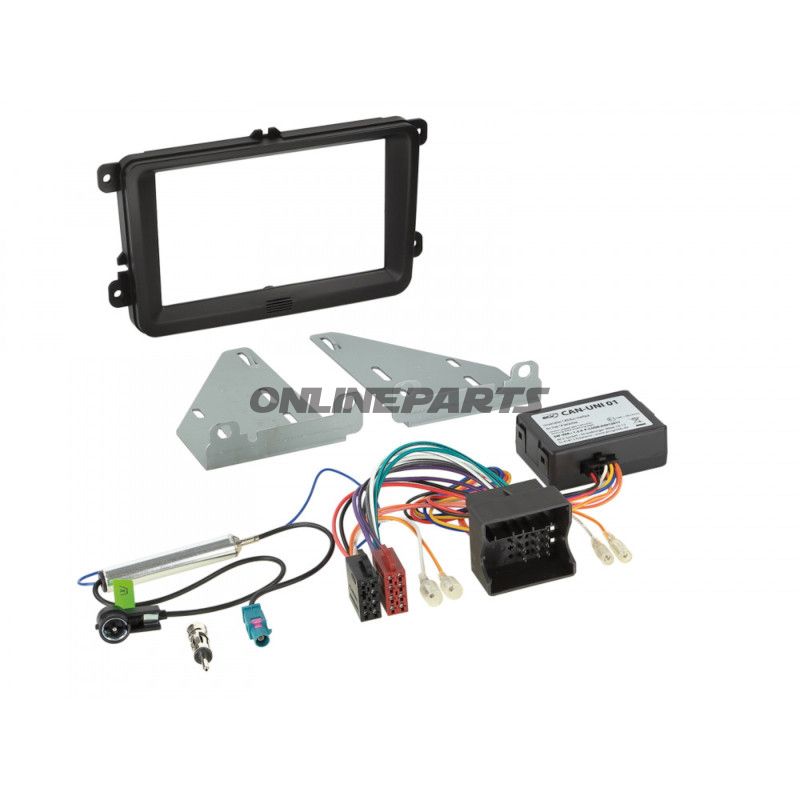

Leveransomfång
- 2-DIN ram (svart) till Seat/Skoda/VW: ACV referens 194 04 46.
- CAN-Bus kit VAG 40-polig fyrkant → ISO / antenn Fakra → ISO: ACV referens 194 02 12.
- Antenndapter ISO(f) → DIN(m): ACV referens 194 01 82.
Praktiska installationstips
- Kontrollera att bilens originalstift och adaptrar överensstämmer med de visade anslutningarna innan montering.
- Testa alla relevanta funktioner (tändning, belysning, back, speedpulse, OEM-ljudaktivering) innan slutlig fastsättning av panelen.
- Om bilens OEM-enhet är av särskild typ (t.ex. Columbus/Navi eller Swing), kan extra OEM-ramar eller adaptrar erforderas för korrekt passform eller bevarande av navigation/högtalarfunktioner.
ACV 194.09.08 (GTIN 4026724336375) levererar de mekaniska och elektriska anslutningar som krävs för att integrera en standard 2-DIN eftermonteringsradio i de angivna fordonen med bevarad funktionalitet för de listade signalerna. För specifika fordonskonfigurationer och frågor om extra delar rekommenderas det att jämföra bilens aktuella kontaktlayout och utrustningslista med leverantörens installationsanvisning före köp.
