Radiosats 2-DIN auf 1-DIN VAG CAN-BUS MED FACH

Radiokit 2-DIN til 1-DIN VAG CAN-BUS med rum — til Seat, Skoda och VW

Produktöversikt: Detta radiokit från ACV (MPN 194.09.05, GTIN 4026724336344) gör det möjligt att montera en standard 2-DIN huvudenhet i instrumentpanelen på fordon som ursprungligen är utrustade med en 1-DIN enhet eller specifika fabrikshus. Kitet inkluderar både den nödvändiga 2-DIN-ramen och CAN-BUS-/adapterkablar för att bevara relevanta fordonsegenskaper.

Funktion och användning:

• Ersätter OEM-radioens ram med en 2-DIN fascia och erbjuder ett inbyggt förvaringsutrymme (fack) för extrautrustning eller installationsanpassning.
• Innehåller CAN-BUS-ramverk och antenn-/kontaktadaptrar så att eftermarknadsenheten kan kommunicera med VAG-fordonets nätverk och bevara signaler som tändning, belysning, backväxel och speedpulse.
• Stödjer aktivering av OEM-ljudsystem i utvalda Seat-, Skoda- och VW-modeller (se kompatibilitetslista nedan). Beroende på fordonets utrustning går det inte att vidareföra alla avancerade förarstödssystem (t.ex. Trailer Assist, eCall).

Material och konstruktion:

• Ramen är tillverkad i svart plast med yta och dimensioner anpassade till fabriksmonteringsöppningar för de angivna modellerna. Materialvalet är valt för stabil montering, vibrationsbeständighet och kompatibilitet med OEM-klips och skruvar.
• CAN-BUS-interface och kablar använder standardiserade kontakter (40-pin kvadratisk VAG), Fakra-antennekontakt och ISO/DIN-adaptrar, som säkerställer elektrisk och signalmässig kompatibilitet utan modifiering av bilens ursprungliga ledningsnät.
• Elektriska utgångar från kittet kan belastas upp till 1 A, vilket är tillräckligt för styrsignaler och aktiveringar, men inte för tung last.

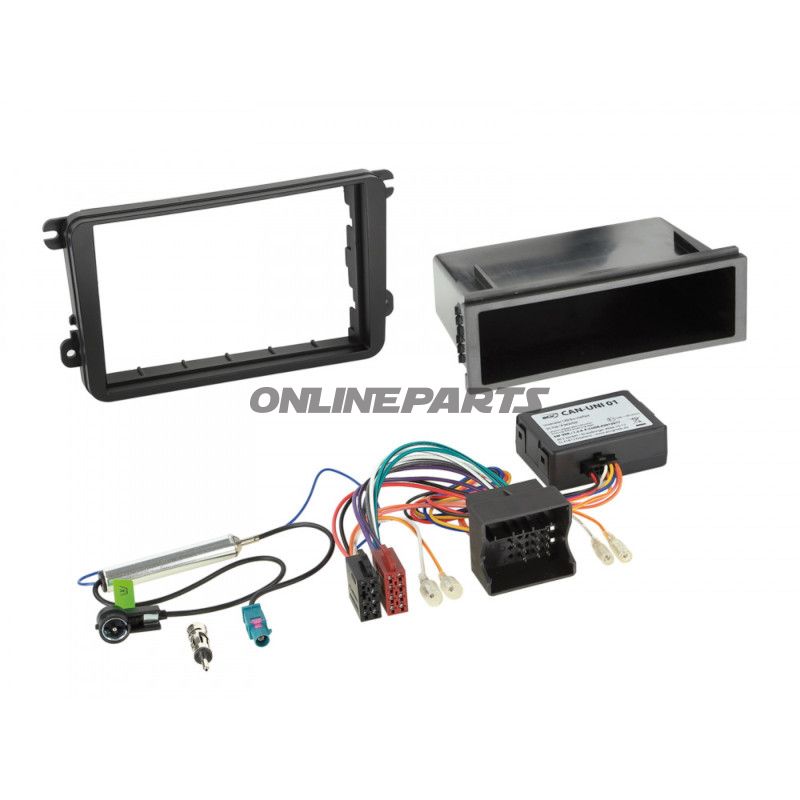

Medföljande komponenter:

• 2-DIN fascia till Seat / Skoda / VW, svart
• Bakk... för 2-DIN ram för 1-DIN öppning, dimensionerad till 113 mm bredd, höjd specificerad i referens (varenr. 194 05 55)
• CAN-BUS kit VAG 40-pin kvadratisk > ISO samt antenn Fakra > ISO (varenr. 194 02 12)
• Antenneadapter ISO(f) > DIN(m) (varenr. 194 01 82)

Kompatibilitet (valda modeller och årgångar): Kittet är avsett för en rad Seat-, Skoda- och VW-fordon. Nedanstående exempel täcker typiska applikationer; kontrollera alltid fordonets aktuella utrustning och stikstyper innan installation.

• Seat: Alhambra (7N) 10/2010–2015, Leon (facelift 1P) 03/2009–10/2012, Toledo (KG) 03/2013–2016
• Skoda: Fabia (5J) 03/2007–06/2014, Octavia II (facelift) 01/2009–02/2013, Rapid (NH) 10/2012–2015*, Roomster (5J) 09/2006–2015, Praktik (5J) 04/2007–04/2015, Superb (3T4/3T5) 2008–2015**, Yeti (5L) 08/2009–2014***
• VW: exempel inkluderar Polo (6R) 06/2009–03/2014, Golf V/VI varianter 2003–2013, Passat B6/B7 2005–2014, Touran 02/2003–2015, Caddy, Sharan II m.fl. (se produktdata för fullständig lista)

Noteringar om specialfall:

• I vissa fall krävs en OEM-ram eller extra delar för korrekt finish (t.ex. Skoda-ramar med artiklarna 5JA8584159B9 eller 5L0858069L1 vid vissa modeller, samt specifik ram till Columbus Navi: 3T0858069QB).
• Lätt anpassningsarbete på fasiaramen kan vara nödvändigt för perfekt passform i enskilda fordon.
• Kontrollera alla menyer och funktioner i fordonets system före slutlig installation för att säkerställa att nödvändiga signaler och funktioner är tillgängliga.

Leverantör och identifikation: Produkten levereras av ACV och identifieras internt med MPN 194.09.05. GTIN 4026724336344 kan användas för lager- och logistikkontroll samt sökning efter kompatibla reservdelar och referenser.

Avslutande kommentar till mekanikern: Före installation: bekräfta fordonets ursprungliga kontakter, CAN-BUS-utrustning och eventuella OEM-ljudsystem. Följ installationsrekommendationerna noggrant för att undvika förlust av fordonsfunktioner eller felmeddelanden i instrumentet.
