Radiokit 2-DIN till 1-DIN för VAG-fordon med förvaringsrum
Produkt: ACV radiokit 2-DIN till 1-DIN (MPN: 194.09.04, GTIN: 4026724336337). Detta kit är utvecklat för att byta fabriksåtillsatta radioapparater i VAG-gruppens modeller (Volkswagen, Skoda, Seat och VW Commercial) där 2-DIN-öppningen ska rymma en 1-DIN-enhet med ett anpassat förvaringsrum.
Funktion och användning
- Ger möjlighet att montera en 1-DIN eftermarknadsradio i ett 2-DIN-utförandespanel genom att kombinera en 2-DIN-ram med ett integrerat förvaringsrum.
- Inkluderar nödvändiga adaptrar och monteringsdelar för att ersätta OEM-radion och bevara bilens originalkabeldrag och antennanslutning, i den mån detta är kompatibelt med fordonsutrustningen.
- Designat för användning i verkstäder och av erfarna mekaniker — läs och följ installationsrekommendationerna för respektive komponent för att säkerställa korrekt funktion.
Material och tekniska egenskaper
- Fram- panel och ram: svart plastmaterial tillverkat för att matcha fabrikslacken i VAG-interiörer; materialet är formstabilt och lämpligt för bearbetning vid mindre anpassningar med verktyg.
- Adapterkablar: ISO-/DIN- och Fakra-anslutningar konstruerade för standard bilsignalsnivåer; kablarna är fabrikskompaktibla och levereras med rätt kontakter till de angivna modellerna.
- Antenneadapter: ISO (hona) till DIN (hane) levererad för att säkerställa anslutning mellan eftermarknadens radio och bilens antennkabel.

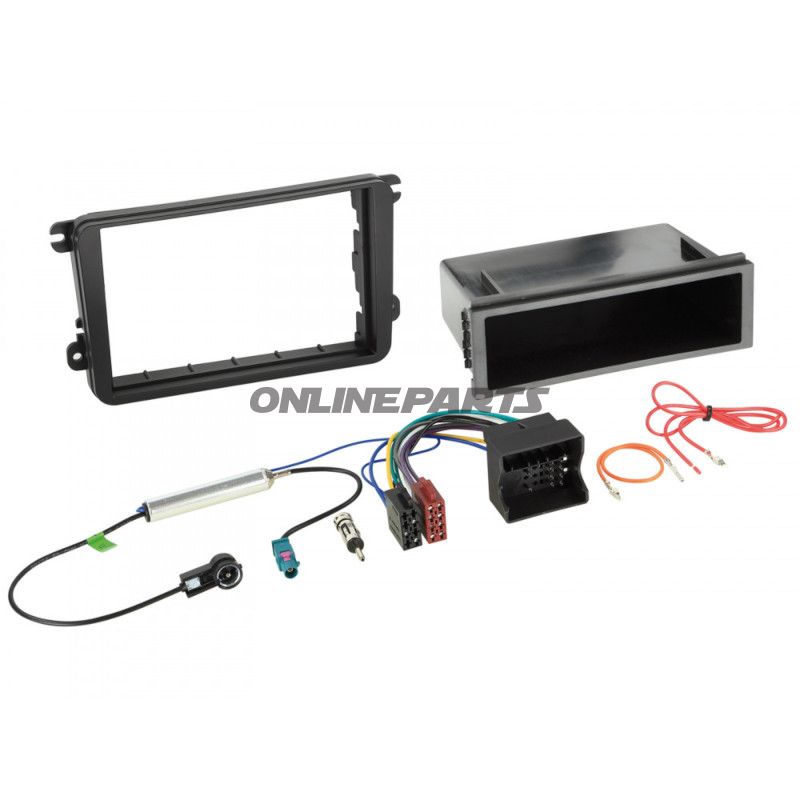

Leveransomfång (inkluderat i satsen)
- 2-DIN ram/trim till Seat / Skoda / VW i svart.
- Förvaringsrum till 2-DIN ram, konfigurerat för montering av 1-DIN radio (artikelnummer: 194 05 55 i tillverkarens dokumentation).
- ISO-adapterkabel (Audi/Seat/Skoda/VW fyrkantig / Fakra > ISO) (artikel: 194 03 01).
- Antenneadapter ISO (hona) > DIN (hane) (artikel: 194 01 82).
Elektriska anslutningar och noter
- Strömanslutningar: röd = +12V tändning (terminal 15), orange = +12V parkerings-/ljus (terminal 58) — kontrollera och mät i bilens säkringsbox innan anslutning.
- Anslutning: 40-polig fyrkantig VW-kontakt för vissa OEM-utföranden; antenn: Fakra (hona) till DIN/ISO via levererad adapter.
- I vissa fordon kan inte alla fabrikfunktioner vara fullt bevarade efter utbyte (t.ex. Trailer Assist, e‑Call eller vissa förarassistanssystem). Kontrollera bilens menyer och funktioner innan slutlig montering.
- Se till att verifiera att den originala fabriksåtraderingen och adapterkontaktarna i bilen matchar de visade anslutningarna från leverantören.
Kompatibilitet
Setet anges som lämpligt för ett brett urval av modeller från Seat, Skoda och VW (person- och skåpbil) i de angivna tillverkningsåren. Exempel från tillverkarnas specifikation:
- Seat: Alhambra (7N) 10/2010–04/2015, Leon (1P) 04/2009–11/2012, Toledo (NH) 03/2013–05/2015.
- Skoda: Fabia (5J) 2007–2014, Octavia (1U/1Z) varianter 2004–2013, Rapid (NH) 10/2012–04/2015, Roomster/ Praktik 2006–2015, Superb (3T) 2008–2015, Yeti (5L) 2009–2013.
- VW (VV): Amarok, Caddy III, Caravelle, CC, EOS, Golf V/VI, Passat B6/B7, Polo V, Scirocco III, Sharan II, T5 Transporter, Tiguan I, Touran I m.fl. — se tillverkarens modellöversikt för specifika årgångar.
Observera referenser: vissa utföranden kräver specifik OEM-bezel eller navigationstilpassningar (t.ex. Amundsen/Columbus/Bolero) — tillverkarens anteckningar anger Skoda-delnummer där det är relevant.
Monteringsanteckningar
- Anpassning av ramen med verktyg kan vara nödvändig vid vissa kaross- eller panelvarianter.
- Testa alla funktioner (radionskanaler, antennsignal, bilmenyer) innan den slutliga fastsättningen av panelen.
Tillverkarinformation
ACV levererar detta radiokit under artikelnummer MPN 194.09.04 (GTIN 4026724336337). Sättet är sammansatt för att ge kompetenta mekaniker och servicetekniker en sammanhållen lösning för att installera 1-DIN eftermarknadsradioer i bilar med 2-DIN öppningar, inklusive nödvändiga adaptrar till ström och antenn.
