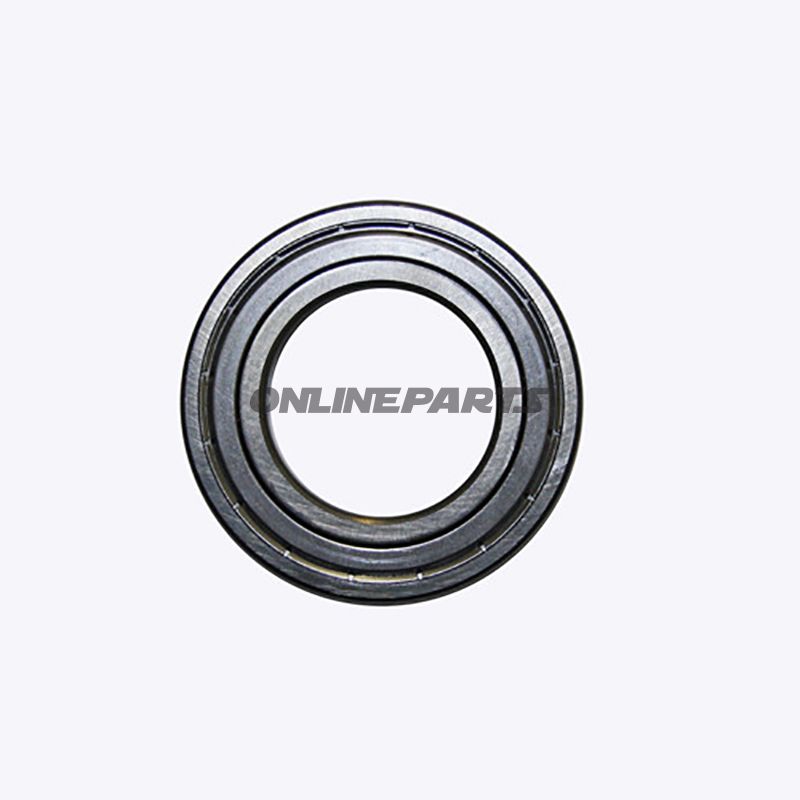

Radialt-lager 6007Z för motorcykel- och verkstadsanvändning
Produkt: Radialt-lager 6007Z från Ravaglioli (modelnummer Ravaglioli 602003). Tillverkare/uppgift i data: Ruville. Tillverkningsreferenser: MPN 652.11.65. (GTIN anges inte.)
Detta radialt-lager är ett enkelradigt rullande lager designat för att bära radiella belastningar i axel- och hjulapplikationer samt i verkstadsmaskiner och lyftutrustning. Lagret har en Z-tätning/skydd på den ena eller båda sidorna (benämnd "Z"), som skyddar mot större intrång av smuts och mindre mängder fukt, samtidigt som det håller smörjmedlet effektivt inne i lagret.
- Inre diameter (d): 35 mm
- Yttre diameter (D): 62 mm
- Bredd/höjd (B): 14 mm
- Material: Stål (härdade och svarvade löpbanor och rullar/bollar beroende av intern konstruktion)
- MPN: 652.11.65 (Ruville / referens)
- GTIN: Inte angivet
- Leverantörs-/tillverkarereferens: Ravaglioli 602003
Funktion och användning
Lagrets primära funktion är att minska friktion mellan en roterande axel och en stationär mantel genom att fördela radiell belastning över rulle- eller kuglelelements. I praktiken används denna typ av lager i nav, växelaxel- och transmissionsapplikationer, pumpplatser samt som stöd i maskinkonstruktion och verkstadsliftar. Z-skyddet gör det lämpligt för miljöer med måttlig förorening, där man önskar längre intervaller mellan smörjning.
Materialval och egenskaper
Lagret är tillverkat av stål med värmebehandlade och högprecisionsbearbetade löpbäddar för att säkerställa jämnrotation och hög bärförmåga. Stålets bearbetning minskar slitage och minskar risk för plastisk deformation under normala driftpåverkan. Skyddet (Z) är vanligtvis metall- eller kontaktförsegling, som ger mekaniskt skydd mot partiklar och begränsar läckage av smörjmedel. Detta konstruktion kräver fortsatt regelbunden kontroll av smörjning vid hård eller kontinuerlig belastning.
Kompatibilitet och installation
Måtten 35 × 62 × 14 mm följer standarden för 6007-lager, vilket gör det kompatibelt med axlar och mantlar som är utformade för denna lagertstorlek. Vid montering rekommenderas följande praxis:
- Använd lämplig press- eller värmebehandlingsmetod för att undvika punktbelastning på löpbäddarna.
- Pressa endast på den ringen (inre vid axelmontering, yttre vid huskomponent), som ska flyttas, för att undvika skada på löpbäddarna och rullelementen.
- Kontrollera axel- och husdimensioner för passning och toleranser.
- Efter montering: kontrollera fri rotation och avsaknad av spel samt att skyddet sitter korrekt.
Tekniska fördelar
- Standardiserad 6007-dimension, vilket förenklar utbyte och reservdelsstyrning.
- Z-skydd minskar underhållsbehovet jämfört med öppna lager i måttligt förorenade miljöer.
- Stålkonstruktion med värmebehandlade löpbäddar säkerställer lång livslängd vid korrekt drift och smörjning.
Observeringar
Dataförteckningen anger både Ravaglioli-referensen 602003 och tillverkare/varumärkesuppgift Ruville med MPN 652.11.65; dessa referenser kan hjälpa till att hitta kompatibla varianter eller originaldelar. GTIN är inte angivet, så vid behov för lager- eller EAN-sökning bör ytterligare produktdokumentation hämtas från leverantören.
