Förhjulet 15 tänder, del till 420-kedja – grovt tandning, innvendig diameter 17–20 mm

Produktöversikt: Detta förhjul från JT Sprockets (MPN: 726.01.33, GTIN: 824225203462) är ett 15-tands, grovtandat tändhjul designat för användning med 420-kedjor. Det har 6 inre tänder (inre tändning) och en justerbar innediameter från 17 mm till 20 mm, vilket gör det lämpligt för splinesnav eller nav med stor spline-monteringslösning.

Funktion och användning:

• Överför vridmoment från motor/måpningshjul till bakhjul via 420-kedja.
• Den grova tandprofilen är avsedd för 420-kedjor och ger kontaktytor optimerade för denna kedjetyp.
• Inre tändning (6 tänder) används för montering på axlar eller nav där inre spline/ tändning krävs istället för bultmönster.

Material och tillverkning:

• Tillverkat av JT Sprockets i CNC-baserade produktionsanläggningar. Tillverkningsprocessen omfattar svarvning, fräsning och borrning för att uppnå exakta toleranser och korrekt tandprofil.
• Delarna genomgår värmebehandling (hett verkningsgrad) efter bearbetning och manuell kontroll av varje enhet för att säkerställa dimensionell stabilitet och slitasstyrka.
• Materialval och värmebehandling ger en balans mellan yt- hårdhet och seghet för att motstå tandböjning och avflisning under belastning.

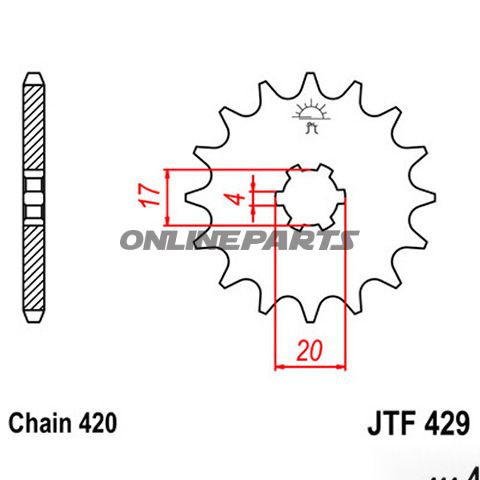

Tekniska data:

• GTIN: 824225203462
• MPN: 726.01.33
• Tillverkare/märke: JT Sprockets
• Antal tänder: 15
• -Pitch: 420
• Inre tänder: 6
• Innediameter: 17–20 mm (min.–max.)
• Inremesavstånd mellan tänder: 4 mm
• Monteringstyp: Stor spline (stor spline)
• Hål för skruvar: Utan borrade monteringshål (följer montering via inre spline)
• Uppbyggnad: Standard

Kompatibilitet och monteringsöverväganden:

• Designad för 420-kedjor; se till att kedjebredd och kedjeprofil överensstämmer med förhjulets pitch och tandprofil.
• Kontrollera navets eller axelns inre spline-dimensioner (intervallet 17–20 mm) för korrekt passform och fästning.
• Eftersom detta förhjul inte har borra monteringshål monteras det främst vid inre spline-samling; använd lämpliga låsmedel och moment vid montering.

Kvalitets- och kontrollprocedurer:

• JT Sprockets tillverkar komponenter genom minst 25 produktionsfaser med mer än tio individuella kvalitetskontroller per enhet.
• Varje enhet inspekteras visuellt och dimensionellt efter värmebehandling för att säkerställa tandprofil, toleranser och passform.

Praktiska anmärkningar för mekaniker:

• Vid byte av förhjul rekommenderas samtidig kontroll av kedans slitage och tandprofil för att förhindra ökat slitage på nya komponenter.
• Använd korrekt moment och eventuella låsclips/packningsmedel som föreskrivs i fordonets serviceinstruktion för att minska risk för lösgöringsproblem.
• Om spline-dimensionerna ligger i yttre delen av 17–20 mm intervallet, kontrolleras toleranser och axelspel innan permanent montering.

Denna del levereras som ett enkelt förhjul från JT Sprockets (MPN 726.01.33). GTIN och MPN anges för enkel identifiering vid beställning och vid kontroll av reservdelskompatibilitet.
