Racing-kugghjul 17Z delning 525 finväxlad insidan diameter 24/27

Tandhjul 13 tänder till kedja 420, grov tandning, innre diameter 17–20 mm

Produkt: Tandhjul från JT Sprockets (MPN: 726.05.01, GTIN: 824225203448). Detta tandhjul har 13 tänder, är avsett för kedjestorlek 420 och utfört med grov tandning och 6 inre tänder (internt spline) med varierande innediameter 17–20 mm.

Funktion och användning

• Tandhjulets primära funktion är att överföra vridmoment från motorens utgående axel till kedjan och vidare till bakhjulet. Det är en bärande komponent i drivlinan och ska säkerställa korrekt tandingrepp, minimalt spel och jämn kraftöverföring.
• Designat för standardmotorcyklar och lätta fordon där kedjestorlek 420 används. Passar till monteringssystem med inre spline (6 inre tänder) och utan borrade monteringshål.

Material och tillverkning

• Tillverkad av härdat stål med efterföljande värmebehandling för att uppnå nödvändig slittålighet och hållbarhet i tandprofilen.
• JT Sprockets tillverkas på moderna CNC-maskiner med svarvning, fräsning och borrning som primära processer. Produktion omfattar vanligtvis många bearbetnings- och kontrollsteg för att säkerställa låga toleranser och likformad tandprofil.
• Varje enhet genomgår manuell kontroll efter värmebehandling för att verifiera dimensioner och tandprofil, vilket minskar risken för tidig tand- eller kedjeslitage vid korrekt montage.

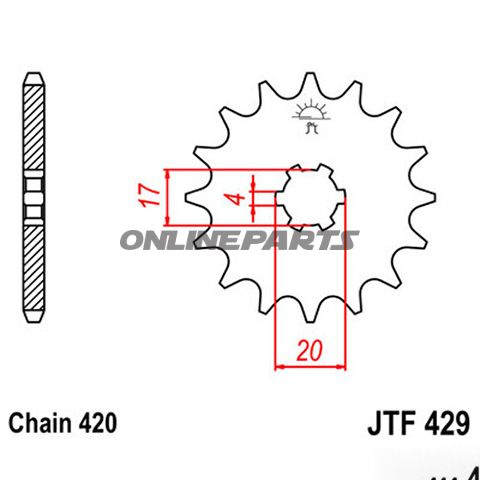

Tekniska egenskaper

• Kedepitch: 420
• Antal tänder: 13
• Inre spline: 6 inre tänder
• Inre diameter: justerbar/angivet intervall 17–20 mm (passar till axlar/splines inom detta intervall)
• Intern tandning (spacing): 4 mm
• Montering: stor spline, inget borrat monteringsfäste
• Konstruktionstyp: standard tandhjul

Kompatibilitet och montering

• Beräkna kompatibilitet utifrån kedepitch (420), antalet inre tänder (6) och det angivna inre diameterintervallet (17–20 mm). Om axel- eller spline-dimensioner ligger utanför detta intervall krävs adapter eller annat tandhjul.
• Det finns ingen förboring för monteringsskruvar; montering sker vanligtvis direkt på spline/axel enligt tillverkarens anvisningar. Kontrollera moment och låsmidler vid montering.

Fördelar med konstruktionen

• Precisionsbearbetade tänder ger jämnare ingrepp och förutsägbar slitage över tid.
• Värmebehandlat stål ökar slittåligheten jämfört med obehandlade ämnen.
• Standardutförande gör produkten lämplig för vanliga eftermarknads- och reservdelsändamål där pålitlighet och målverensstämmelse är viktiga.

Tillverkare och identifikation

Detta tandhjul kommer från JT Sprockets, en tillverkare med modern CNC-baserad produktion samt omfattande kvalitetsprov av varje enhet. Produktens identifikation finns på MPN 726.05.01 och GTIN 824225203448, som används för katalogisering och reservdelbestämmelser.

Anmärkningar till användare

• Kontrollera kompatibilitet med fordonets drivaxlar och kedjans dimensioner före montering.
• Följ alltid tillverkarens anvisningar för moment och låsning vid montering för att undvika tidig slitage eller mekaniskt fel.
• Om exakt inre diameter är kritisk rekommenderas mätning av axel/spline och eventuell anpassning hos en mekaniker.
